自粘式电缆扎带固定座结构设计

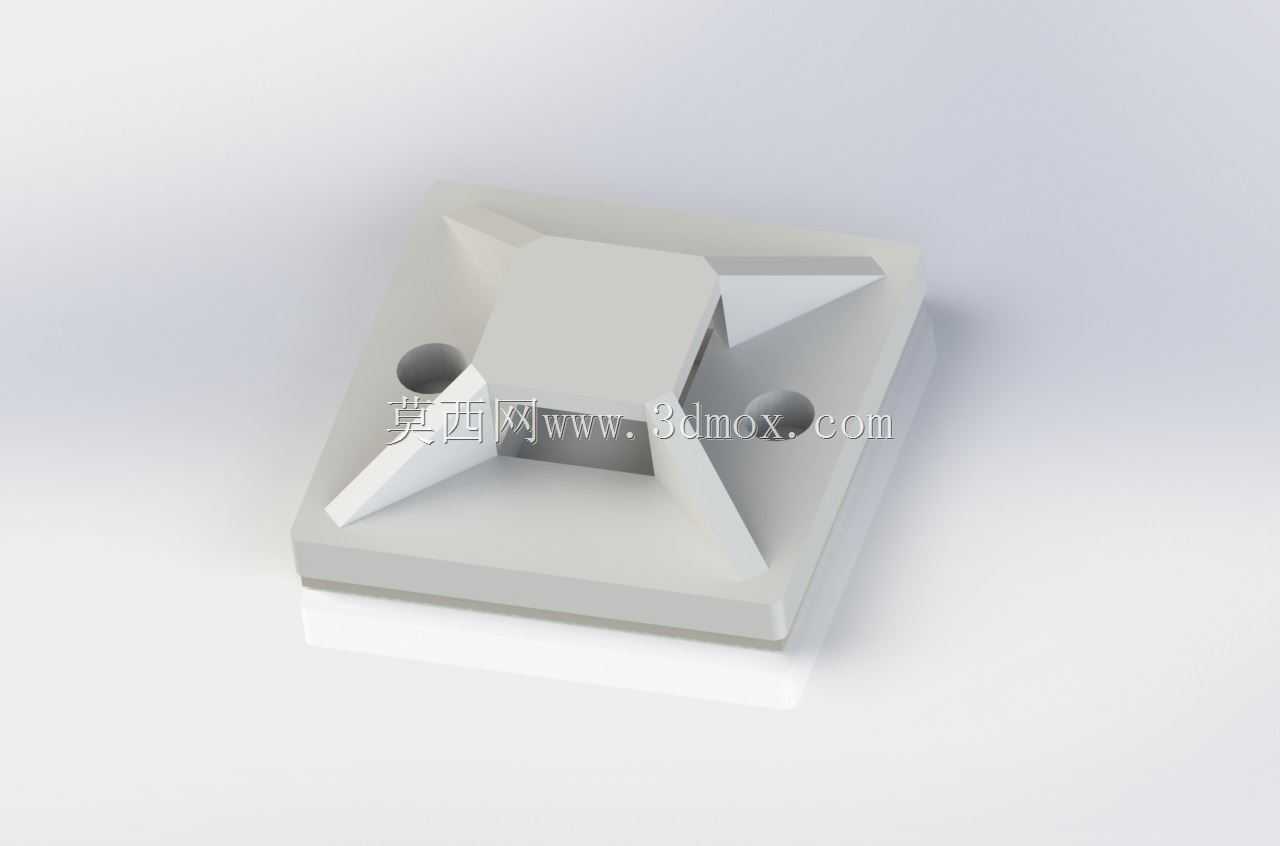

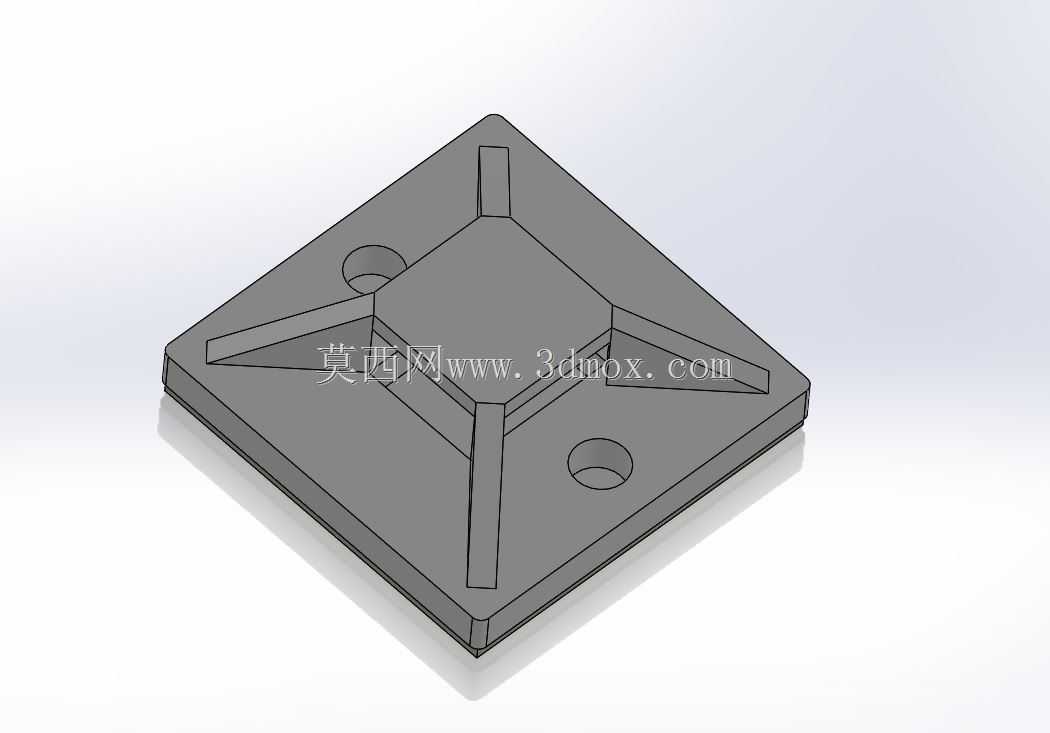

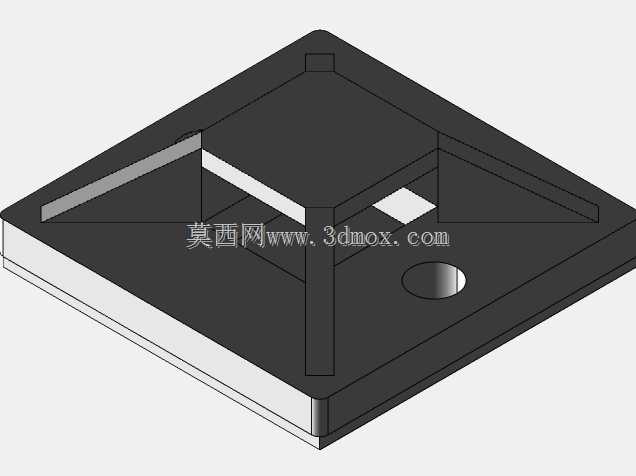

在电气柜布线、通讯设备走线、小型机电产品内部线束整理场景中，线束的有序固定直接影响设备内部散热效率、后期维护便利性，甚至会避免线束晃动摩擦导致的绝缘层破损风险，这类自粘式扎带固定座正是针对无需打孔的轻量化布线需求设计的固定元件。这款固定座整体采用方形基座设计，外形尺寸控制在20x20x6mm，薄型基座不会过多占用设备内部的安装空间，哪怕是内部空间局促的小型控制盒、壁挂式通讯终端内部，也能找到合适的粘贴位置。基座背部预留背胶粘贴面，安装时无需在设备壳体、安装板上钻孔攻丝，不会破坏原有结构的防护性能与结构强度，对于薄壁塑料壳体、喷涂金属板面这类不适合打孔的安装基面，适配性远高于螺丝固定式的扎带座。基座上部的扎带限位结构采用十字交叉的挡边设计，四个方向的挡边形成扎带穿入的限位槽，不管是从哪个方向走线，都能顺利将尼龙扎带穿过限位结构捆扎线束，挡边的高度经过适配，刚好匹配常规宽度的自锁式尼龙扎带，捆扎后扎带不会从固定座上滑脱，同时不会因为挡边过高导致扎带穿入时卡滞。基座对角位置预留了两个辅助安装孔，当应用在振动较强的设备场景，比如车载电控箱、移动式小型加工设备内部时，可以在背胶粘贴固定的基础上，追加两颗小规格自攻螺丝进行二次加固，避免长期振动导致背胶脱落、固定座失效。设计时特意将基座边缘做了小倒角处理，既可以避免安装时锐边划伤操作人员手指，也能减少背胶粘贴后基座边缘起翘的概率，让背胶与安装基面的贴合更紧密。这类固定座的应用场景覆盖极广，从家用弱电箱的网线整理，到工业自动化设备的传感器线束固定，再到户外小型通讯设备的内部走线，都能看到这类元件的身影，设计时兼顾了免打孔快速安装的便捷性，也预留了螺丝加固的冗余安装方案，能适配不同振动等级、不同安装基面的使用需求。在三维建模过程中，需要重点关注扎带槽的内空尺寸与常规扎带的宽度匹配度，同时要控制基座整体厚度，避免厚度过大导致线束与周边元件产生干涉，辅助安装孔的位置要避开上部的扎带挡边结构，保证螺丝安装时不会与扎带穿入路径产生冲突，背胶粘贴面要保证足够的平面度，避免基座底面存在凹凸结构导致背胶粘贴不牢，影响固定可靠性。
