多齿鳍片式带安装孔铝挤散热构件

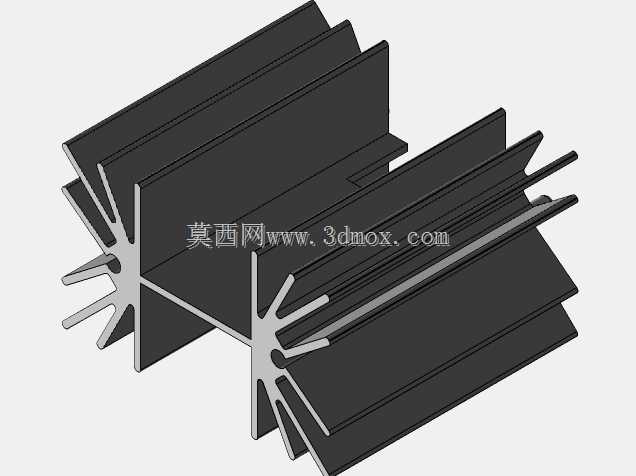

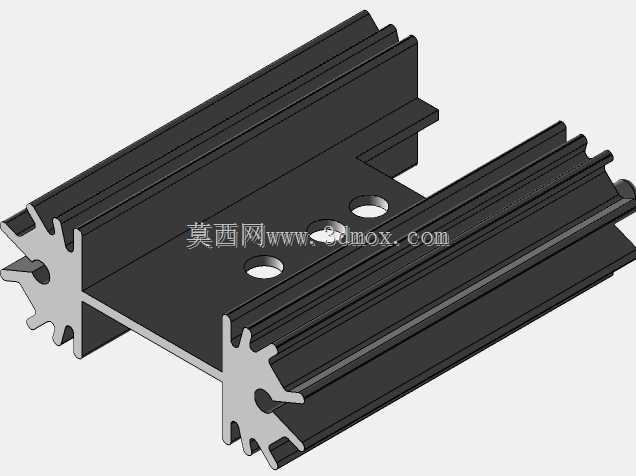

这款多片式散热构件主要面向中小功率电子器件、工控板卡、电源模块的被动散热场景，在无强制风冷的密闭工控机箱、户外通讯终端、小功率驱动模块内部，依靠自身铝挤型材的高导热特性，将发热元器件表面的热量快速传导至各片鳍片表面，通过自然对流完成热交换，避免器件因结温过高触发降频、寿命衰减甚至热击穿故障。从结构设计来看，主体采用一体化铝挤成型工艺，基材沿长度方向延伸出多组对称分布的齿状鳍片，鳍片边缘做了齿形开槽处理，并非传统平直鳍片结构，这种设计在不增加构件整体外形尺寸的前提下，有效增大了鳍片与空气的接触面积，同时齿间的错落间隙能够引导冷热空气形成微循环流道，减少鳍片间的热空气滞留，提升自然对流下的散热效率。构件中部的平整基面是与发热器件贴合的安装面，基面上预留了三个等距排布的圆形安装孔，可直接通过螺丝将散热构件锁紧在器件表面，安装时只需在基面与器件外壳之间涂抹均匀的导热硅脂，即可降低接触热阻，保证热量传导路径通畅。从安装边界来看，构件的横截面为对称异形结构，两侧鳍片向外延伸的宽度、鳍片总高度都控制在常规板载散热件的通用尺寸范围内，不会与周边的电容、接插件等板上元件产生空间干涉，长度方向可根据实际发热功率需求裁切适配，适配不同功率等级的发热器件。设计过程中没有采用多余的拼接结构，一体化挤出的成型方式避免了鳍片与基座连接的界面热阻，同时构件的边角都做了钝化处理，不会在装配过程中划伤操作人员或板卡线路，鳍片的厚度经过优化，既保证了足够的导热截面积，不会出现鳍片根部到顶端的温差过大问题，也控制了整体重量，不会对PCB板造成额外的承重负担。在实际选型应用中，这类散热构件常被用在固态继电器、整流桥、小功率IGBT模块、工控主板主芯片等发热部位，相比带风扇的主动散热方案，没有运动部件，不存在风扇轴承磨损、积灰停转的风险，能够在多尘、免维护的长期运行场景下保持稳定的散热表现，适配宽温域的工作环境，在-40℃到85℃的环境温度区间内都能可靠工作，不会因温度形变导致安装松动或鳍片变形。
