工业级钻床台钳夹持工装结构设计

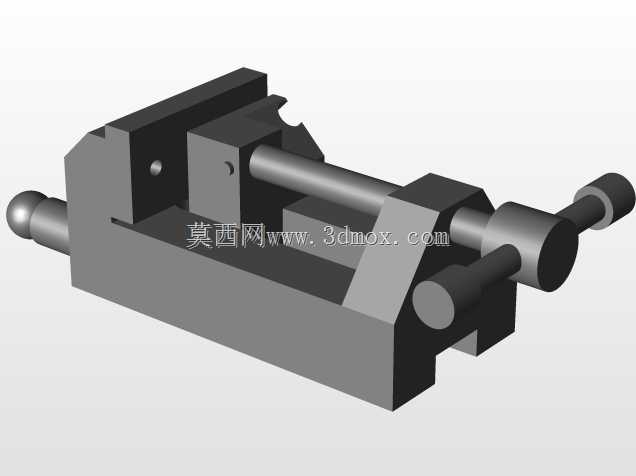

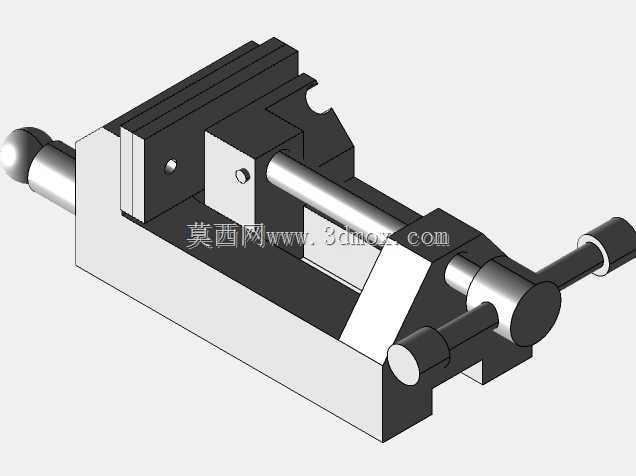

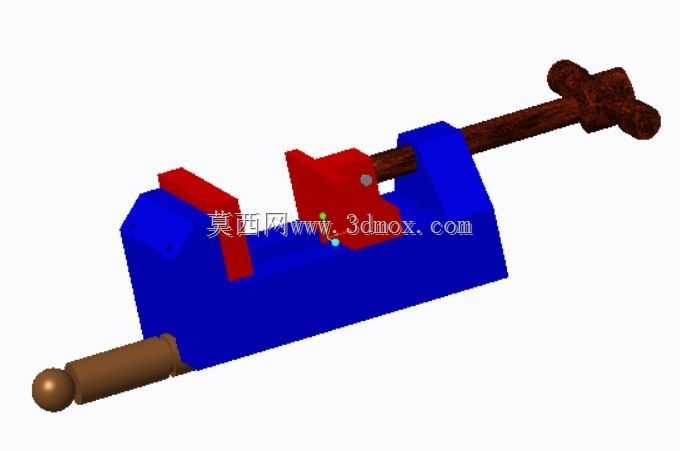

在钻削加工场景中，工件的可靠夹持是保障孔位精度、避免加工偏移与工件飞脱风险的核心前提，这款钻床配套台钳的设计完全围绕钻床工位的实际加工需求展开，区别于普通台虎钳的通用夹持属性，其结构布局充分适配钻床工作台的安装逻辑，钳身底座预留的安装槽位可直接匹配钻床工作台的T型槽规格，无需额外制作过渡转接板即可完成快速装夹固定，安装边界可覆盖多数中小型台式钻床、立式钻床的工作台面尺寸，不会出现超出工作台边缘、干涉钻床主轴进给行程的问题。从功能特性来看，该台钳采用丝杠传动的夹持进给结构，转动端的摇柄设计符合人工操作的施力习惯，操作人员可通过摇柄带动活动钳身沿钳身导轨做直线往复运动，配合固定钳身的夹持面实现对不同尺寸工件的夹紧与松脱，夹持面做了防滑纹理处理，在承受钻削轴向进给力、切向切削扭矩时，可有效避免工件出现滑移偏转，保障钻孔位置的同轴度与尺寸精度。设计过程中充分考虑了钻削加工的受力特性，钳身主体采用高刚性的结构布局，活动钳身与固定钳身的导向配合面做了加长处理，可抵消钻削过程中产生的侧向弯矩，避免长期受力后出现钳身张口、夹持精度下降的问题；丝杠与活动钳身的连接部位采用间隙适配的结构设计，既保证传动过程的顺畅无卡滞，也能在夹持工件时实现受力的均匀传递，不会出现局部应力集中导致的工件夹伤、钳身变形问题。在实际生产场景中，这款台钳可适配的工件类型覆盖了金属型材、小型机加工零件、非金属板材等多种钻削加工对象，夹持行程可满足常规小型零件的钻削装夹需求，钳身的高度设计经过反复校核，装夹工件后工件待加工面的高度可匹配钻床主轴的有效行程范围，无需额外垫高工件即可完成钻孔、扩孔、铰孔等常规钻削工序。不同于铣削、磨削类加工使用的重载夹具，钻床台钳的受力方向以轴向压力为主，因此在结构减重与刚性平衡上做了针对性优化，在保证钳身整体刚性满足钻削受力要求的前提下，去除了非受力部位的冗余材料，既降低了台钳自身重量，方便操作人员在不同工位间挪动转移，也避免了整体重量过大占用钻床工作台的承重冗余。导向部位的结构设计预留了日常维护的操作空间，长期使用出现磨损间隙后，可通过调整镶条的压紧程度恢复配合精度，延长工装的整体使用寿命，夹持面的平直度公差控制在合理范围内，装夹矩形工件时可保证工件基准面与钻床工作台面的平行度，减少装夹找正的辅助时间，提升钻削加工的整体效率。
