带安装底座的槽轮导向支撑结构

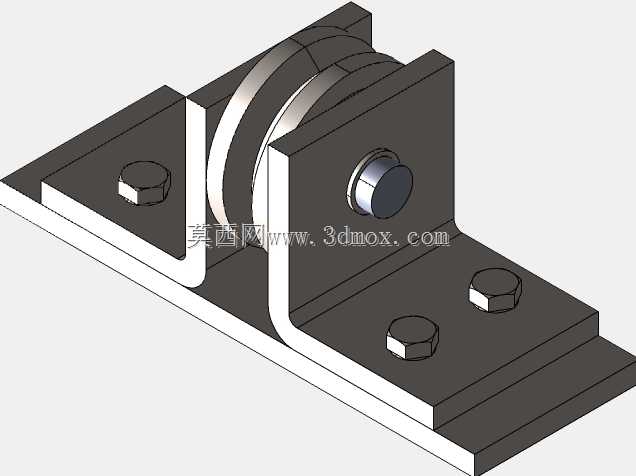

这类带安装底座的槽轮支撑结构，常出现在生产线物料滑移轨道、重型推拉门导向、起重设备侧向限位、仓储货架滑移机构等场景里，核心作用是为沿固定轨迹运行的构件提供滚动支撑，同时限制运行件的侧向偏移量，避免滑动摩擦带来的接触面磨损、运行卡滞问题。从结构设计逻辑来看，整体采用L型折弯安装底座作为承载基体，底座平面预留三个螺栓安装孔，孔位分布避开底座折弯应力集中区，安装时可通过螺栓将整个组件固定在设备机架、墙体预埋板或者轨道基座上，安装孔的孔径适配常规M8-M10规格的外六角螺栓，能满足多数中小型载荷场景的固定需求。滚轮部分采用带圆弧槽的轮体设计，槽型弧度适配直径10-16mm的圆钢导轨或者钢丝绳，轮体通过销轴与两侧的立式支撑板连接，销轴端部设置轴用挡圈限位，避免轮体运行过程中出现轴向窜动，轮体与销轴之间预留合理的转动间隙，保证轮体转动顺畅无卡滞。两侧立式支撑板与底座采用一体化折弯或者焊接固定的连接方式，支撑板的高度根据轮体直径调整，保证轮体最低点与底座上平面留有2-3mm的间隙，避免轮体转动时与安装面发生摩擦。在实际选型应用时，需要注意安装面的平面度误差控制在0.2mm以内，避免底座安装后出现变形，导致两侧支撑板平行度超差，引发轮体转动卡滞、偏磨的问题；同时要根据实际承载的径向载荷选择对应厚度的底座板材，常规工况下底座板材厚度不低于5mm，支撑板厚度不低于4mm，就能满足单轮50kg以内的径向承载需求。这类结构的设计优势在于集成度高，不需要单独加工轮体安装支架，拿到组件后直接通过螺栓固定即可投入使用，减少现场加工装配的工作量，同时轮体的槽型设计能自动适配导轨的小范围安装偏差，降低对导轨安装精度的要求，在自动化生产线、仓储物流设备、家装重型移门等场景都有广泛的适配性。
