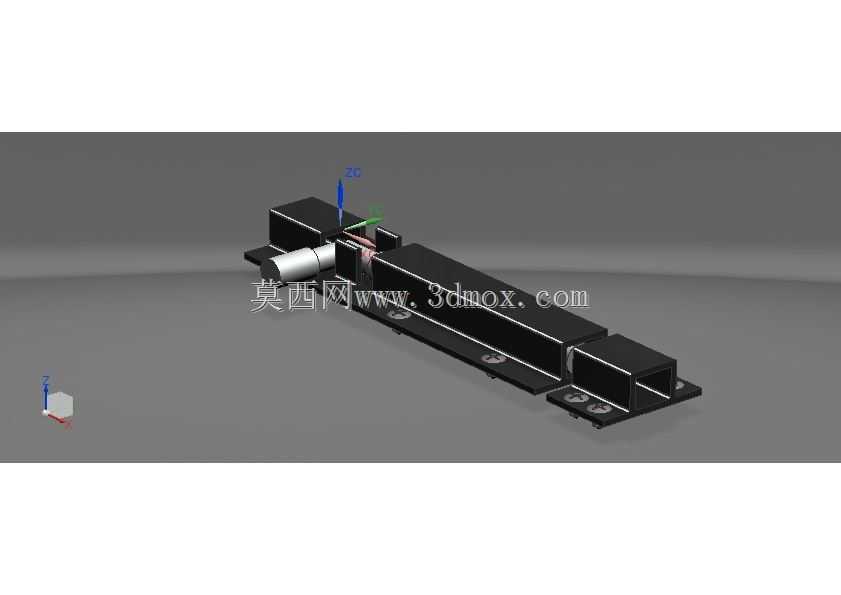

铝合金推拉门闩锁止结构三维设计

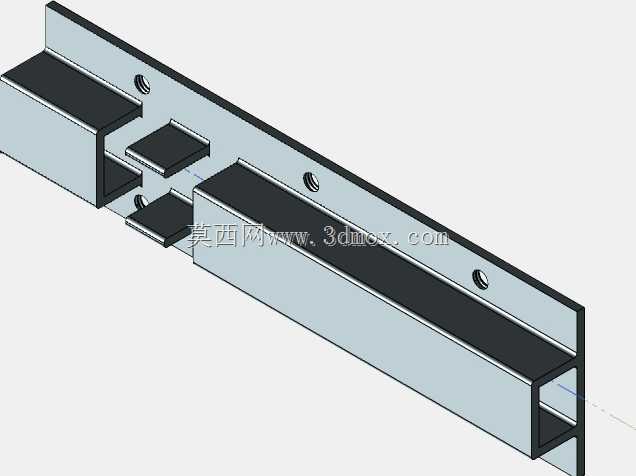

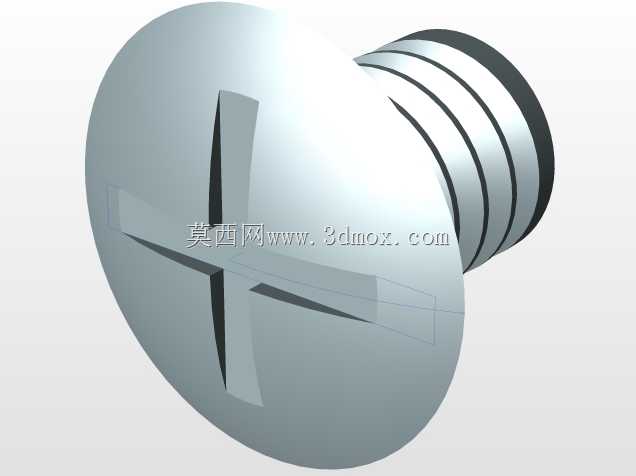

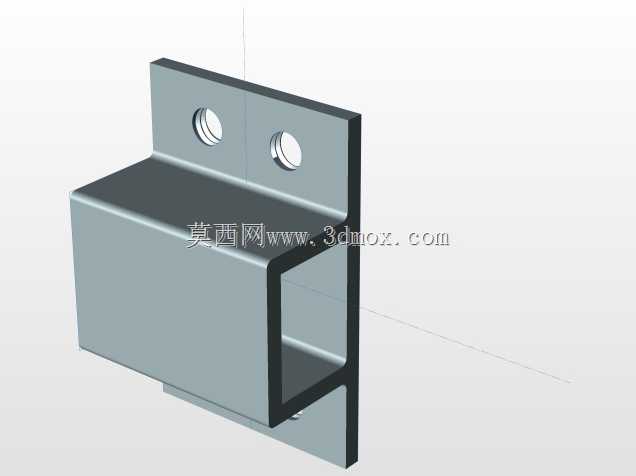

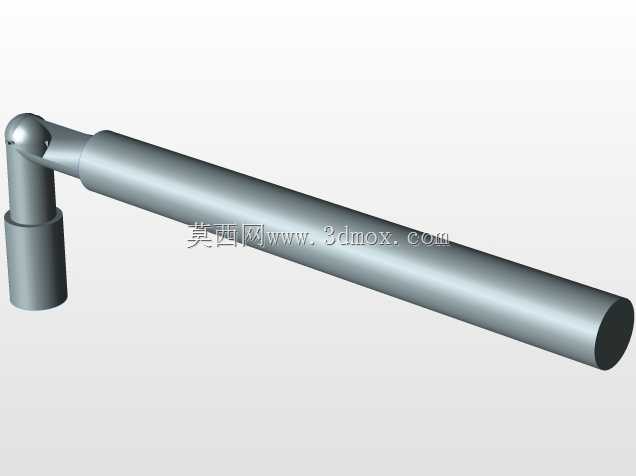

这款铝制门闩主要适配轻型推拉门类构件，常见于洁净车间隔断门、设备防护舱滑移门、仓储区域铝合金推拉柜门的场景中，核心作用是在门扇滑移至闭合位置后提供可靠的轴向锁止力，避免门扇受外力碰撞、风压影响出现意外滑移开启的情况。从结构设计逻辑来看，整体采用挤压铝型材作为主体基座，型材截面做了等壁厚设计，壁厚控制在适配M4沉头安装螺丝的尺寸范围，基座底部预留了四个沉头安装孔，孔位间距匹配常规20系列工业铝型材的槽口中心距，既可以直接通过T型螺栓固定在铝型材框架上，也能通过自攻螺丝安装在木质、塑钢门扇的侧边，安装边界预留了足够的扳手操作空间，沉头孔深度完全覆盖螺丝头高度，安装后不会出现凸起干涉门扇滑移的问题。锁止销部分采用圆柱形滑移结构，销体与基座上的导向孔做了间隙配合设计，配合间隙控制在0.1mm以内，既保证销体滑动顺畅无卡滞，又不会因间隙过大出现锁止时销体晃动、对位偏移的问题。销体端部做了15度倒角导向，即便门扇闭合时存在少量位置偏差，倒角面也能引导销体顺利滑入门框上对应的锁止孔位，无需操作人员反复调整门扇对位。基座上集成了两个限位挡块，分别对应锁止、开启两个极限位置，挡块与基座为一体挤压成型，无需额外装配限位零件，减少了装配工序同时提升了结构的整体强度，长期反复推拉使用也不会出现限位件松脱失效的问题。外形上整体做了直角钝化处理，所有外露棱边都做了0.5mm的圆角去毛刺，避免安装、使用过程中划伤操作人员，整体外露面没有多余的凸起结构，不会勾挂车间内的管线、操作人员的衣物。在实际选型适配时，这款门闩的锁止行程适配门扇与门框之间5-12mm的间隙范围，不需要额外调整安装垫片就能适配多数常规推拉门的装配公差，铝制本体的重量较轻，不会给轻质门扇增加额外的负载，同时铝合金材质本身的抗氧化特性，也能适配多数普通工业环境、室内仓储环境的使用需求，不需要额外做表面防锈处理就能长期稳定使用。
