PG7规格电缆密封套结构设计

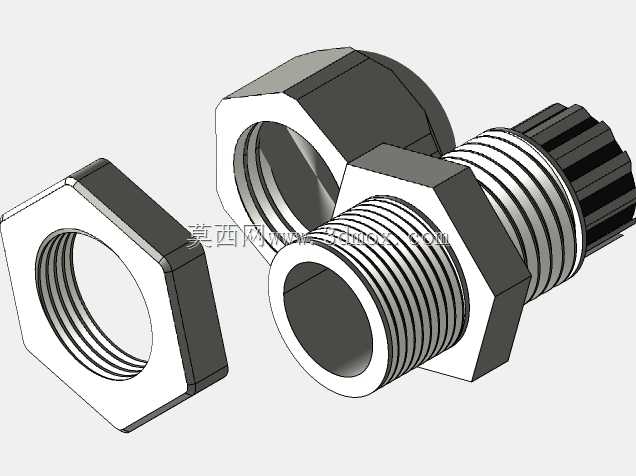

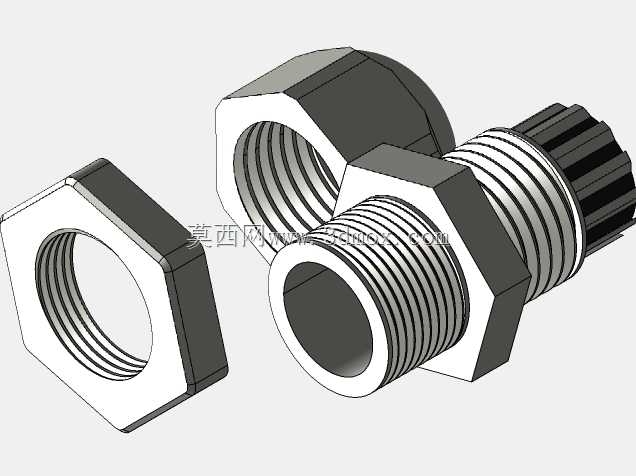

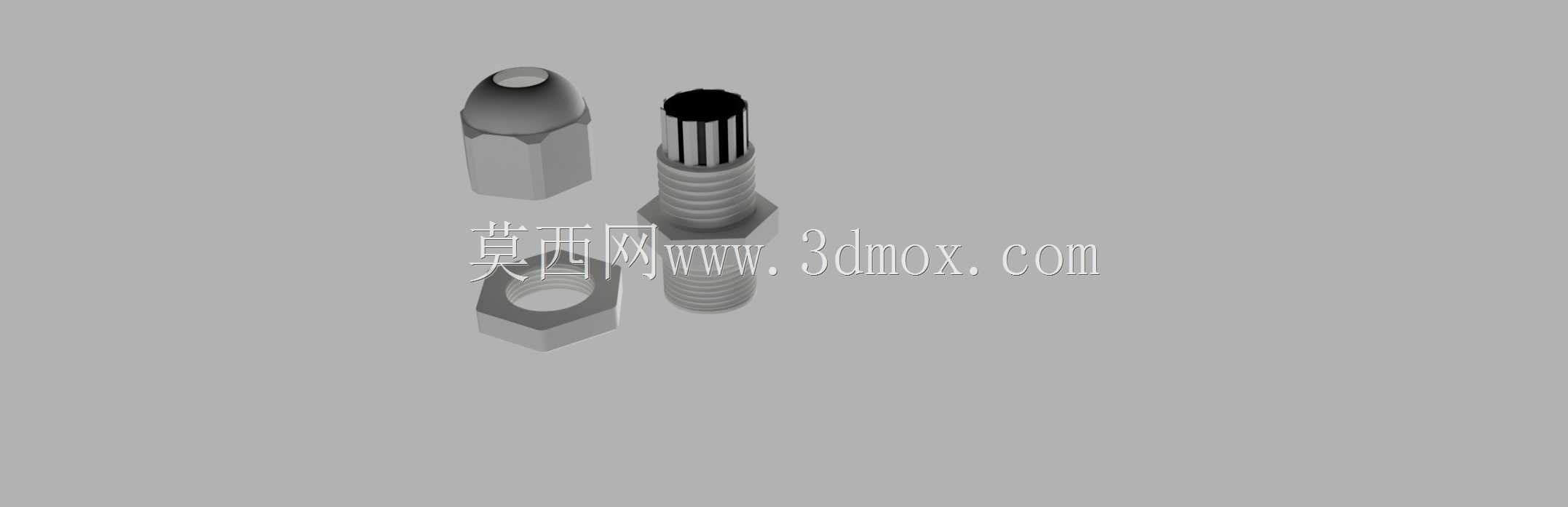

在电气柜布线、户外设备接线、工业传感器安装等场景中，电缆密封套是保障线缆穿接部位防护等级的核心基础零件，这款PG7规格的密封套，适配常规小线径控制线缆、信号线缆的穿接固定需求，能在穿线位置同时实现线缆锁紧、端面密封、防尘防水的多重作用，避免设备运行过程中，线缆受外力拉扯出现接线端子松脱，也能阻挡外界粉尘、水汽沿穿线缝隙进入设备腔体内部，降低电路短路、元器件受潮损坏的风险。整套结构包含锁紧螺帽、密封胶体、压紧主体、锁紧螺母四个核心部件，建模过程中严格遵循PG螺纹的标准牙型参数，保证和常规柜体开孔、设备穿线孔的螺纹配合精度，不会出现螺牙错扣、拧入后旷量过大的问题。尺寸设计上，密封套底座适配15mm直径的安装开孔，内部密封胶圈的适配线缆直径覆盖3.5mm至8mm区间，能兼容该线径范围内的圆截面电缆，不管是带护套的控制电缆，还是单芯多股的动力线缆，只要线径落在适配区间内，都能通过拧紧锁紧螺帽挤压密封胶体，让胶体均匀包裹住线缆外护套，实现周向均匀密封，不会出现局部压接过紧损伤线芯、或是压接过松密封失效的问题。设计时特意将锁紧螺帽的端部做了圆弧过渡处理，避免拧紧过程中锐边划伤线缆外护套，同时在螺帽外表面做了六方结构，方便现场安装时用普通扳手施加拧紧力矩，不需要定制专用工装。压紧主体的中部做了外螺纹结构，配合尾部的六角锁紧螺母，能直接固定在不同厚度的设备壁板、柜体面板上，安装时只需要在面板上开出对应尺寸的穿线孔，将主体从外侧穿入孔内，在壁板内侧拧上锁紧螺母即可完成基座固定，后续穿线、锁紧线缆的操作都可以在设备外侧完成，适配现场狭小空间的安装作业需求。建模时对每个配合面都做了公差预留，密封胶体的压缩量控制在合理区间，既保证足够的密封比压，又不会因为压缩量过大导致胶体开裂、长期使用后老化加速，金属部件的边角都做了倒角处理，去除加工毛刺的同时，也能避免安装过程中划伤操作人员手部。这类密封套除了常规工业设备使用，也能适配户外照明灯具、小型通讯设备、现场检测仪器的穿线部位，只要是需要将线缆引入设备腔体、同时需要保证腔体密封性能的场景，都可以选用该规格的密封套，建模时还原了所有零件的装配关系，能直接用于装配干涉检查、安装模拟，也能导出工程图用于生产加工。
