在各类需要补偿两轴间角度偏移的传动场景中,这类十字轴式万向连接结构是应用极广的核心传动部件,从冶金设备的辊道传动、工程机械的动力传递,到轻工机械的进给机构、汽车底盘的传动系统,只要存在两传动轴无法保证严格同轴、工作中存在相对角位移的工况,都能见到这类结构的身影。它的核心作用是在两轴轴线存在夹角的状态下,持续可靠地传递旋转扭矩,不会因为轴系的安装偏差、工作中的形变偏移出现卡滞或传动中断。

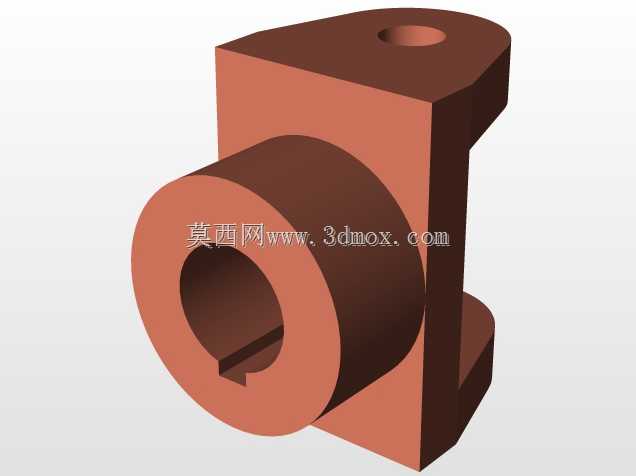

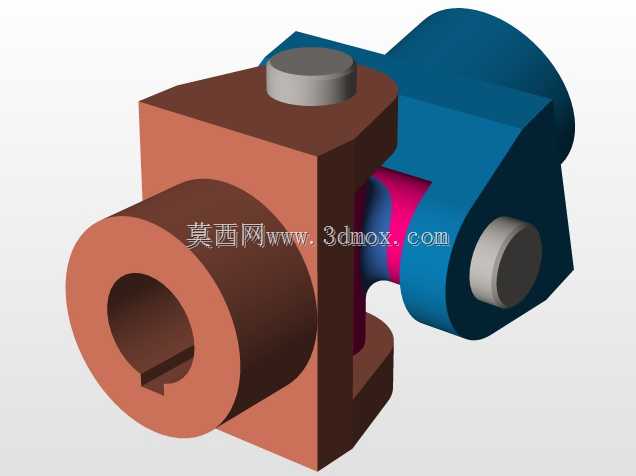

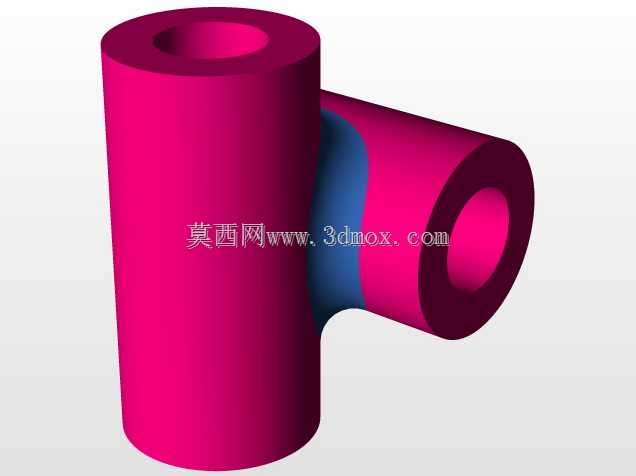

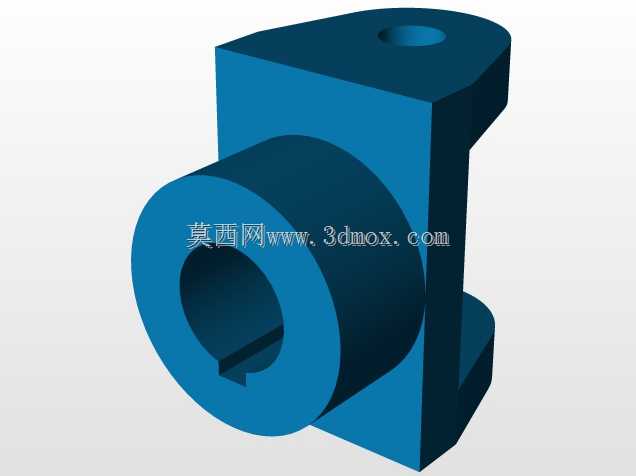

从结构设计逻辑来看,这套结构采用分体式叉形接头搭配十字销轴的经典布局,两个带轴孔的叉形接头分别对应主动轴与从动轴的安装端,十字轴的四个轴颈分别嵌入两个叉头的安装孔内,配合耐磨衬套实现多角度的灵活转动。设计时需要重点考虑叉头的受力分布,叉头的耳部厚度要匹配传递扭矩的剪切强度要求,轴孔与十字轴的配合间隙既要保证转动灵活性,又不能过大导致传动回程误差超标,通常会根据额定扭矩的1.5倍做强度校核,避免冲击载荷下出现叉头断裂或十字轴变形的问题。
安装边界上,两端的轴孔采用标准通孔搭配键槽的结构,可适配对应直径的传动轴,通过平键实现周向固定,端部可加装端盖或锁紧螺钉实现轴向限位。单个万向节的允许工作折角通常在15°到25°之间,若需要更大的传动偏角,可采用双联万向节的布置形式,保证输入与输出端的转速同步。外形上两个叉头的回转外径要匹配安装空间的避让要求,十字轴的突出部分不能与周边的机架、护罩产生运动干涉,设计建模时需要模拟最大折角状态下的外轮廓运动包络,提前排查干涉风险。
实际应用中如果是单万向节结构,会存在瞬时转速波动的问题,因此在对传动平稳性要求较高的设备上,通常会成对使用万向节,通过中间轴连接两个万向节,保证输入与输出端的角速度一致,减少传动过程中的振动与冲击。建模过程中需要重点还原各部件的配合关系,尤其是十字轴与叉头孔的同轴度、键槽的对称度等形位公差要求,这些细节直接影响后续实际加工装配后的传动顺畅度,若公差设置不合理,装配后会出现转动卡滞、磨损过快的问题,大幅缩短部件的使用寿命。
