工业传动用直齿锥齿轮三维设计作品

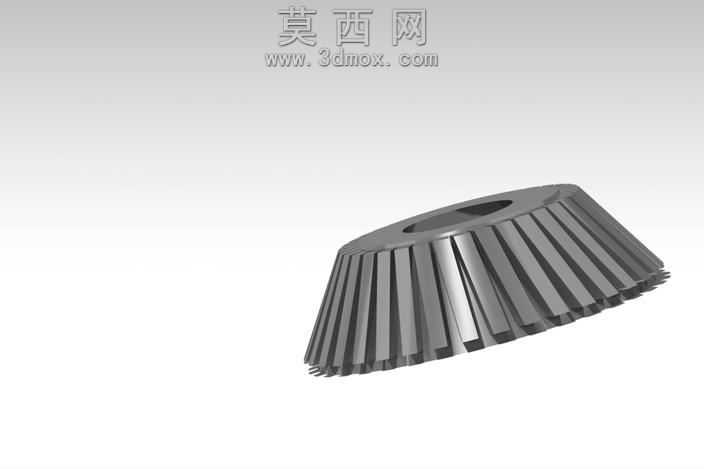

本作品为工业传动场景使用的直齿锥齿轮三维建模成果，建模过程依托三维参数化设计逻辑完成，首先根据直齿锥齿轮的啮合传动原理确定基础设计参数，包含节锥角、齿顶高系数、径向间隙系数、模数、齿数等核心几何参数，通过参数化草图绘制完成齿轮背锥、轮毂、中心安装孔的基础轮廓搭建。建模阶段采用特征建模与阵列结合的方式，先完成单个轮齿的精准造型：通过渐开线齿廓方程生成齿形截面，沿齿向方向结合锥齿轮的分锥角度进行放样拉伸，保证轮齿从大端到小端的齿厚、齿高线性过渡符合啮合传动要求，再通过圆周阵列完成全部轮齿的均匀排布，阵列过程严格保证轮齿间的分度角度误差控制在机械设计允许范围内，避免后续啮合出现卡滞、传动不均的问题。后续对齿轮的轮毂部分进行细节处理，中心安装孔根据通用轴系配合要求设计合理的孔径与公差参考，轮毂端面做倒角处理去除锐边，既符合实际加工的工艺要求，也避免装配过程中出现锐边划伤的问题。材质与渲染阶段，为模型赋予工业常用的调质结构钢材质，调整金属材质的粗糙度、反光度参数，还原钢制机加工零件的真实表面质感，渲染过程采用柔和的工业产品打光方案，清晰展现轮齿的齿面形态、分锥结构以及轮毂的细节特征，方便使用者直观观察齿轮的整体结构与各部分比例。设计过程中充分考虑直齿锥齿轮的实际应用特性，这类齿轮主要用于相交轴之间的运动与动力传递，常见于差速器、机床传动箱、工业减速器等设备的传动环节，建模时严格遵循机械设计手册中关于直齿锥齿轮的几何尺寸规范，保证模型的齿形参数、结构比例符合实际生产加工的设计要求，可用于传动结构的虚拟装配验证、运动仿真分析、教学演示等场景，能够帮助设计人员快速完成传动方案的搭建与校验，减少重复建模的工作量，模型的结构细节完整，无几何错误，各特征之间的拓扑关系清晰，可根据实际使用需求调整参数适配不同的传动比、安装尺寸要求。
