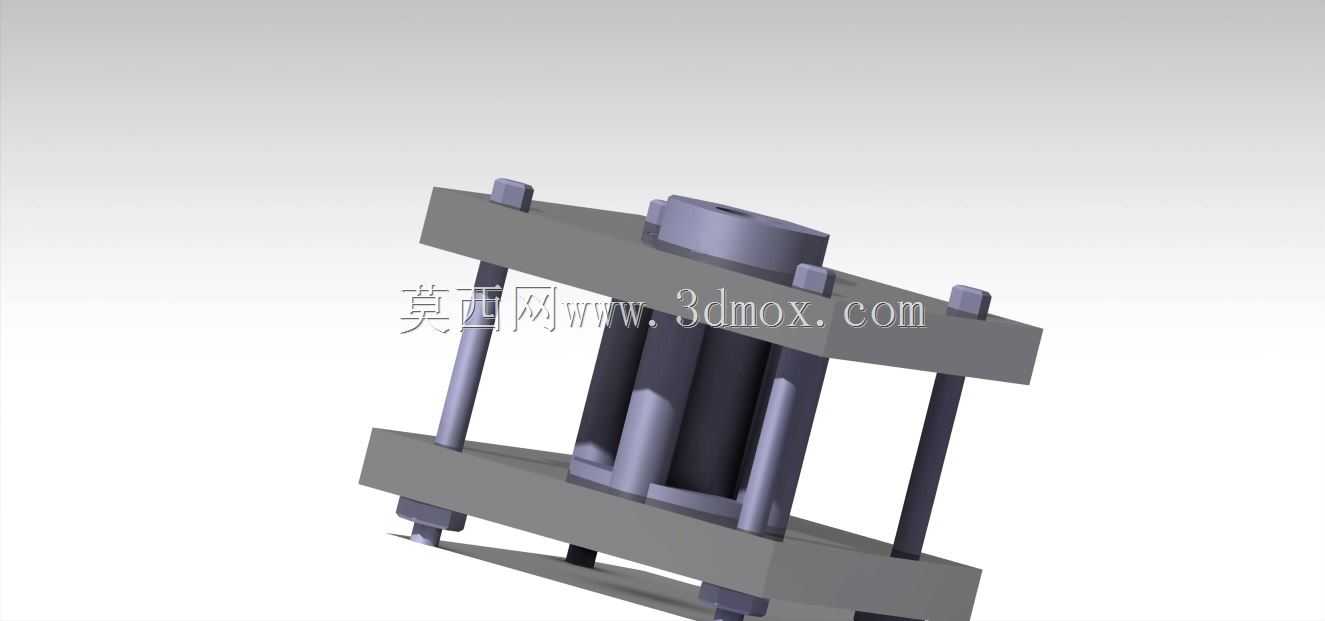

四柱式工装夹具装配结构设计

这套四柱式工装夹具主要应用于机加工工序的工件定位装夹环节，在批量零件铣削、钻孔、磨削加工场景中，能够为待加工工件提供稳定的装夹基准，避免加工过程中工件出现位移、振颤问题，保障加工尺寸精度与形位公差符合工艺要求。从结构设计来看，整体采用上下双层承托板搭配四根导向立柱的框架布局，导向立柱沿承托板四角均匀分布，既承担上下模开合过程中的导向功能，也为整体结构提供足够的抗侧向载荷能力，在承受较大夹紧力与切削冲击力时，框架不会出现明显形变。上下承托板的安装面均做了平面度公差设计，保证与工件、夹紧执行组件的贴合度，避免装夹时出现虚位。中间的核心执行组件采用同轴式布局，中心的压装部件可沿立柱导向方向做直线往复运动，配合底部的定位基座实现工件的压紧固定，压头部位预留了不同工装压头的安装接口，可根据待加工工件的外形轮廓更换适配压头，无需整体更换夹具主体，适配多规格同类型零件的装夹需求。设计过程中充分考虑了安装边界问题，整体框架的外形尺寸适配常规立式加工中心的工作台T型槽安装间距，底部承托板预留了标准的螺栓安装沉孔，可直接通过T型螺栓固定在机床工作台上，无需额外制作过渡连接板，减少现场安装调试的工作量。四根导向立柱与上下承托板的连接采用过盈配合加锁紧螺母的固定方式，长期使用后若出现导向间隙，可通过锁紧螺母调整预紧力，恢复导向精度，降低后期维护成本。在功能特性上，该夹具的开合行程经过合理匹配，既满足常规高度工件的取放空间需求，也控制了整体开合的空行程距离，减少装夹辅助时间，提升单工序加工效率。结构受力点经过对称布局设计，夹紧力均匀传递到工件的装夹接触面，不会出现局部应力集中导致的工件变形问题，尤其适合薄壁类、易变形零件的装夹加工。整体结构没有冗余设计，所有零部件均采用常规机械加工工艺即可制作，零部件通用性强，易损件更换成本低，适合中小批量机械加工车间作为通用工装配置使用。
