双轴支撑轴承座结构设计

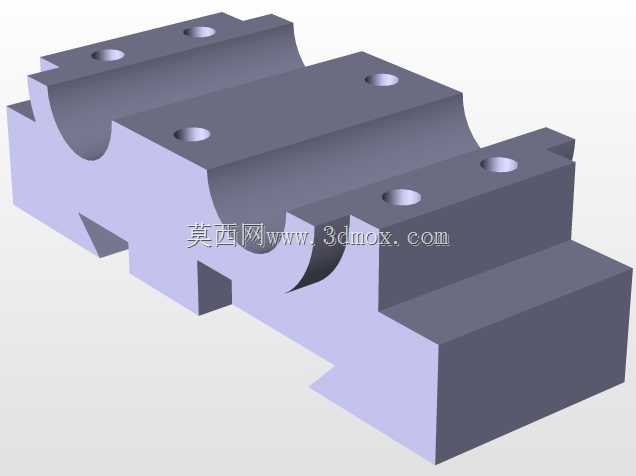

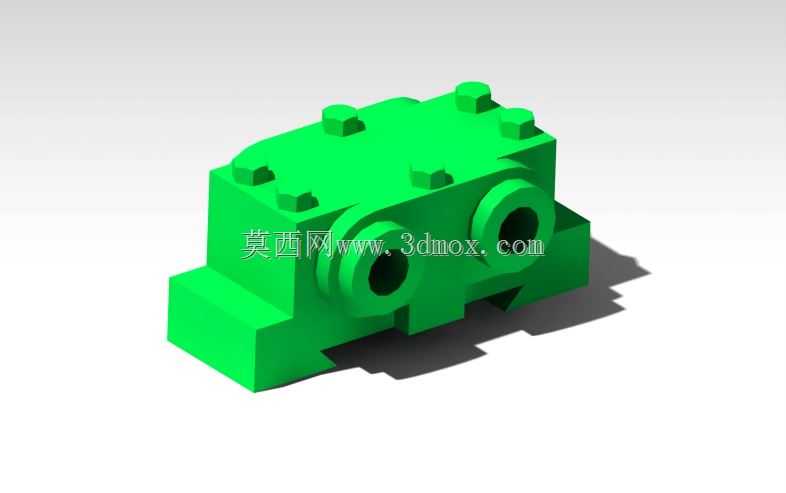

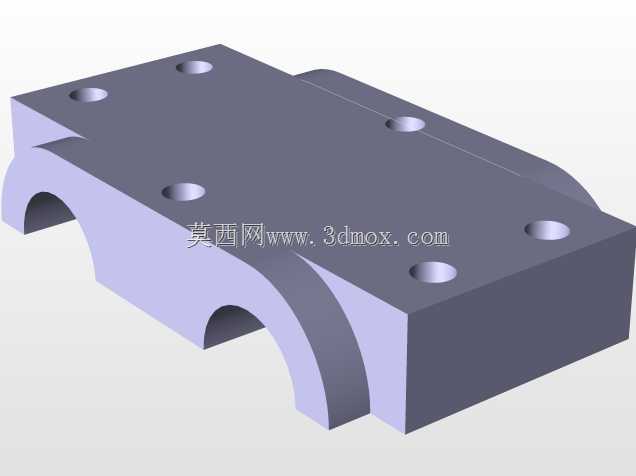

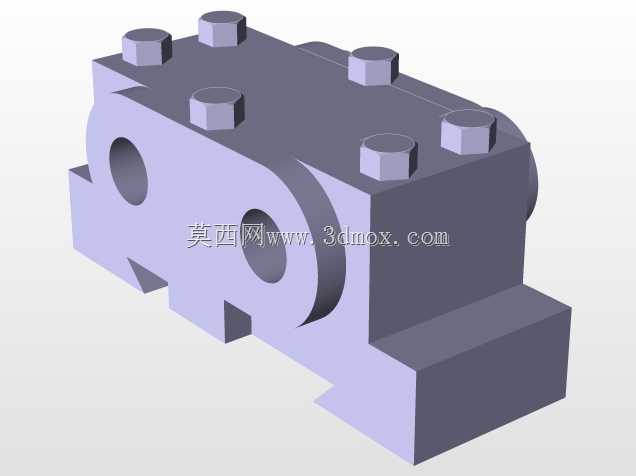

在各类传动设备的布局中，双轴支撑结构的轴承座往往承担着两根平行传动轴的径向与轴向载荷承载作用，常见于多级齿轮传动箱、小型输送线驱动端、纺织机械的罗拉传动单元以及轻工设备的动力传递工位，这类零件的设计合理性直接影响整套传动机构的运行稳定性与轴系使用寿命。从结构设计逻辑来看，该轴承座采用一体式箱体铸造成型思路，主体基座部分设置有向下的定位卡合结构，可直接卡装在设备机架的对应安装导轨面上，无需额外加工复杂的定位槽，降低机架加工的精度要求，同时基座上预留的螺栓沉孔可实现快速锁紧固定，安装时可先通过卡合结构完成预定位，再穿入紧固螺栓，大幅缩短现场装配的调校时间。上部的轴承安装位为两个平行的同轴度要求较高的镗孔，孔位周边设计有加强筋结构，可抵消轴系运转时产生的径向振动力，避免长期运行后孔位出现形变导致的轴系偏心问题；顶部均匀分布的螺栓凸台用于安装轴承端盖，凸台高度经过精确计算，可保证端盖安装后与轴承外圈的贴合度，同时预留有密封件的安装间隙，可适配毡圈密封或骨架油封两种密封形式，满足不同润滑工况下的防漏油需求。从安装边界来看，该轴承座的整体宽度适配常规120mm间距的平行轴传动布局，基座安装孔的中心距符合通用轻工设备的机架安装孔位标准，两个轴承孔的中心高与常见的100mm中心高传动组件匹配，可直接替换同规格的老旧轴承座，无需对现有设备的机架结构做二次改造。设计过程中重点考虑了载荷分布的均匀性，两个轴承孔之间的连接壁厚度经过受力仿真优化，可同时承受两根轴传递的反向扭矩，避免薄壁位置出现应力集中断裂的问题；基座底部的卡合结构做了倒角导向处理，安装时可快速滑入机架导轨，即使在设备维护的狭小空间内也能完成单人拆装作业。在实际应用场景中，这类双轴轴承座多用于转速不超过1500rpm的中低速传动工位，可同时支撑输入轴与中间轴，省去了两个单独轴承座的安装调校步骤，有效缩小整套传动机构的占用空间，在小型自动化生产线的驱动单元、包装设备的送料传动组、木工机械的辊轴支撑位都有广泛的适配性，其一体式结构的抗振性能优于分体式安装的两个独立轴承座，能有效降低轴系运转时的共振噪音。
