剖分式滑动轴承座三维结构设计

项目分类:3D模型 发布时间:2021-09-07 ID:265301
  • 剖分式滑动轴承座三维结构设计
  • 剖分式滑动轴承座三维结构设计
  • 剖分式滑动轴承座三维结构设计
  • 剖分式滑动轴承座三维结构设计
  • 剖分式滑动轴承座三维结构设计
  • 剖分式滑动轴承座三维结构设计
  • 剖分式滑动轴承座三维结构设计
  • 剖分式滑动轴承座三维结构设计

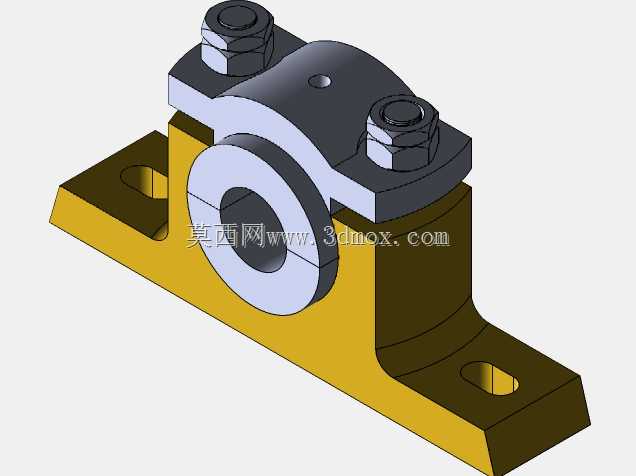

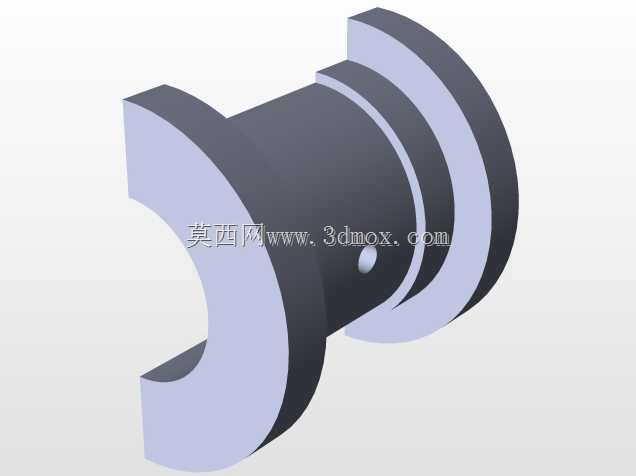

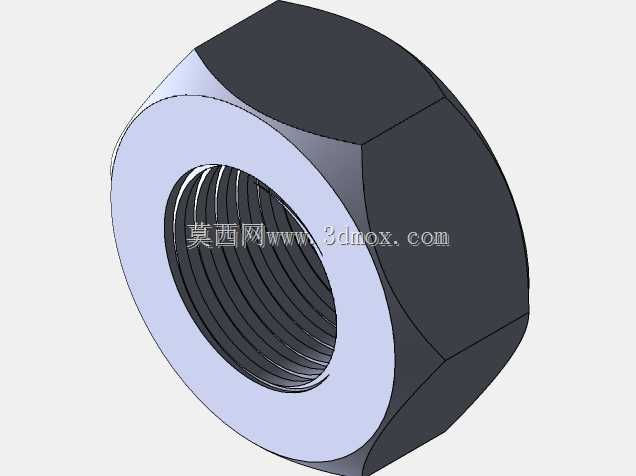

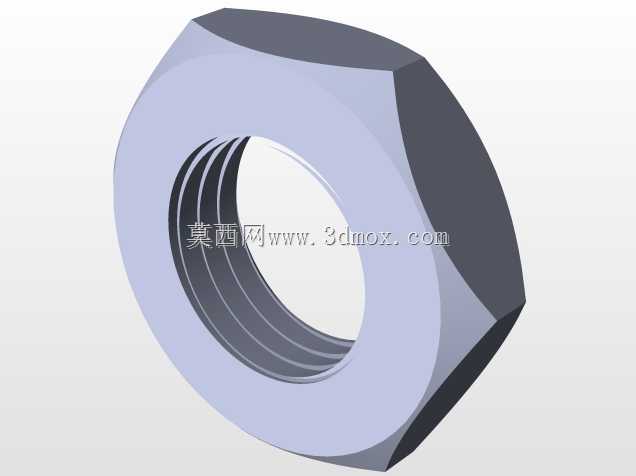

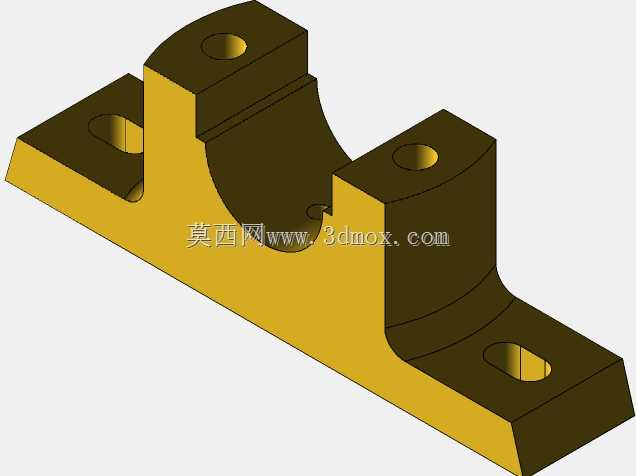

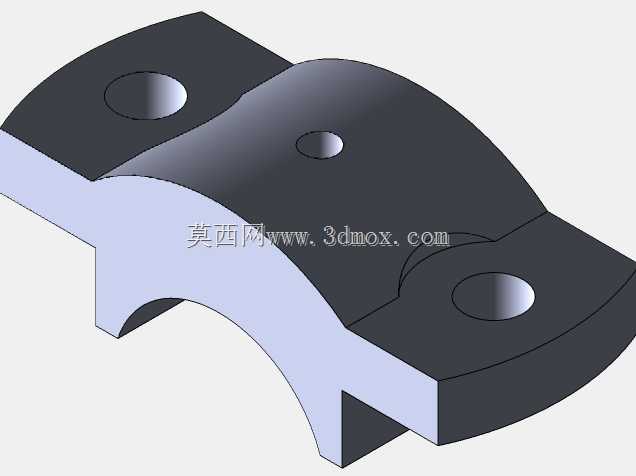

在带式输送机、小型破碎机、纺织机械等中低速重载传动场景中,支撑旋转轴的部件需要兼顾安装便利性与运行稳定性,这类对开式轴承支撑结构正是为适配这类工况设计。区别于整体式轴承座,该结构采用上下分体的座体设计,上盖与底座通过两颗六角螺栓配合螺母实现锁紧,轴瓦安装完成后可通过螺栓预紧力调整配合间隙,当轴瓦出现磨损时,无需拆卸轴端的联轴器、带轮等传动件,仅需松开连接螺栓取下上盖即可更换轴瓦,大幅缩短设备维护的停机时间。底座采用带安装沉孔的卧式底板结构,两个长圆形安装孔可适配安装基面的小范围位置偏差,降低现场安装时的基座加工精度要求,底板与支撑立壁之间设置过渡圆角,避免应力集中导致的底座断裂问题。设计过程中首先根据支撑轴的公称直径确定轴瓦的内孔尺寸,再结合轴承受力方向计算底座的壁厚与螺栓规格,上盖顶部设置的注油孔可直通轴瓦内表面,方便运行过程中加注润滑脂,在轴瓦与座体的配合面处预留0.02-0.05mm的过盈量,防止轴瓦随轴转动出现跑圈问题。从安装边界来看,底板的安装孔中心距、座体总高度、上盖顶部到安装基面的距离均需匹配配套设备的安装空间,轴瓦内孔的轴线与安装基面的平行度公差控制在0.02mm/100mm以内,避免轴运行时出现附加弯矩导致的轴疲劳断裂。连接螺栓的预紧力矩需要根据运行载荷计算确定,既要保证上下座体结合面无间隙,也要避免预紧力过大导致螺栓断裂或者座体变形。这类支撑结构通常适配脂润滑的滑动轴瓦,运行线速度一般不超过5m/s,可承受一定的径向载荷与小幅轴向窜动,在一些不便使用滚动轴承的重载、有冲击载荷的工况下,这类剖分式轴承座的抗振性能优于同尺寸的滚动轴承座。建模过程中需要重点关注上下座体的结合面定位精度,螺栓孔的同轴度误差控制在合理范围内,避免装配时出现螺栓无法穿入的问题,轴瓦的定位台阶尺寸需要与座体的卡槽匹配,防止轴瓦轴向窜动脱出。
