带座外球面立式安装轴承单元结构

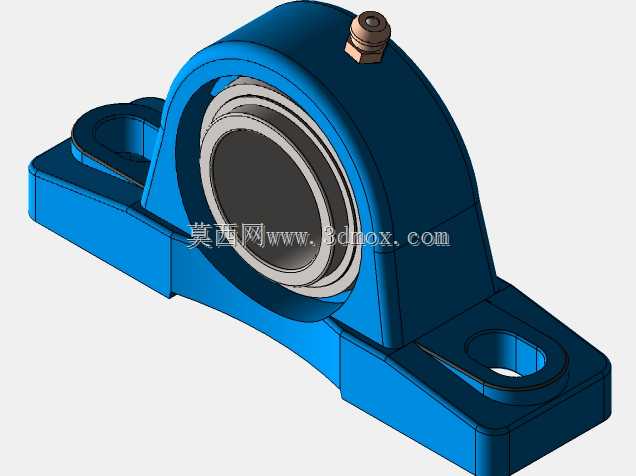

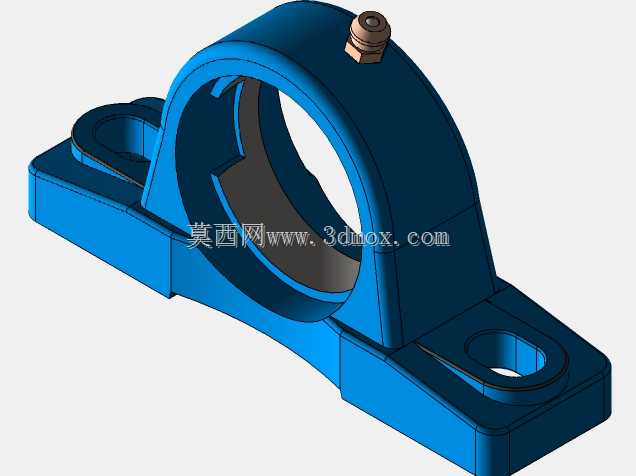

在各类轻工输送线、小型农机传动端、食品包装设备的从动辊支撑位，这类带立式座的外球面轴承单元是应用频次极高的支撑部件，区别于传统分体式轴承与座体的装配形式，该类集成式单元省去了现场配装轴承内圈、调整游隙的工序，能大幅缩短设备现场装配的调试周期。从结构设计逻辑来看，铸造成型的立式座体两侧开设长圆形安装孔，并非采用等直径圆孔，核心是为了适配安装基面的孔位加工误差，装配时可在一定范围内调整轴系的中心距，补偿机架焊接或钣金加工带来的位置偏差，降低对安装基面的加工精度要求，这一点在现场改造类项目中优势尤为明显，不需要重新在机架上镗孔或扩孔，仅需松动安装螺栓即可微调轴承位置，找正后锁紧即可完成固定。座体顶部设置的注油嘴直通轴承内部储油腔，可在不拆解轴承单元的情况下完成润滑脂补充，适配长时间连续运转的工况，避免因缺脂导致的轴承早期磨损，延长维护周期。内置的外球面轴承外圈与座体承孔采用球面配合形式，具备一定的自动调心能力，当传动轴出现轻微挠曲变形、或者安装时轴与座体基面存在小角度偏斜时，轴承可自动适配偏角，不会出现滚珠卡滞、局部载荷集中的问题，能有效降低轴系运转时的附加载荷。从安装边界来看，座体底面为平整安装面，两个安装孔的中心距、座体总高度、轴承内孔直径形成了标准化的尺寸系列，选型时仅需匹配轴径、安装空间的中心距参数即可完成替换，不需要重新设计连接结构。这类轴承单元的载荷承受特性以径向载荷为主，可承受一定程度的双向轴向载荷，适用于中低转速的传动场景，比如皮带输送机的辊筒两端支撑、小型风机的叶轮轴支撑、农用机械的传动轴支撑点位，在多粉尘、有轻微飞溅的工况下，轴承自带的接触式密封圈可阻挡外部杂质进入轴承滚道，避免磨粒磨损，相比开式轴承的环境适应性更强。建模过程中需要重点关注座体的铸造圆角过渡，避免应力集中，尤其是安装孔与座体承孔的连接位置，是载荷传递的核心区域，圆角设计可避免长期受载后出现裂纹；轴承内圈的紧定螺钉位置需要与轴上的定位凹坑匹配，保证运转时内圈与轴不会出现相对转动，防止轴颈磨损。
