带法兰铜质内螺纹隔套结构设计

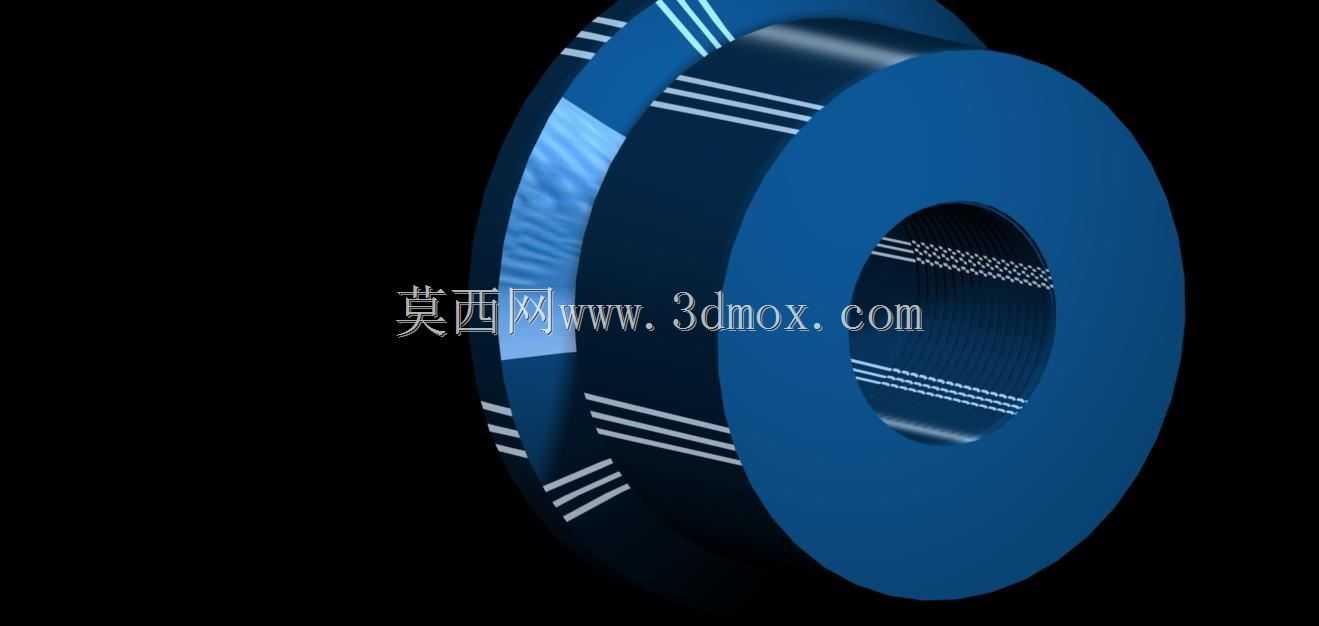

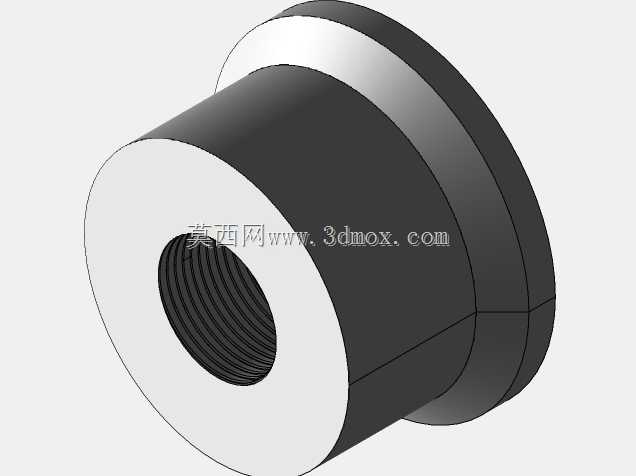

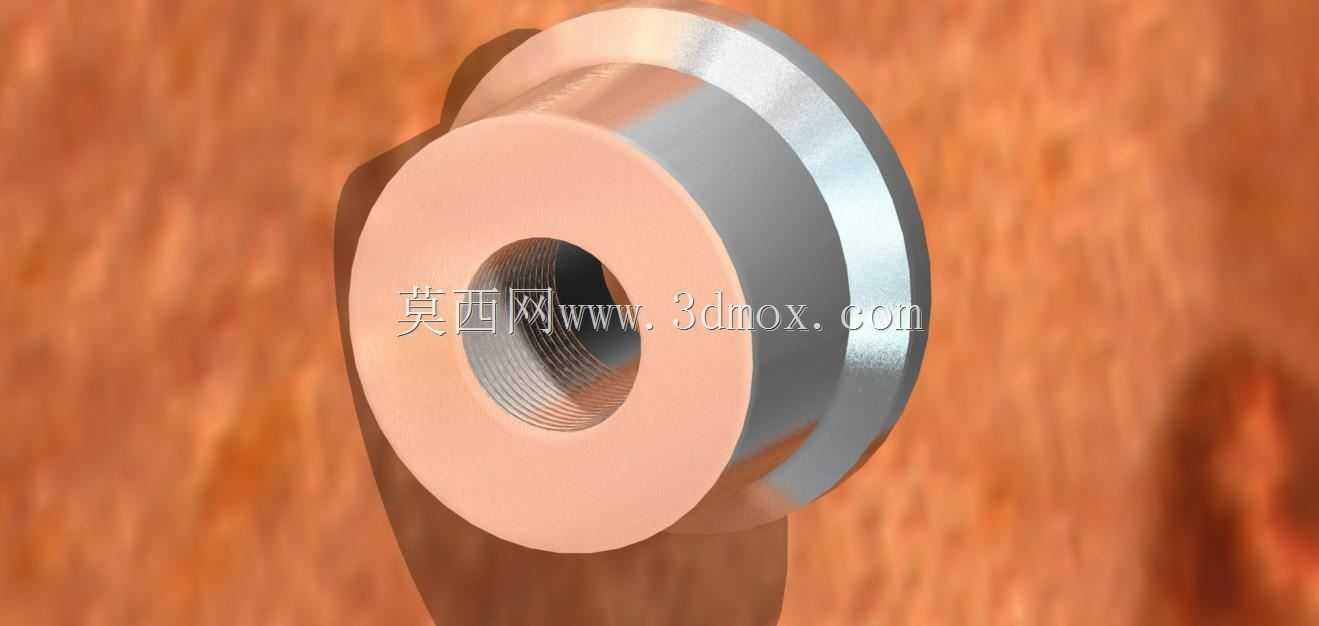

这类带法兰的内螺纹隔套，常应用在液压阀组安装、自动化设备导向工位、小型传动机构的轴系定位场景中，核心作用是填补装配间隙、隔绝不同材质部件的直接接触磨损，同时通过内螺纹实现部件的轴向拉紧定位，避免紧固件直接作用在薄壁壳体上造成应力集中。从结构设计来看，该零件采用一端带凸缘法兰的台阶式轴套结构，法兰端的外径大于套筒主体外径，安装时法兰端面可直接贴合安装基准面，承担轴向限位的作用，无需额外加装定位挡圈，能减少装配环节的零件数量，降低装配复杂度。套筒主体的外圆面做了高光洁度加工，可直接穿入安装基座的预制孔内，配合公差可根据实际使用场景选H7/g6的间隙配合用于需要滑动导向的工位，或是H7/p6的过盈配合用于永久固定的定位场景。内孔全程加工内螺纹，可直接与外螺纹紧固件、调节螺杆配合，实现两个部件之间的间距调整或是拉紧固定，相比无螺纹的光面隔套，这类带内螺纹的结构不需要额外配置锁紧螺母，在安装空间局促的小型设备内优势尤为明显。设计时需要重点关注法兰厚度与套筒壁厚的匹配，法兰厚度通常取套筒外径的1/4到1/3，避免拧紧螺纹时法兰出现翘曲变形；套筒的有效长度需要严格匹配安装间隙的设计值，公差控制在±0.02mm以内，保证装配后轴向定位精度符合要求。内螺纹的收尾段需要预留足够的退刀空间，避免螺纹加工到法兰根部造成应力集中，长期受交变载荷时出现根部断裂的问题。零件的材质选用铜合金，一方面是利用铜材质的自润滑特性，在作为导套使用时可以降低与滑动轴件的摩擦系数，减少磨损；另一方面铜材质的耐腐蚀性能优于普通碳钢，在有少量切削液、润滑油气的工况下不容易出现锈蚀卡滞的问题，后期维护拆卸更方便。安装边界上，需要注意安装基座的预制孔深度要大于套筒主体的长度，避免套筒插入后法兰端面无法完全贴合基准面，导致定位失效；法兰端的避让空间直径要比法兰外径大1-2mm，方便装配时调整位置，同时避免法兰外圆与周边结构出现干涉。在高频往复运动的导向工位使用时，可在法兰端面预留0.5mm的润滑脂储油槽，定期补充润滑脂即可延长零件的使用寿命，不需要频繁更换。这类隔套虽然属于小型基础零件，但在装配精度要求较高的设备中，其尺寸精度、形位公差会直接影响整台设备的运行稳定性，设计建模时需要明确标注各段的同轴度、端面跳动公差，尤其是法兰端面与套筒轴线的垂直度公差，需要控制在0.01mm以内，避免装配后出现螺杆偏斜、部件错位的问题。
