环形穿轴式传感检测元件结构设计

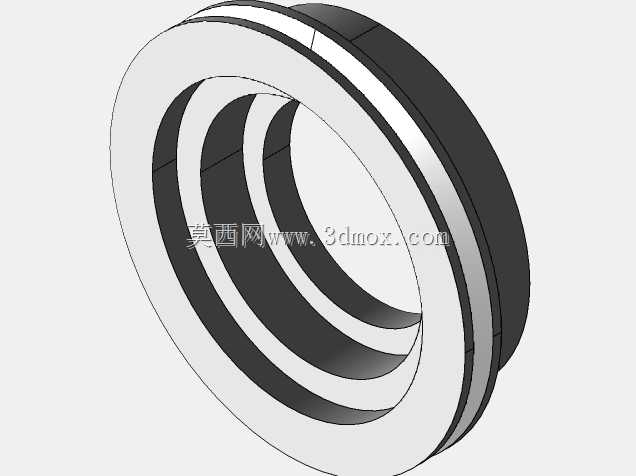

　　这类环形穿轴式的传感构件，在工业传动系统、流体管路监测、旋转设备状态检测场景中应用十分广泛，核心是依托中空环形的结构形态，实现穿轴式的无接触检测，不需要额外改动原有传动轴、管路的布设路径，就能完成转速、位移、介质参数或者轴件运行状态的实时采集。从结构设计逻辑来看，整体采用同轴多层嵌套的构型，最外层为硬质防护壳体，承担结构支撑与外部磕碰防护的作用，中间层为功能核心区，布置传感检测的核心功能单元，最内层为中空过孔，完全匹配穿设的轴件或者管路外径，安装时不需要拆解原有传动链路，直接将构件套设在目标轴段上，通过外圈的安装定位边完成固定即可，大幅降低了存量设备改造加装传感部件的施工难度。

　　在实际设备配套中，这类构件常被用在水泵转轴转速监测、阀门阀杆位置反馈、传动辊道运行状态检测、液压管路介质参数采集等场景，因为中空的结构不会阻断轴件的正常传动，也不会对管路内的介质流动造成额外阻力，相比旁置式的传感元件，检测点与被测对象的同轴度更好，检测数据的偏差更小，也不容易受周边设备振动的干扰出现检测误判。设计过程中需要严格控制各层结构的同轴度公差，内孔的尺寸公差要匹配常用的标准轴径系列，外圈的安装止口要预留足够的螺栓固定空间，同时要兼顾构件整体的轴向厚度，避免安装时与周边的轴承座、联轴器、管路法兰出现空间干涉。

　　从安装边界来看，这类环形构件的径向尺寸要控制在合理范围，既要容纳内部的传感功能单元，又不能因为外径过大占用过多的设备安装空间，轴向的厚度要根据检测量程做匹配，保证功能单元的检测范围完全覆盖被测对象的运动区间。外层壳体的材质选用上，要兼顾抗振与抗干扰性能，避免周边设备的电磁信号对检测精度造成影响，各层结构之间采用密封压合的装配方式，能够适应车间多粉尘、少量油污的常规工业环境，不需要额外做独立的防护外壳。在结构细节处理上，内孔边缘做了倒角导向处理，安装时可以快速套入轴件，不会刮伤轴件表面的加工面，外圈的定位边预留了均匀分布的安装孔位，适配不同角度的安装固定需求，不管是水平布设的传动轴还是垂直布设的阀杆、管路，都能找到合适的固定角度完成安装。
