三向法兰式管路连接三通接头结构

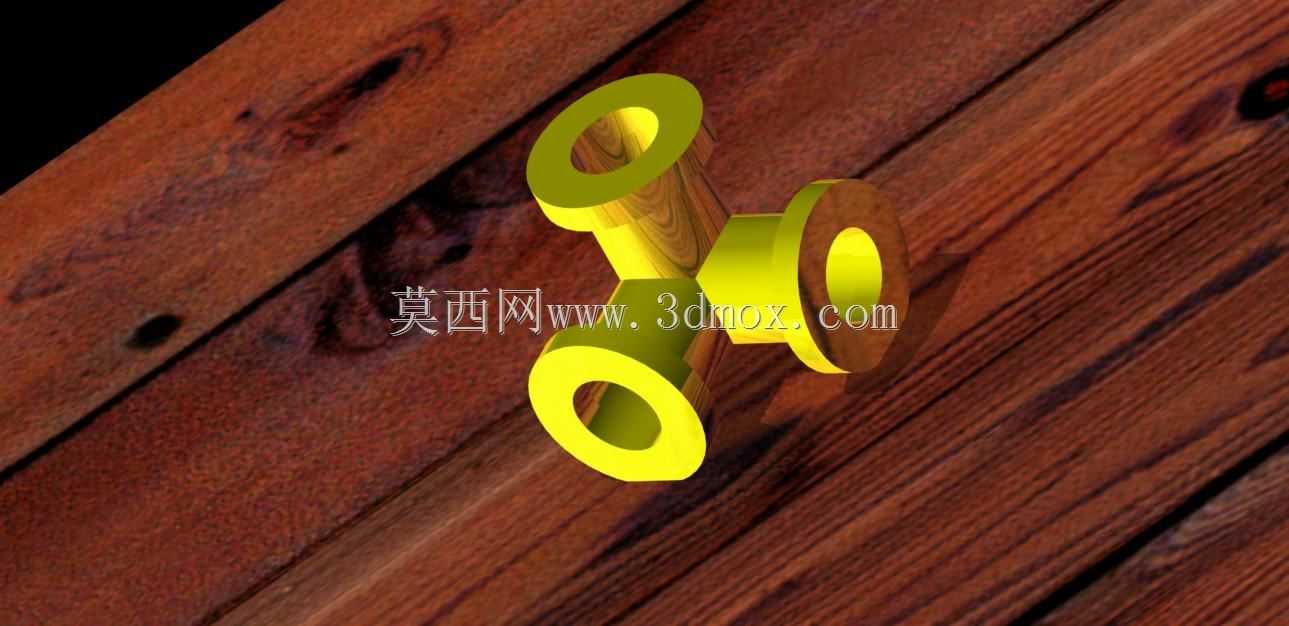

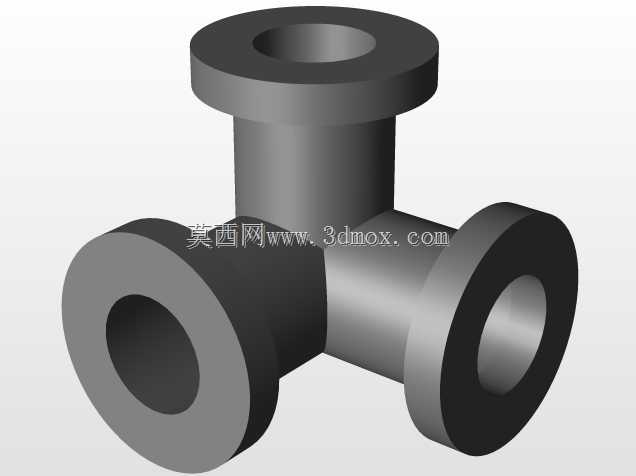

　　这类三向带法兰的连接接头，多应用在低压流体输送管路的分岔接驳场景，常见于实验室气路、小型化工试验装置、传感检测管路的节点布设，用来实现三个正交方向管路的连通，不需要额外焊接就能完成管路的转向与分流，在需要频繁拆装维护的检测管路中使用率很高。从结构设计来看，三个接口端都采用了标准凸缘法兰结构，法兰端面做了平整加工，安装时配合密封垫片就能实现端面静密封，避免管路内流体出现渗漏；三个接口的内孔直径保持一致，能保证流体在三个方向流转时不会出现局部节流，减少流阻带来的压力损失，适配同通径的管路对接。主体的三个连接臂采用等径正交布局，轴线两两垂直，安装时可以根据管路走向选择任意方向作为进出端，不需要额外调整接头角度，能适配水平、

　　竖直多方向的管路布设需求。法兰端的螺栓孔分布在凸缘圆周上，孔位做了等角度均分设计，和对应规格的管路法兰孔位完全匹配，安装时不需要额外扩孔或者调整位置，穿入螺栓紧固即可完成固定，安装边界上，接头整体的外轮廓没有突出的异形结构，相邻法兰的外圆之间预留了足够的扳手操作空间，紧固螺栓时不会出现工具干涉，能在狭小的管路安装空间内完成装配。建模过程中，优先保证三个接口的同轴度与正交度公差，避免安装后出现管路错位产生装配应力；法兰端面的粗糙度、内孔的过渡圆角都做了细节处理，内孔与法兰端面的垂直公差控制在合理范围，保证密封面贴合均匀，不会出现局部间隙导致的渗漏。这类接头相比焊接式三通，拆装更加便捷，后期维护更换管路元件时不需要切割管路，只需要拆卸法兰螺栓就能完成节点拆解，在需要经常更换传感器、检测元件的试验管路中，能大幅降低维护的工作量，同时法兰连接的结构强度足够承受常规低压管路的工作压力，不会出现接头脱落或者开裂的问题。
