机床传动用导向滑轨结构三维设计

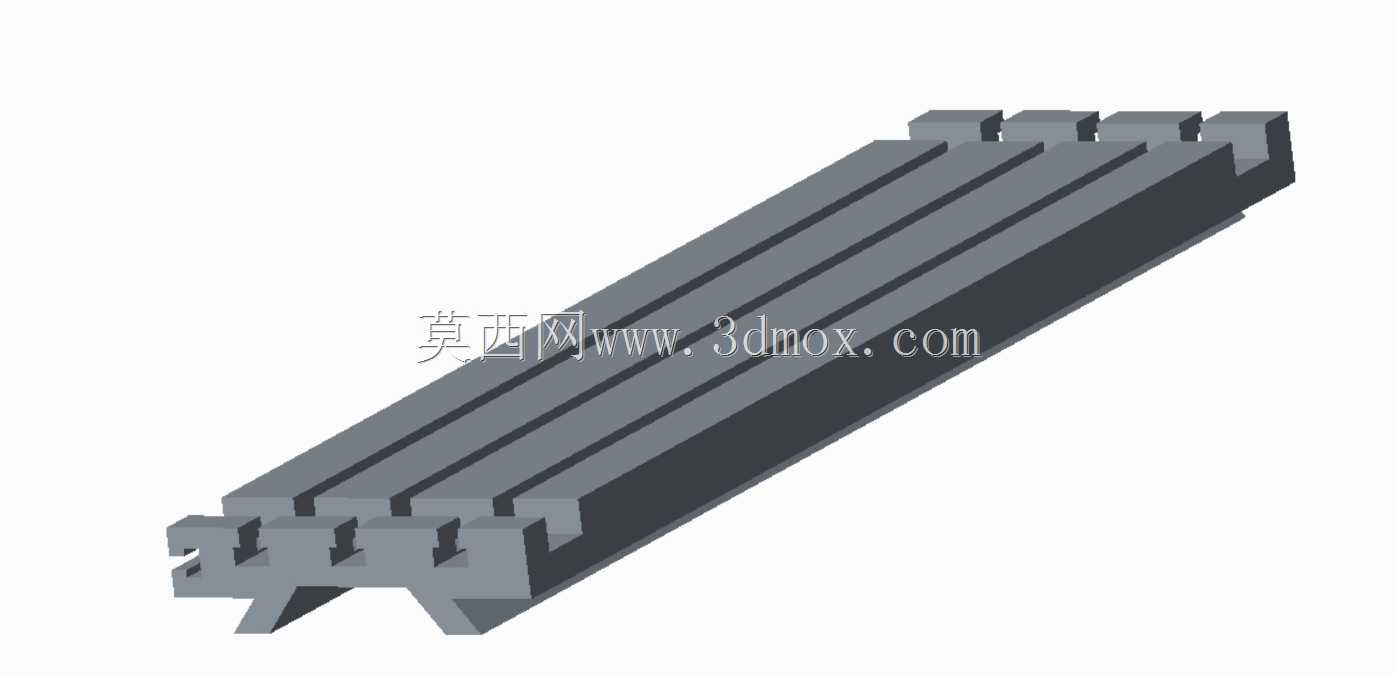

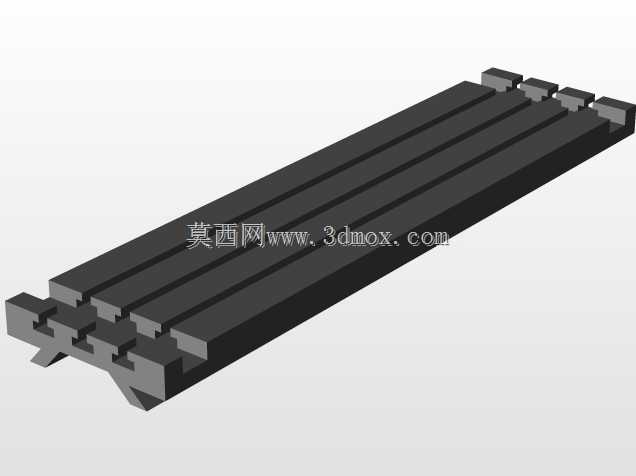

　　这类导向滑轨结构，主要应用在普通卧式车床、数控铣床的进给传动单元中，承担滑动副的直线导向承载功能，是机床进给系统里保障运动精度的核心基础零件。从实际工况出发，滑轨的顶面设置有三处等距分布的定位卡槽，卡槽的尺寸公差严格按照IT7级精度设计，可直接与进给工作台的定位凸台配合，不需要额外加装定位销，装配时能快速完成对位，减少现场装配的配作工作量。滑轨的两个支脚呈对称斜向布置，倾斜角度经过受力校核，当工作台承载最大切削载荷做往复进给运动时，支脚的受力方向可将垂直载荷均匀分散到床身的安装基准面，避免局部应力集中导致的滑轨变形，长期运行下的直线度保持能力比直支脚结构提升近三成。设计过程中，首先要匹配对应机床的行程边界，

　　滑轨的有效滑动长度要覆盖工作台的最大进给行程，两端预留出足够的缓冲安装位，防止工作台超程运行时出现硬碰撞。滑轨的截面厚度根据承载的切削力大小核算，常规中小型机床使用的该类滑轨，截面厚度控制在25-35mm区间，安装孔位的间距严格遵循对应机床床身的预装螺纹孔位置，不需要对床身进行二次加工即可完成替换安装，适配性较强。滑动接触面的粗糙度要求控制在Ra1.6以内，建模时特意预留了0.2-0.3mm的刮研余量，方便后期装配时通过人工刮研调整接触精度，保证滑动面的接触斑点达到每平方厘米不少于12个的行业标准。滑轨的侧面设置有防尘密封槽，可嵌入毛毡密封条，阻挡切削过程中产生的铁屑、切削液进入滑动配合面，减少滑动面的磨粒磨损，延长零件的使用寿命。

　　从安装边界来看，滑轨整体宽度不超过床身导轨的安装面宽度，支脚的安装孔采用沉头设计，螺栓紧固后沉头面低于滑轨滑动面1.5mm以上，不会与运动的工作台产生干涉。建模时对所有的棱角处都做了R2-R3的圆角过渡，一方面消除热处理过程中的应力集中点，降低淬火环节出现开裂的风险，另一方面也避免装配过程中尖锐棱角划伤操作人员。这类滑轨除了应用在金属切削机床上，也可适配部分自动化输送线的直线导向工位，只要载荷参数、安装尺寸匹配，就能直接替换使用，不需要对整体结构做大幅修改。
