集成式多通路内螺纹连接球阀结构

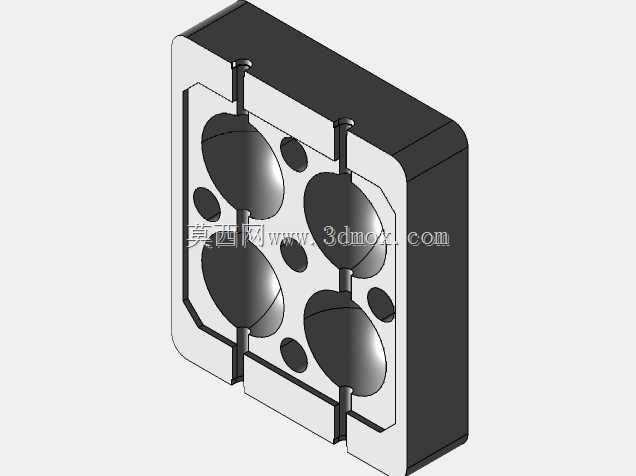

　　这款集成式多通路球阀结构，主要面向紧凑型流体控制回路的集成安装场景，常见于小型液压动力单元、实验室气路分配台、半导体制程特气供应支路等对安装空间有严格限制的工况中，替代传统分散布置的多个单路球阀，减少管路接头数量与潜在泄漏点。从结构设计来看，该阀采用阀块集成式布局，将四个独立的球形阀芯通路整合在同一块方形阀体内，相邻通路之间通过实体筋位做完全隔断，避免不同通路的流体出现串腔问题，每个通路都配置独立的内螺纹连接端，可直接对接对应通径的金属管路或软管接头，无需额外加装过渡连接板。设计阶段优先考虑了安装边界的适配性，阀体整体为规整的长方体结构，四个安装角预留了沉头固定孔位，可直接通过螺栓固定在安装面板或阀组基座上，

　　安装时无需预留额外的侧向操作空间，阀芯的操作端统一布置在阀体正面，可适配手柄操作或者加装小型气动执行器实现自动控制，操作力矩经过平衡设计，手动操作时无需过大的扳动力度。在功能特性上，每个通路的球形阀芯都采用全通径结构，流体通过时的压损极小，不会对管路内的流体流速造成明显影响，密封面采用球面与密封座的线接触密封形式，在低压气体、中低压液压油、常规水基流体的工况下都能实现可靠的截断密封，长期使用也不会出现密封面磨损导致的内漏问题。内螺纹部分采用标准管螺纹设计，螺纹的有效啮合长度满足常规管路连接的强度要求，安装时只需按照标准扭矩拧紧即可，不会出现螺纹滑牙或者密封不严的问题，阀体内部的流道做了圆角过渡处理，

　　避免流体在流道拐角处形成湍流造成的压力损失与管路振动。从建模细节来看，模型完整还原了阀块的外部轮廓、每个通路的球形阀芯型腔、内螺纹的牙型结构、安装孔的沉头尺寸以及相邻通路之间的隔断壁厚，所有配合面的尺寸公差都按照常规机加工精度设置，可直接用于阀块的加工工艺编制、装配干涉检查以及流体仿真分析的基础模型，在进行阀组集成设计时，可直接将该模型导入装配环境，匹配周边管路与固定结构的安装位置，提前排查安装空间不足、管路干涉等潜在问题。
