数控铣床高精度测高装置结构设计

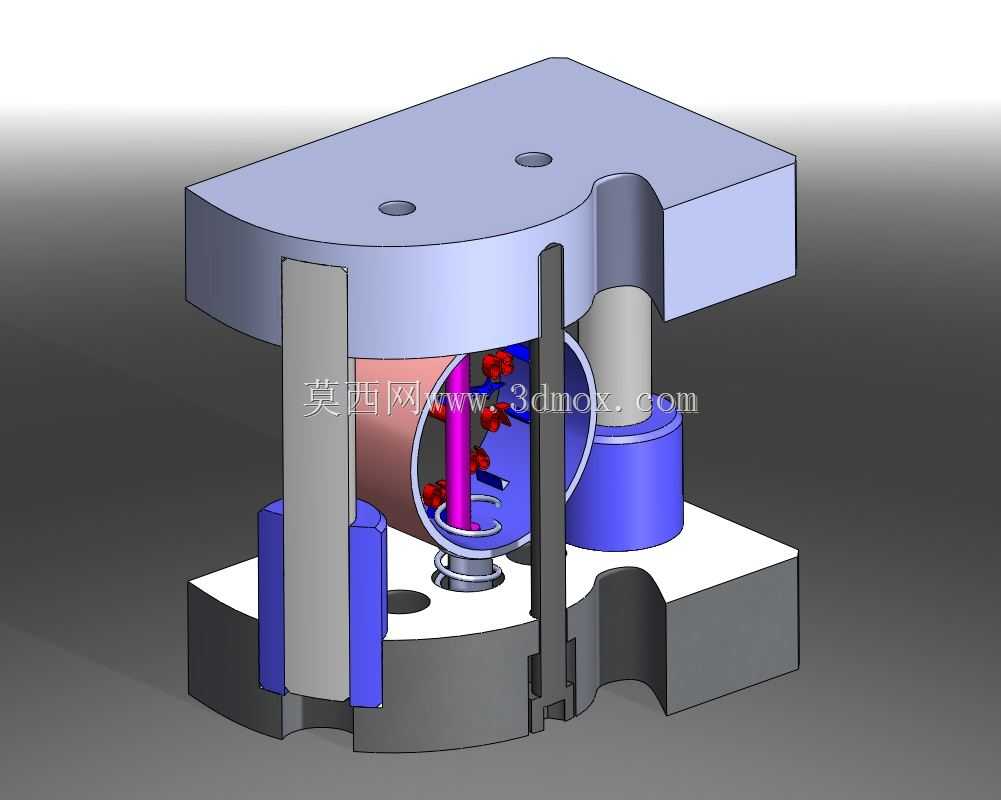

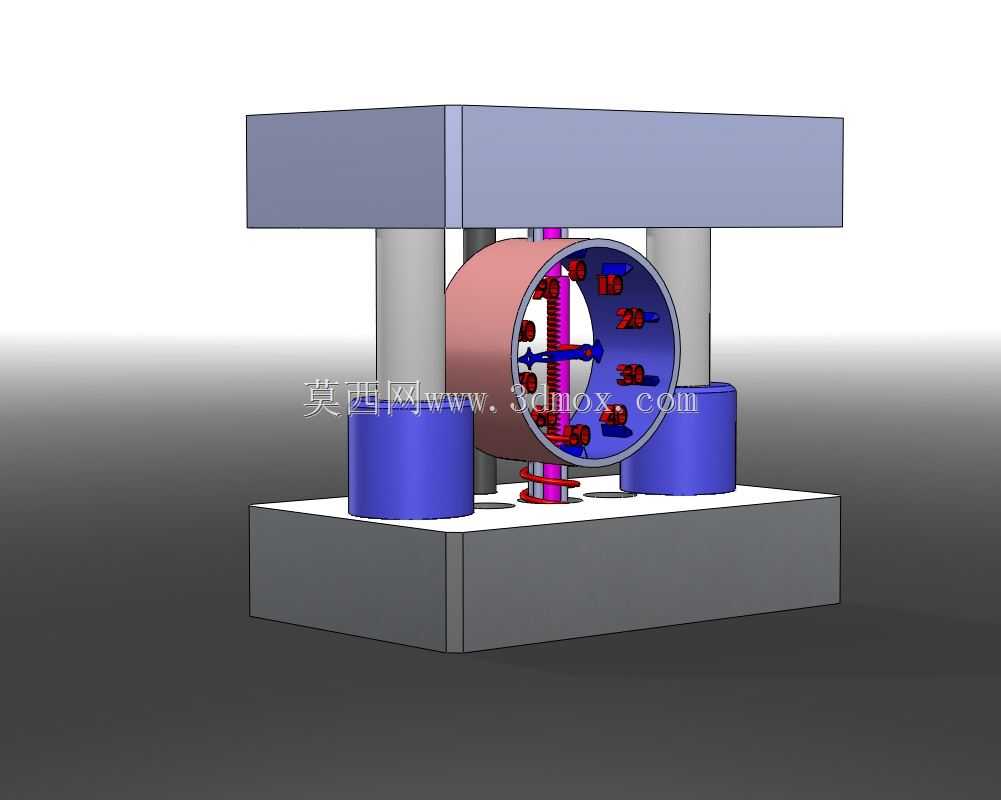

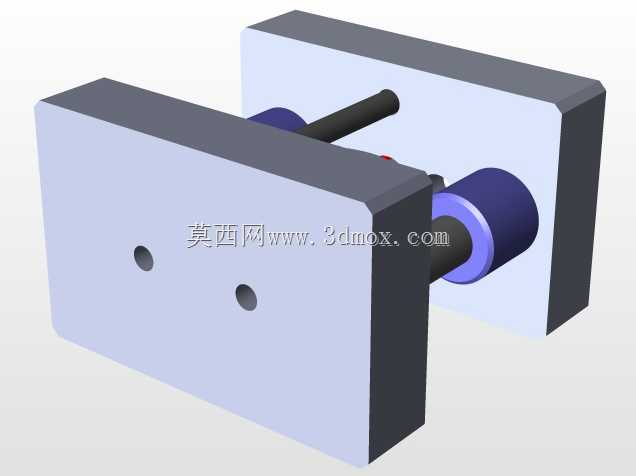

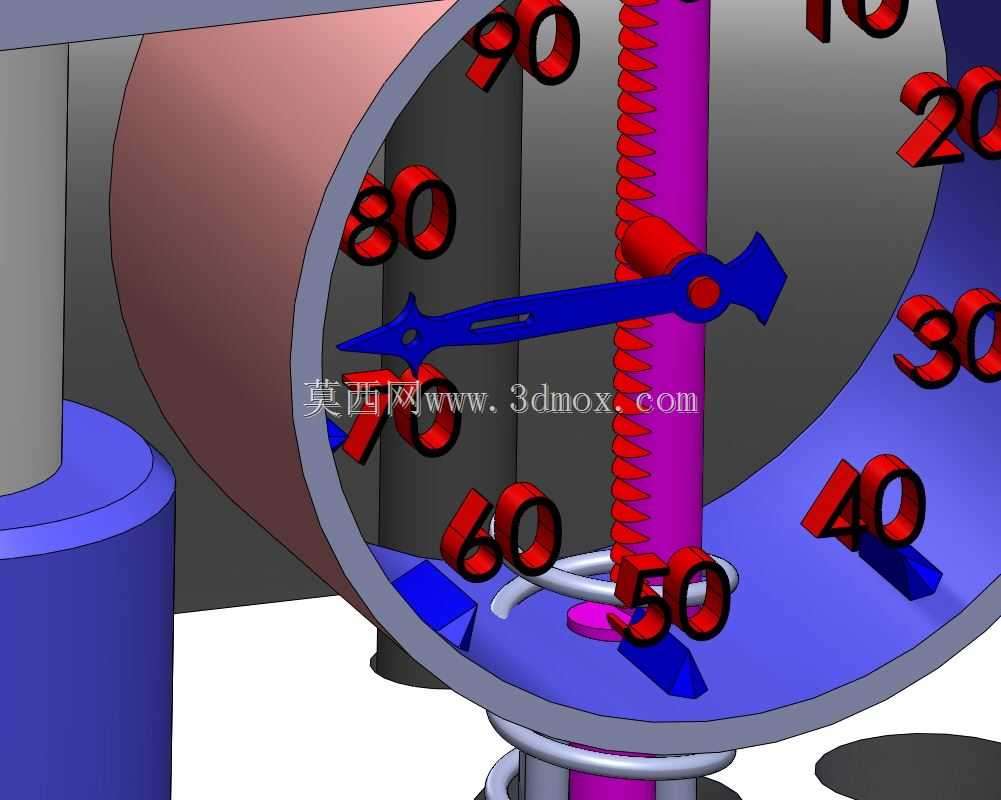

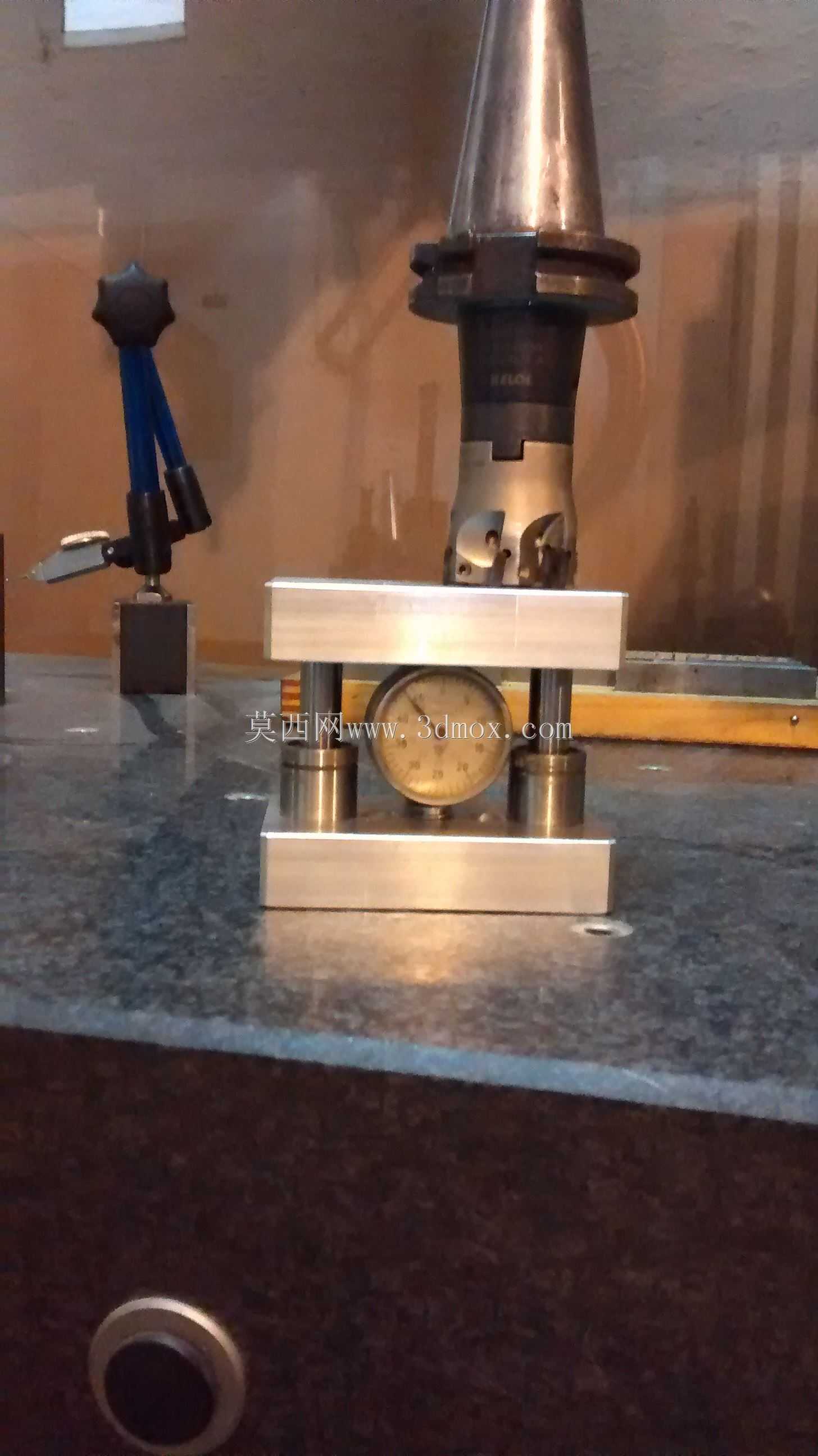

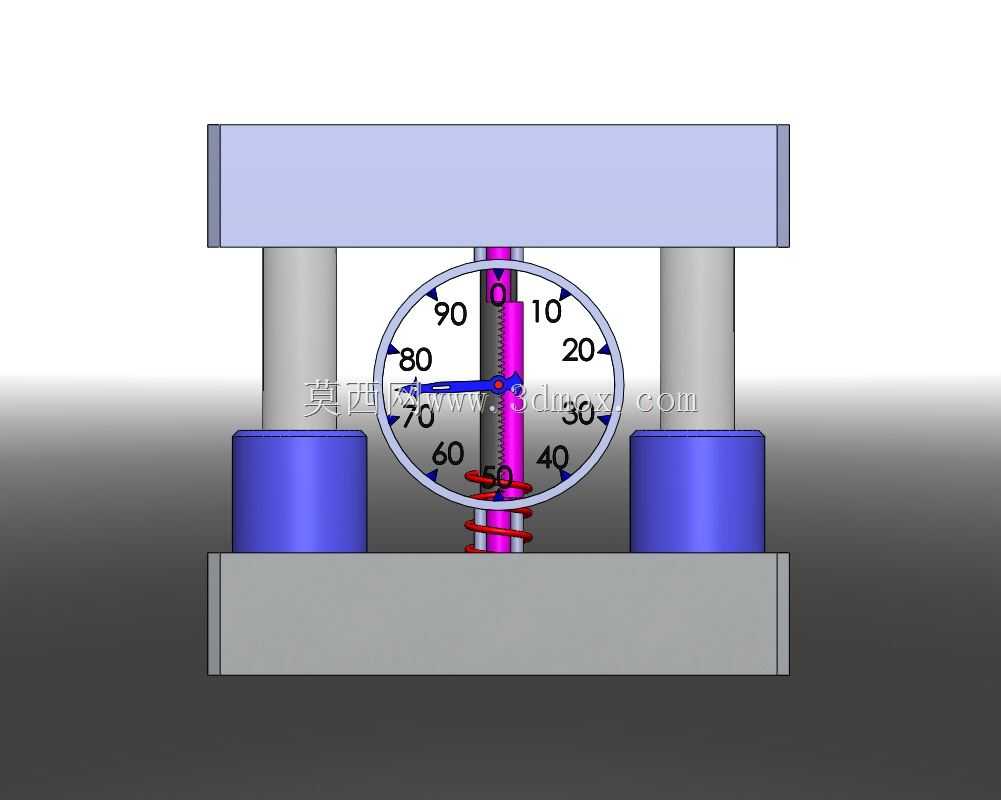

这套测高装置主要适配立式数控铣床的加工工位在线检测需求，针对批量零件加工过程中刀具长度补偿校准、工件Z向基准定位、加工后台阶高度尺寸复核等场景设计，可直接安装在铣床工作台的闲置工位，无需改动机床原有结构，也不会占用工件装夹的有效行程区域。从结构布局来看，装置采用四柱式支撑框架，底部为整块铸铁材质的安装基座，基座底面加工有定位键槽，可与铣床工作台的T型槽配合实现快速定位，安装时仅需通过T型螺栓压紧即可完成固定，基座的整体厚度控制在80mm，长宽尺寸为320mm×280mm，适配绝大多数中小型立式数控铣床的工作台安装边界，不会和机床的行程限位块产生干涉。上部的横梁为铝合金材质，内部集成测量单元的信号传输线路，避免加工过程中切削液、铁屑对线路造成损伤，横梁下方的两个支撑柱为镀铬光轴，配合直线轴承实现测量压头的上下导向，导向行程为120mm，可覆盖常规零件加工过程中0-100mm的Z向尺寸测量需求。中间的环形主体为测量单元的安装载体，内部布置有多组接触式位移传感器，可同时对工件的圆周方向多点高度差进行检测，避免单点测量带来的平面度误差影响检测精度，传感器的测头采用红宝石材质，耐磨性强，长期接触工件表面也不会产生磨损量超差的问题。装置底部的两个蓝色缓冲座为阻尼缓冲结构，在测量压头下行接触工件时起到缓冲作用，避免刚性冲击损坏传感器或者压伤工件已加工表面，中间的紫色丝杠副为手动调节机构，可根据不同工件的装夹高度调整测量单元的初始位置，调整到位后通过侧面的锁紧手柄固定即可，无需每次检测都重新校准装置基准。在实际加工场景中，操作人员完成工件装夹后，可将机床主轴移动到测高装置上方，通过主轴端面接触测量压头完成刀具长度的自动补偿，也可在工件加工完成后，将工件移动到测量工位，通过测头接触工件的加工面，直接读取Z向尺寸数值，无需将工件拆下送到质检室用高度尺检测，大幅减少工件的拆装周转时间，也避免二次装夹带来的定位误差。设计过程中充分考虑了机加工现场的恶劣工况，所有外露的运动部件都加装了防尘折布和密封圈，可有效阻挡铁屑、切削液进入装置内部，装置的整体防护等级达到IP54，可适应铣床加工过程中飞溅的切削液和扬尘环境，日常维护仅需定期给导向光轴涂抹少量润滑脂即可，无需复杂的拆解保养。测量单元的信号输出端预留有标准IO接口，可直接对接数控铣床的PLC系统，实现测量数据的自动读取和刀具补偿值的自动写入，无需人工记录数值手动输入参数，进一步降低人为操作带来的误差。
