数显百分表配套安装固定支架结构

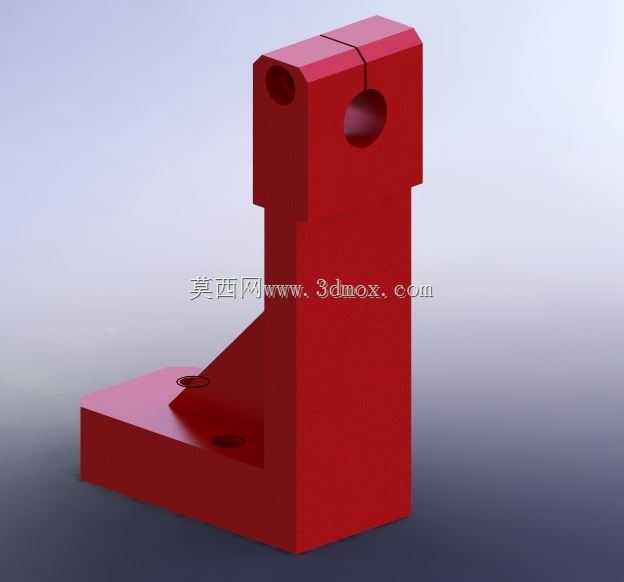

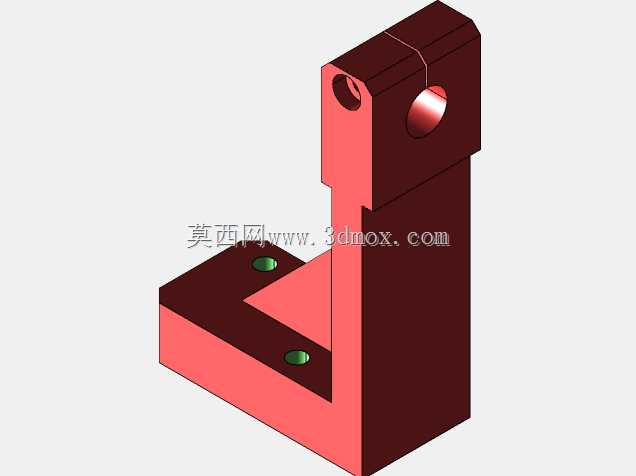

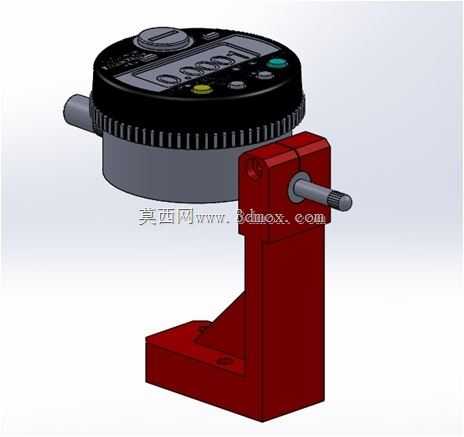

在机械加工现场的工序间尺寸检测、工装夹具调机找正、精密零部件形位公差测量场景中，这类配套数显百分表使用的固定支架是一线检测工位的常用辅具，区别于通用磁性表座，这款支架采用L型一体式铸铁基座结构，没有额外的磁座开关与万向调节臂，整体刚性更强，适合固定在检测台、专用检具的安装基准面上做重复性定点测量，避免万向臂长期使用产生的间隙窜动影响测量读数稳定性。从结构设计逻辑来看，支架底部为带安装孔的矩形安装基面，可通过内六角螺栓直接锁紧在预设的安装平台上，竖直支撑臂与水平基座之间设置了三角形加强筋，抵消测量过程中测杆受力产生的倾覆力矩，上部的表夹安装孔与竖直臂呈垂直布局，孔位加工有开口槽与锁紧螺栓结构，松开锁紧螺栓时可调整百分表夹持套筒的插入深度，适配不同测量行程下的表体高度需求，锁紧后可完全固定表体位置，不会出现测量过程中表体下滑偏移的问题。实际使用时，数显百分表的夹持套筒插入支架上部的安装孔内，根据被测工件的基准面高度调整表体伸出长度，确保测头垂直抵靠在被测表面上，预压1-2圈量程后锁紧固定，即可开展连续的批量检测作业，这种固定安装方式比手持表测量的重复精度更高，也不需要每次测量前重新找正表的垂直度，能大幅提升流水线旁批量检测的效率。安装边界方面，支架底部的两个安装孔中心距适配常见的检具平台T型槽间距，上部夹持孔的内径匹配标准百分表、千分表的夹持套筒外径，不需要额外加装转换套即可直接装夹，整体竖直高度覆盖常规小尺寸零部件的测量高度范围，不会因为支架过高导致测量时表体晃动，也不会因为高度不足导致测头无法接触到被测基准面。和常规的万向磁性表座相比，这款支架没有多余的活动关节，长期使用后不会出现关节锁紧失效的问题，维护成本极低，适合在固定检测工位长期使用，比如轴承内圈外径圆度检测、轴类零件径向跳动检测、工装定位块的高度差检测等场景，都能通过这款支架固定数显百分表完成稳定的测量作业，结构上没有冗余设计，所有结构都围绕提升装夹刚性、保证测量垂直度两个核心需求设计，基座的底面经过磨削加工，平面度控制在合理公差范围内，安装后不会因为基面不平导致表体倾斜，影响最终的测量读数准确性。
