车床加工用可调式中心找正定位量具

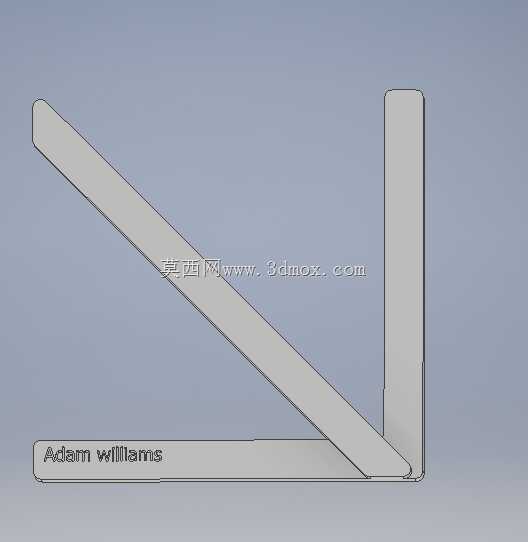

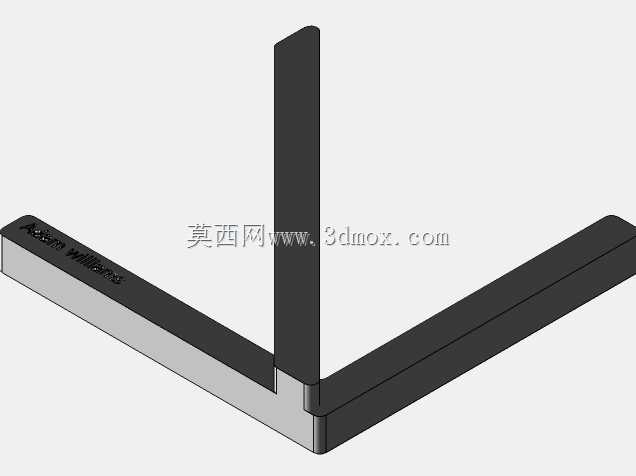

在车床加工作业场景中，工件装夹后的中心定位精度直接影响后续车削工序的同轴度、尺寸公差表现，这款中心找正规具正是针对圆形、方形截面工件的中心快速定位需求设计，可适配不同尺寸规格的棒料、方料装夹找正环节，替代传统划线找正的繁琐流程，大幅缩短装夹辅助时长。从结构设计来看，该量具采用L型固定直角边搭配可摆动斜向定位边的组合结构，直角边的两个内侧面作为定位基准面，加工时严格保证两基准面的垂直公差控制在0.02mm以内，避免基准偏差带来的找正误差；斜向定位边与直角顶点的铰接结构采用间隙配合设计，摆动阻尼适中，既可以灵活转动适配不同尺寸的工件，又能在抵靠工件边缘时保持位置稳定，不会因轻微碰触出现偏移。实际使用时，将L型直角边的两个内侧面分别贴紧工件相邻的两个外侧端面，缓慢转动斜向定位边使其抵靠在工件的第三个侧边，此时斜向定位边与直角内角的角平分线重合，沿斜向定位边划线即可得到工件的中心基准线，无论是圆形截面的轴类棒料，还是方形截面的型材工件，都能通过一次定位完成中心找正，无需多次调整测量位置。考虑到车床作业现场的油污、铁屑环境，量具整体采用高碳钢薄板冲压成型后做淬火硬化处理，表面硬度达到HRC45-50，边缘做倒角钝化处理，既保证长期使用不会因磕碰、摩擦出现基准面磨损，又能避免锋利边角划伤操作人员。外形尺寸上，直角边的有效定位长度覆盖常规车床加工的10-200mm直径/边长工件范围，整体厚度控制在3mm，不会因量具本身厚度过大影响划线操作的便利性，铰接点采用同材质铆钉铆接，无额外突出的紧固件，不会在贴靠工件端面时出现干涉。除了车床卡盘装夹找正外，该量具也可用于尾座顶尖的对中校准、木工方料开料的中心定位、五金工件钻孔前的孔位找正等场景，斜向定位边表面蚀刻的基准刻度线，可辅助操作人员快速判断工件的偏心量，在小批量修配加工场景中，无需依赖百分表等精密量具即可完成快速找正，适配机加工、木工制作、设备维修等多场景的中心定位需求。设计过程中特意简化了整体结构，没有多余的调节锁紧部件，依靠铰接阻尼即可保持定位状态，降低了日常维护的需求，即使在无专用工具的现场环境下，也能快速完成工件中心定位作业，有效解决传统找正方式依赖操作人员经验、效率低下的问题。
