西克FX0-GENT安全网关通信模块三维结构

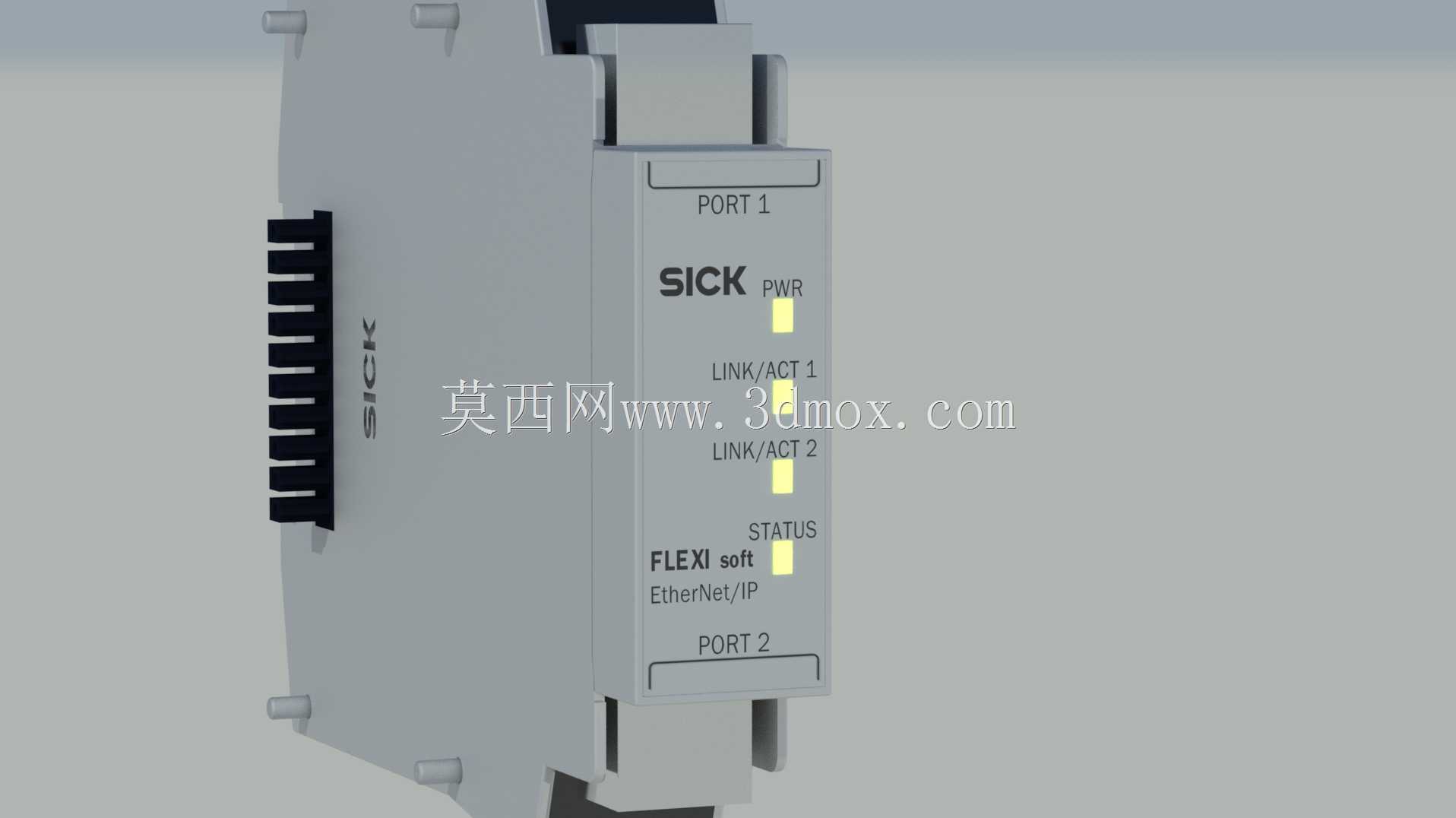

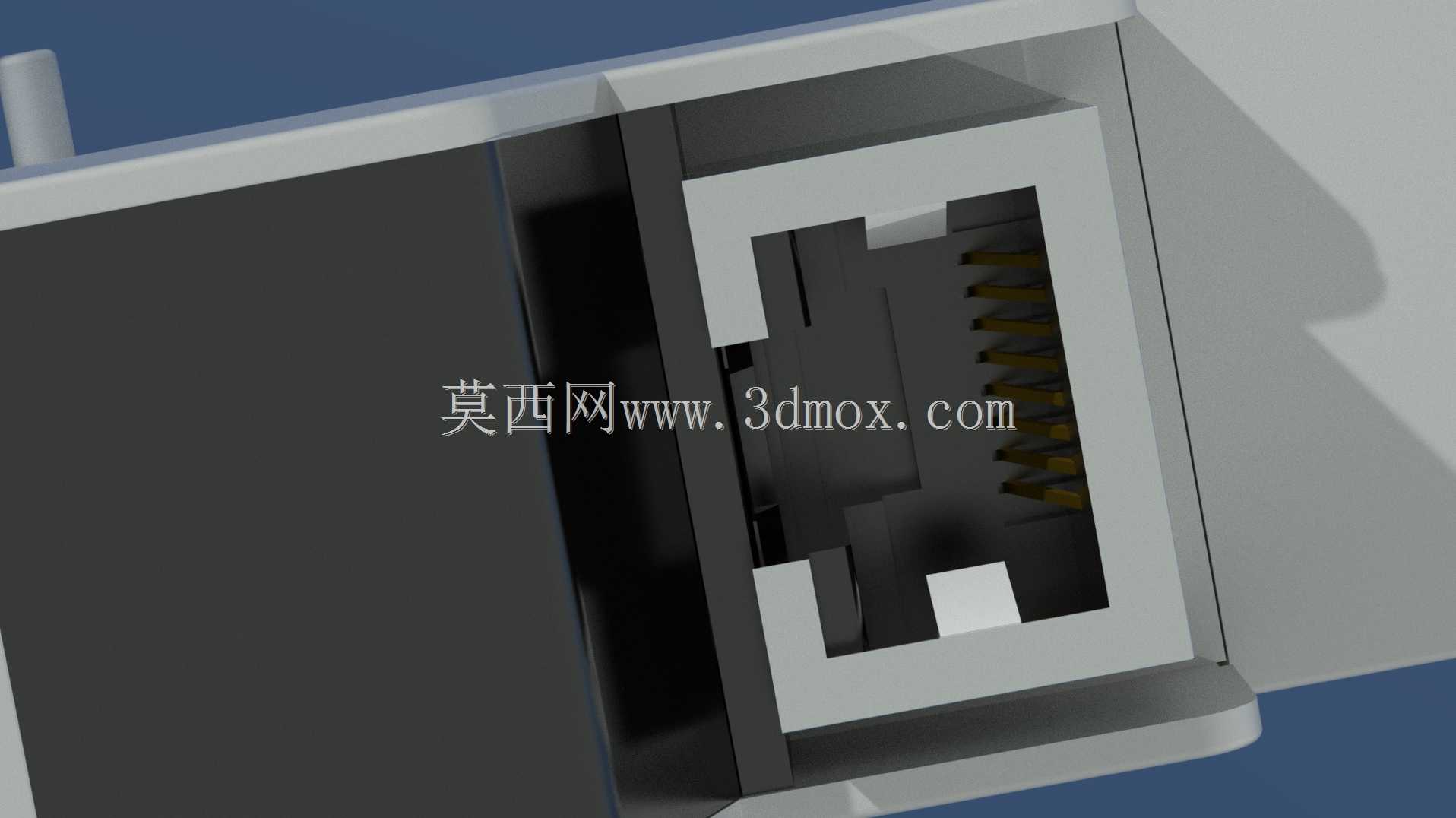

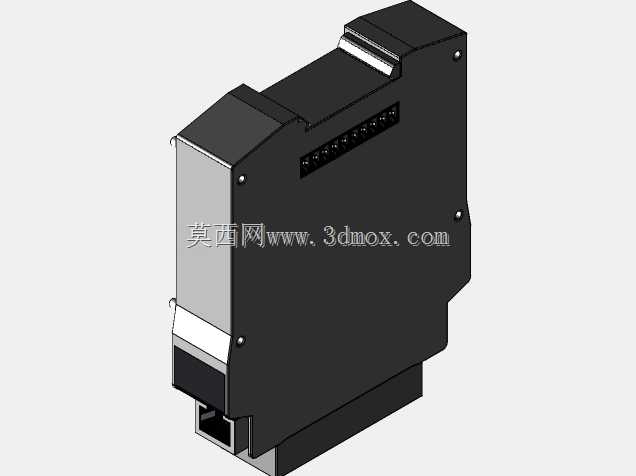

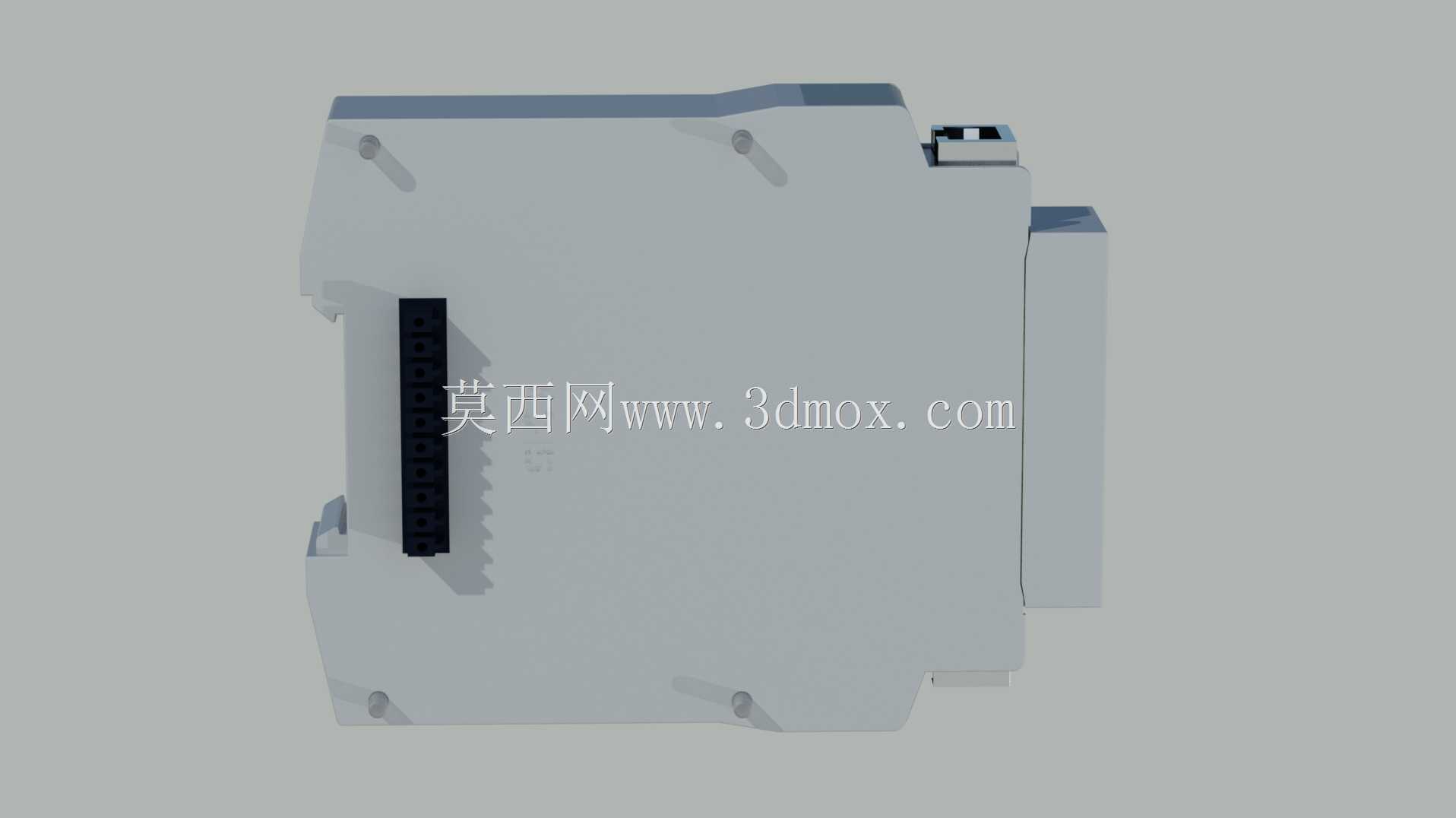

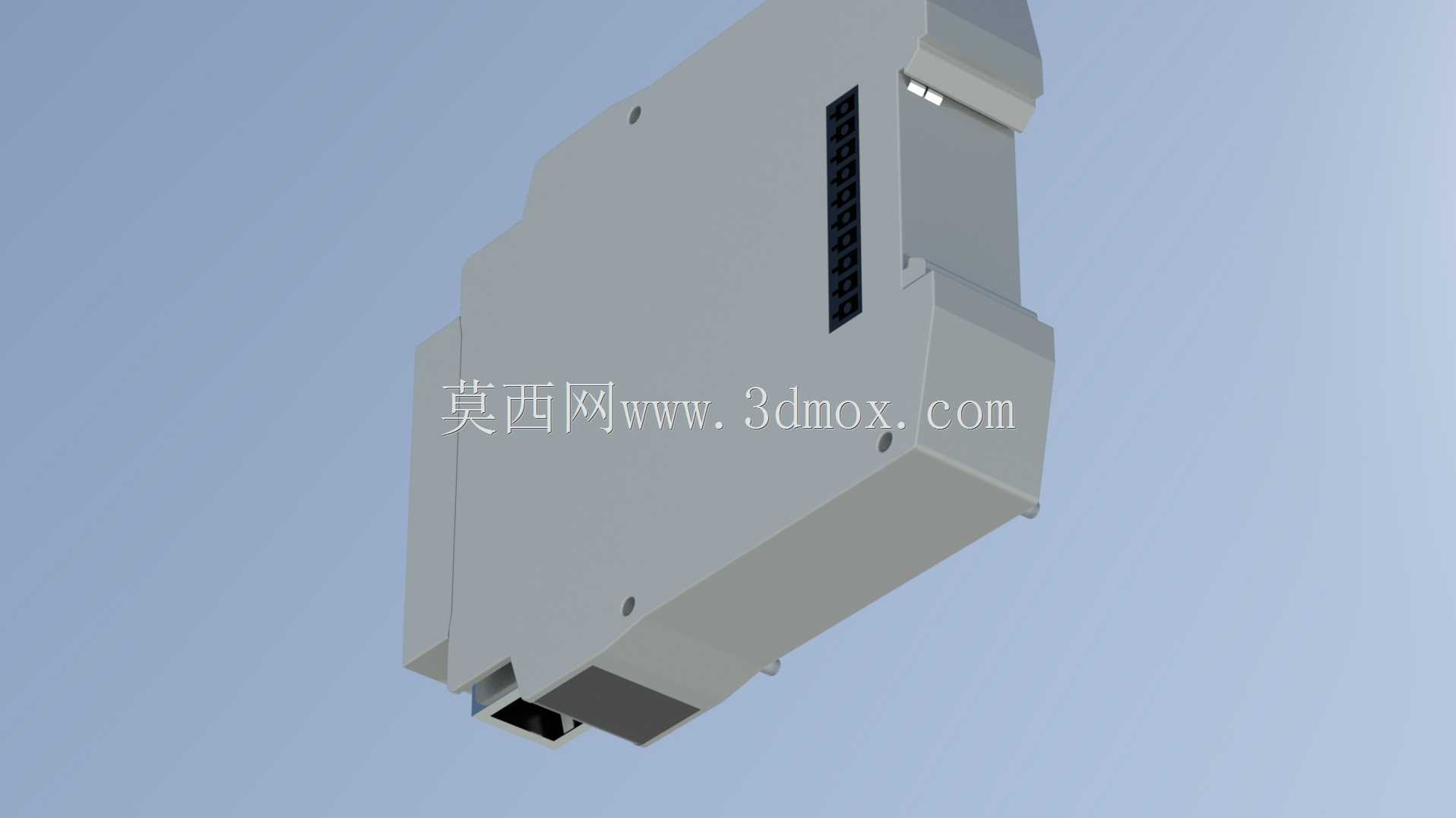

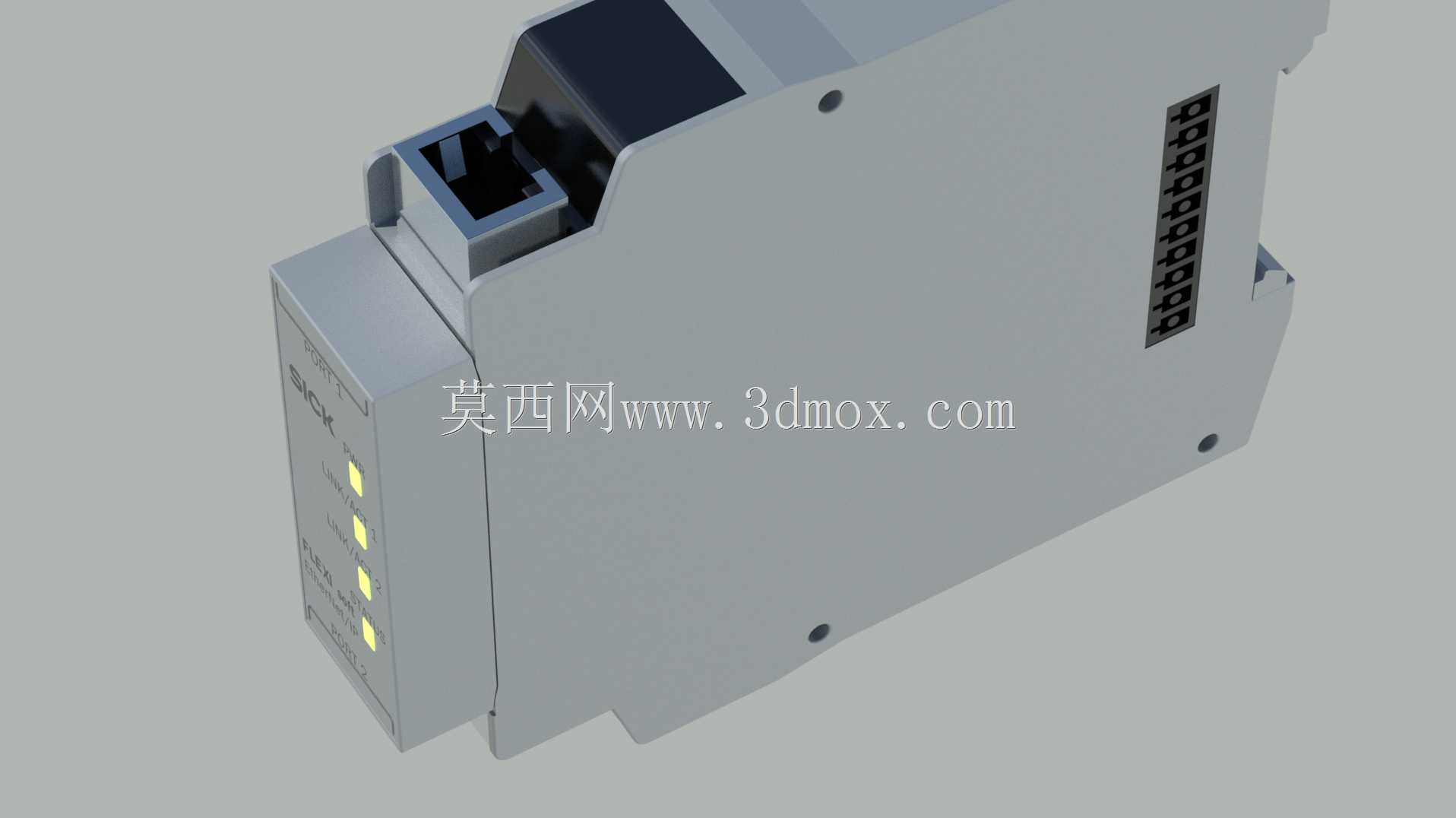

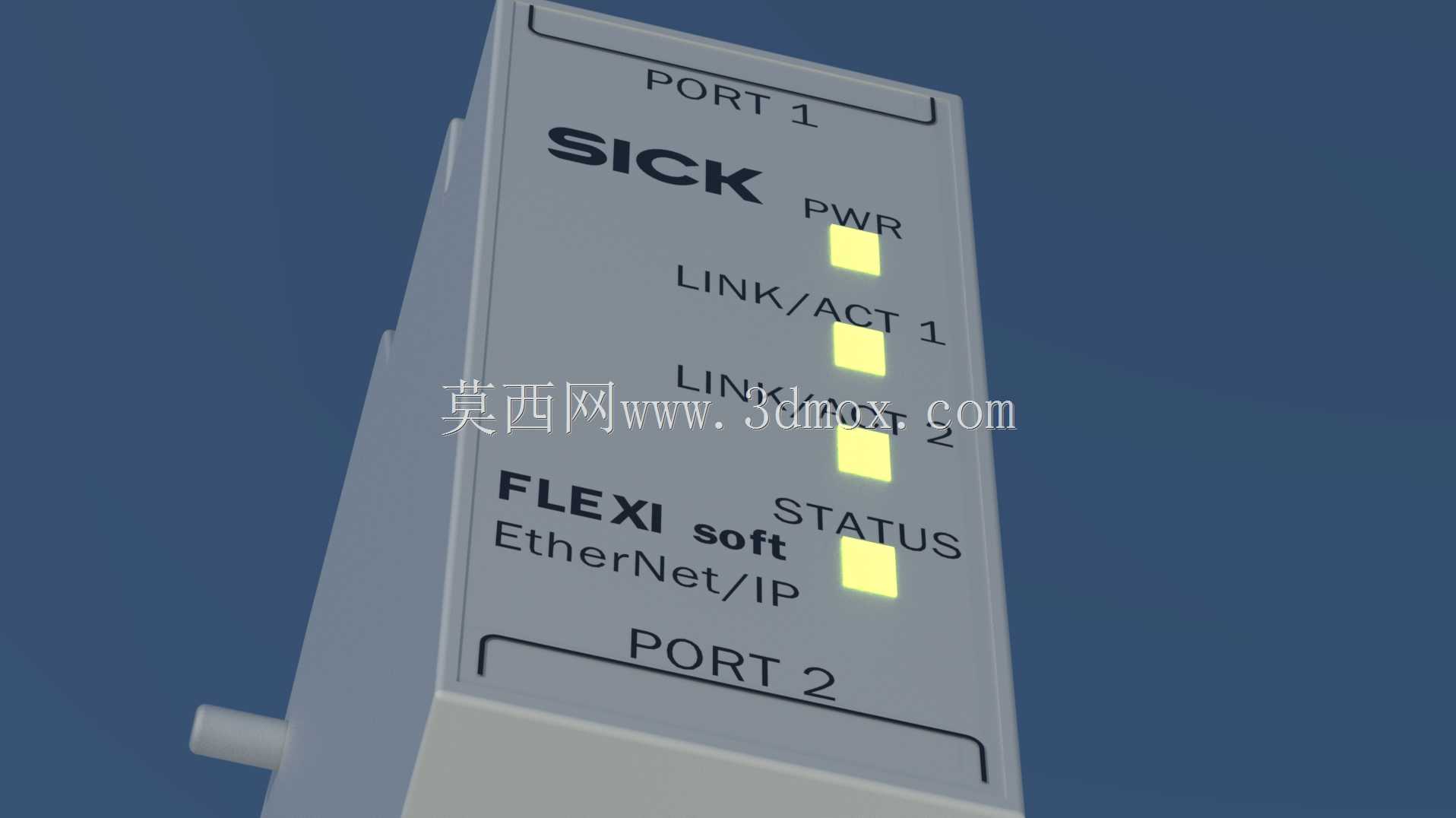

在自动化产线的安全控制系统搭建中，这类安全网关模块承担着安全控制器与上层工业以太网之间的数据交互枢纽作用，常见于汽车焊装线、物流分拣线、包装机组这类需要多节点安全信号联动的场景，负责将安全输入输出模块的状态数据实时上传至主控PLC，同时下发安全逻辑指令，保障整线安全回路的响应时效。从结构设计来看，该模块采用标准DIN导轨安装的卡扣式壳体，整体为窄幅长方体造型，宽度适配35mm标准导轨的安装间距，壳体侧面预留了导轨卡装的弹性卡扣位，背部做了防滑定位筋，安装时无需额外紧固件，直接卡入导轨即可完成固定，相邻模块之间可通过侧边的总线接插件实现无缝拼接，减少柜内布线的冗余量。正面面板的布局完全围绕现场调试与运维需求设计，上下排布两个RJ45以太网接口，分别标注PORT1与PORT2，支持线性拓扑的网络组网，无需额外配置交换机即可实现多模块级联；接口旁依次设置电源指示灯、两个链路活动指示灯、状态指示灯，运维人员在柜外即可直观判断模块供电、网络连接、运行状态是否正常，无需借助软件读取参数。壳体侧面做了竖向的散热格栅，对应内部电路板的发热元件位置，在密闭电控柜内也能保证自然对流散热，避免长时间运行出现过热降频。建模过程中严格还原了实物的安装边界尺寸，包括接口的沉台深度、指示灯的凸台高度、侧边卡扣的活动行程，在做电控柜三维布局时，可以直接调用该模型核对安装间隙，避免出现模块与线槽、其他元器件干涉的问题，同时面板上的丝印标识也做了等比例还原，方便做虚拟调试时快速识别端口功能。这类模块的设计核心是兼顾工业现场的安装便利性与运维直观性，所有外部操作接口都布置在正面，接线、调试都无需拆卸模块，壳体的阻燃塑料材质也满足电控柜内的防火等级要求，拼接式的结构设计让安全系统扩展时只需追加对应模块即可，无需重新规划安装空间。
