六边形多卡位定位夹具基座结构

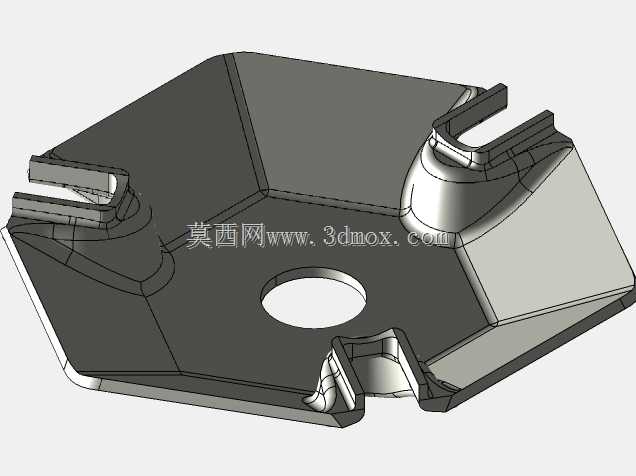

该夹具基座多用于多工位自动化装配、小件精密加工环节的工件定位，常见于小尺寸五金件、塑胶结构件的批量装夹场景，可配合气动压装、螺丝锁付、视觉检测工位完成工件的快速固定，避免加工或装配过程中工件移位导致的尺寸偏差。从结构设计来看，主体采用六边形盘式布局，中心预留贯穿圆孔，可直接穿过定位销或锁紧螺栓，与设备工作台面完成基准固定，中心孔的同轴度公差可控制在0.02mm范围内，保证整体装夹的基准统一。盘体边缘均匀分布三处带开口槽的卡位凸台，每个凸台的卡槽尺寸匹配对应工件的定位凸缘，开口槽设计可兼容工件快速取放，无需完全拆卸锁紧件即可完成上下料操作，能有效缩减单工位的上下料辅助时间。凸台与盘体主体的衔接处做了圆弧过渡加强处理，避免长期受装夹应力出现应力集中开裂的问题，盘体底部做了0.5mm深度的沉台设计，安装时可贴合工作台面的定位凹槽，进一步限制基座的横向窜动。设计过程中优先考虑了装夹的通用性，三处卡位的角度间隔经过反复校核，可同时兼容三种同基准不同外形的小件装夹，减少生产线换型时的夹具更换频次。外形尺寸上，盘体对边距控制在120mm左右，整体厚度18mm，安装边界可适配多数小型自动化设备的工作台T型槽间距，无需额外加工转接板即可直接安装。卡位凸台的卡槽深度为6mm，开口宽度8mm，可卡接对应厚度的工件凸缘，装夹时工件与卡槽的贴合面预留0.05mm的间隙，既保证工件顺利卡入，又不会出现过大的旷量影响定位精度。盘体上表面做了平面度处理，平面度公差控制在0.01mm以内，保证工件放置后无翘曲，加工或装配时的受力均匀。这类夹具基座在实际产线应用中，通常会配合弹簧压片或小型气动压头使用，在工件卡入卡槽后完成侧向压紧，避免高速加工时工件飞出，整体结构没有冗余设计，所有特征都服务于快速定位、稳定装夹的核心需求，加工时可采用整块铝合金铣削成型，重量轻且不易锈蚀，适合电子配件、小五金件的量产加工场景使用。
