简易90度手动分度夹持工装结构

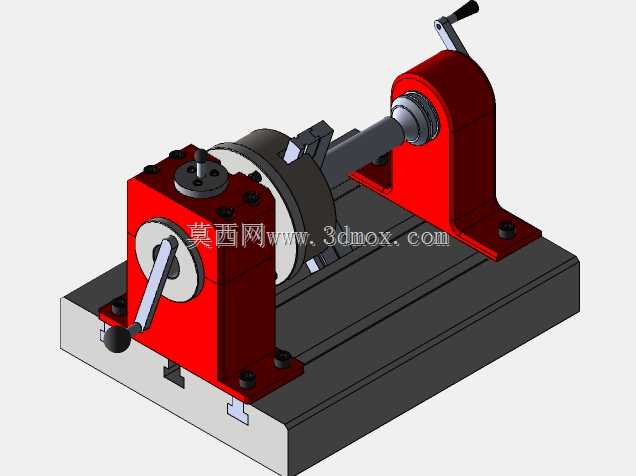

这款手动分度夹持装置主要面向小型零件的等分加工场景，在小批量机加工、钳工修配、教学实训场景中有着很高的实用价值，尤其适合需要快速完成90度回转定位的工件装夹作业，不需要复杂的数控转台配套，纯手动操作即可完成精准的工位切换。从结构布局来看，装置采用双支座承载的卧式布局，左侧为带操作手柄的分度锁紧箱体，右侧为尾座回转支撑，中间配套三爪卡盘类夹持部件，整套机构固定在一体化铸铁平台基座上，安装时只需将基座通过底部T型槽螺栓固定在钻床、铣床工作台或者钳工台面上即可，不需要额外制作转接安装板，基座的平面度直接决定整套机构的回转精度基准。设计过程中优先考虑了操作的便捷性，左侧的操作手柄集成了分度销插拔与锁紧功能，转动手柄即可完成分度销的脱开，回转到位后分度销在弹簧作用下自动卡入定位槽，不需要额外的锁紧操作，单次90度分度的操作时长可以控制在2秒以内，适合高频次的工位切换作业。右侧尾座采用可滑动式设计，松开底部锁紧螺栓即可沿基座上的导轨调整支撑间距，适配不同轴向长度的工件装夹，尾座顶尖的伸出量可以通过尾部的手轮微调，保证工件装夹后不会出现轴向窜动。分度定位结构采用圆柱销配合定位套的形式，定位套与回转主轴采用过盈配合装配，四个定位槽沿主轴圆周90度均匀分布，定位销与定位槽的配合间隙控制在0.02mm以内，保证重复分度精度可以满足钻孔、轻铣、划线等常规工序的精度要求，不需要额外的精度校准。整套机构的外形尺寸控制在小型工作台适配范围内，基座长度不超过400mm，宽度不超过200mm，整体高度不超过180mm，不会占用过多的工作台操作空间，手动操作力经过杠杆比优化，普通操作人员单手即可完成分度操作，不需要施加过大的操作力。在功能拓展性上，中间的夹持部件可以根据加工需求更换，除了标配的三爪卡盘，还可以换装专用夹具、花盘等装夹附件，适配异形零件的装夹需求，支座内部的轴承采用深沟球轴承搭配推力轴承的组合，既可以承受径向切削力，也可以承受轴向的钻削进给抗力，在轻负荷加工场景下不需要额外增加支撑结构。整套结构没有复杂的传动部件，日常维护只需要定期给分度销、轴承位置加注润滑脂即可，故障率极低，非常适合小型加工车间、实训教学场景使用，相比电动或者数控转台，成本优势明显，操作门槛更低，不需要专业的编程或者电气调试知识，新入职操作人员经过简单讲解即可上手使用。
