食品行业杯装饮品成型封装包装设备结构

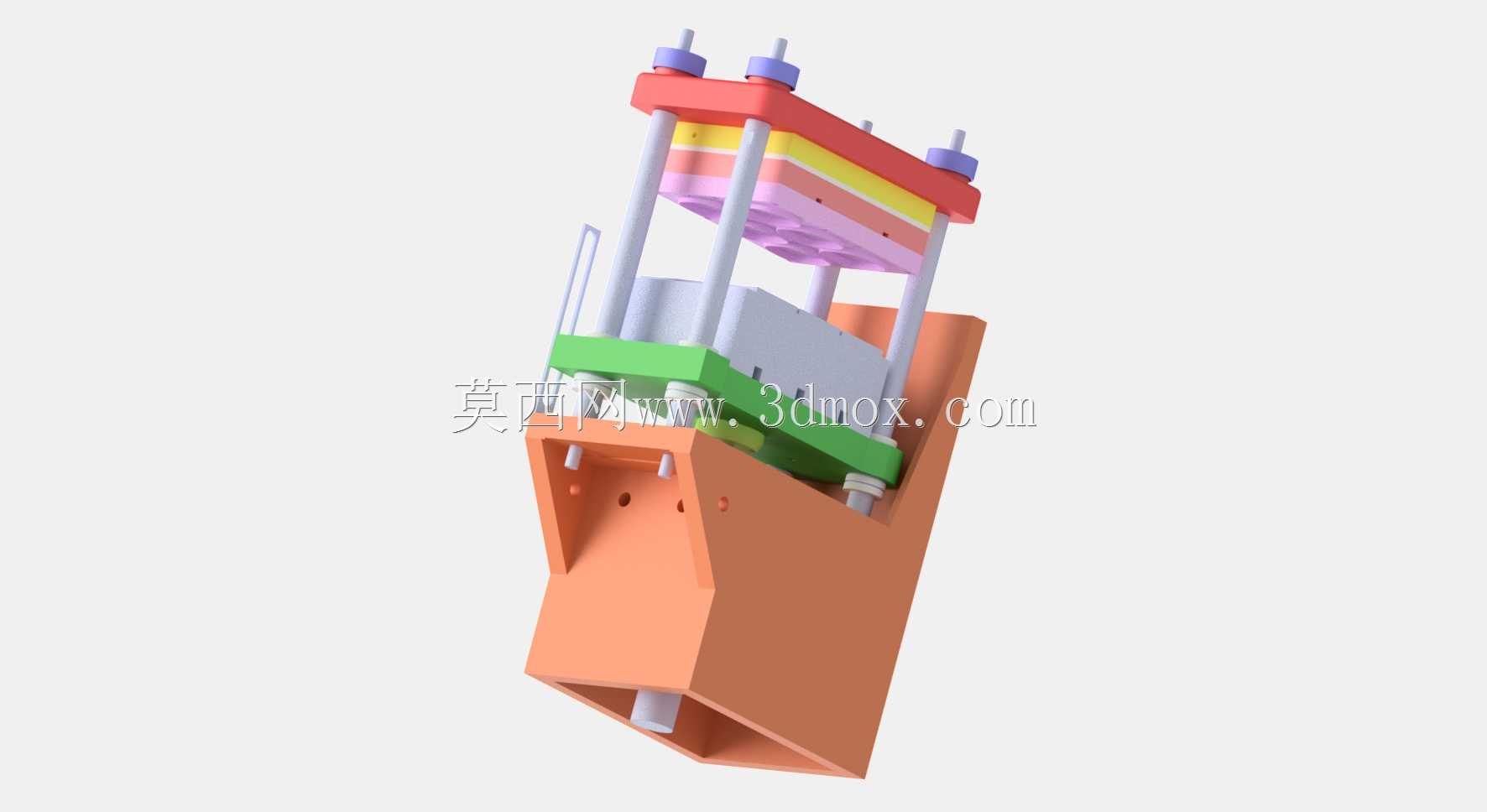

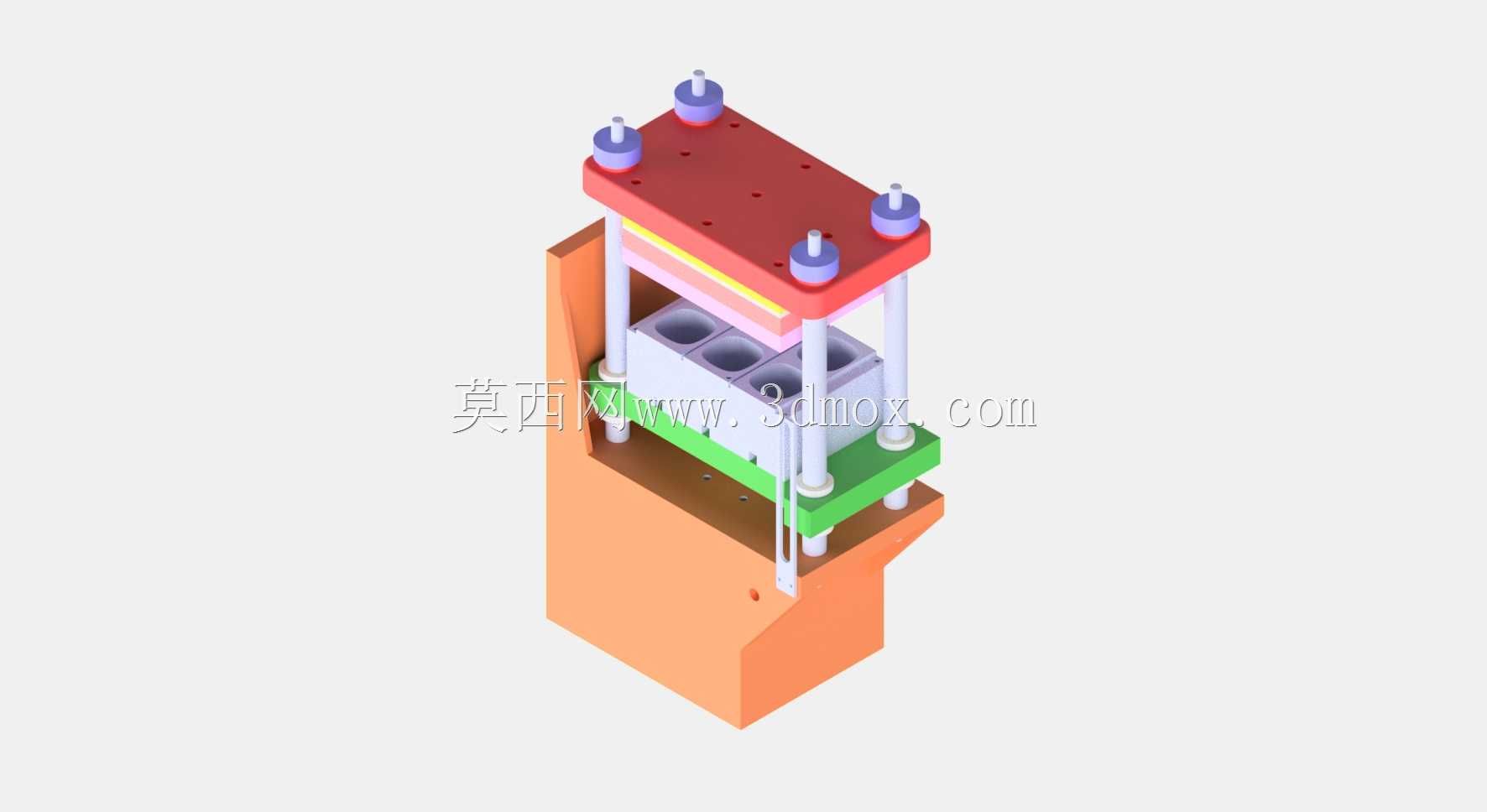

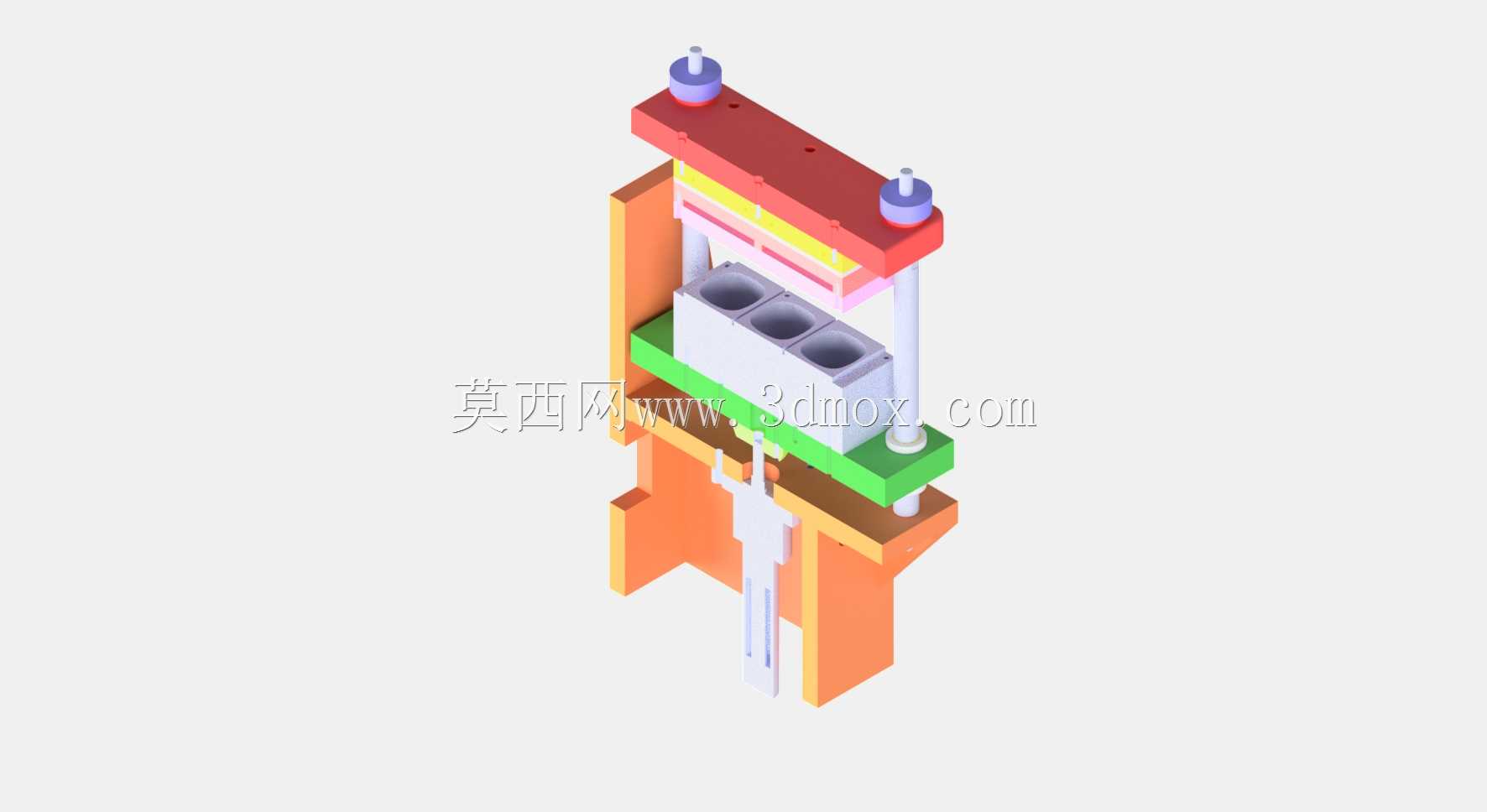

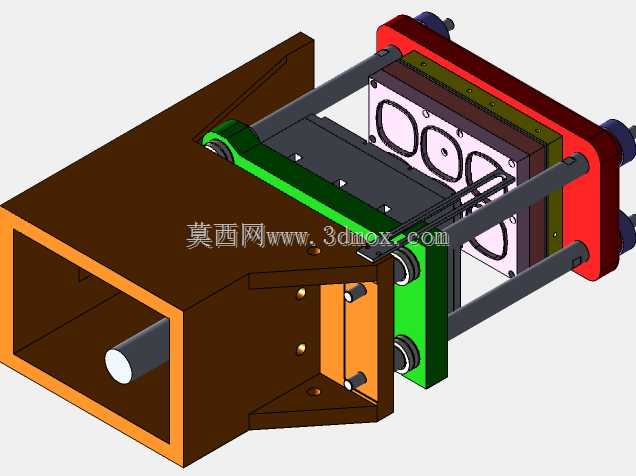

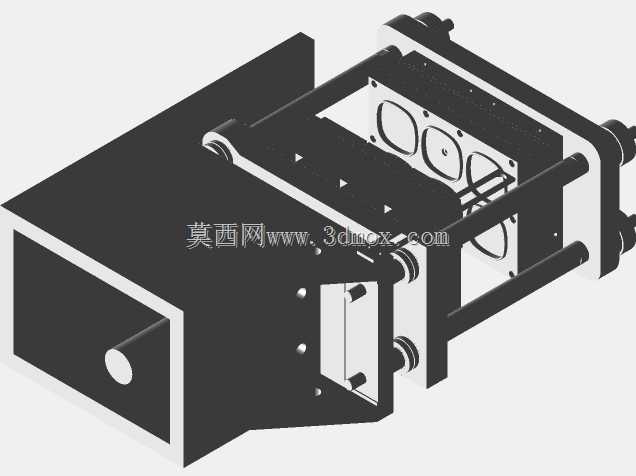

这套结构针对杯装饮品、杯装食品的量产封装环节设计，适配快消品生产车间的流水线对接需求，可直接衔接上游的杯体装填工位与下游的成品输送、码垛环节，解决小规格杯状产品封装过程中定位不准、压合偏差的常见问题。从结构布局来看，设备采用立式四柱导向架构，四根垂直导柱贯穿上下模座，保证上下合模过程的同轴度误差控制在极小范围内，避免压合时出现杯口封边歪斜、密封不严的情况，导柱配套的自润滑衬套可减少长期往复运动的磨损，降低日常维护频次。上部的压合模座设置了多组独立的压合头，可同时完成四个杯体的封边压合作业，模座上的定位销可快速更换不同规格的压合模具，适配不同口径、不同高度的杯型切换，换型时仅需松开模座的快锁螺栓即可完成模具更换，无需重新校准整体同轴度，大幅缩短产线换型的停机时间。下部的承托工位设置了与杯体轮廓匹配的定位凹槽，杯体随输送线进入工位后，凹槽可自动完成杯体的径向定位，无需额外设置气动定位夹具，减少工位的气动元件配置，降低设备的故障点。设备的安装边界可适配常规的车间流水线高度，底部的安装基座预留了标准的输送机对接接口，可直接与宽度300mm至500mm的常规皮带输送线衔接，无需额外制作过渡转接支架。在功能实现上，该结构可完成杯口的热压封合、压边整形工序，压合行程可根据杯体高度进行调节，调节范围覆盖80mm至180mm的常规杯装产品尺寸，压合压力通过上部的缓冲组件进行控制，避免压力过大导致杯体变形，或是压力不足造成封边漏液、漏气的问题。设计过程中充分考虑了食品生产车间的卫生要求，与产品接触的模座部分采用易清洁的光滑结构设计，无卫生死角，可直接配合车间的定期冲洗消杀流程，不会出现物料残留滋生细菌的问题。设备的驱动部分可适配气动驱动或是伺服电缸驱动两种方案，用户可根据车间的现有动力配置进行选择，气动方案适配对节拍要求不高的中小产能产线，伺服驱动方案可实现更高的压合精度与更快的运行节拍，适配高速量产线的生产需求。整体结构的受力经过优化，上下模座采用加厚的钢板加工而成，长期往复运行不会出现模座变形的问题，导柱的受力分布均匀，不会出现单侧磨损过快的情况，可保证设备长期运行的稳定性。
