刀剑鞘注塑成型模具结构设计方案

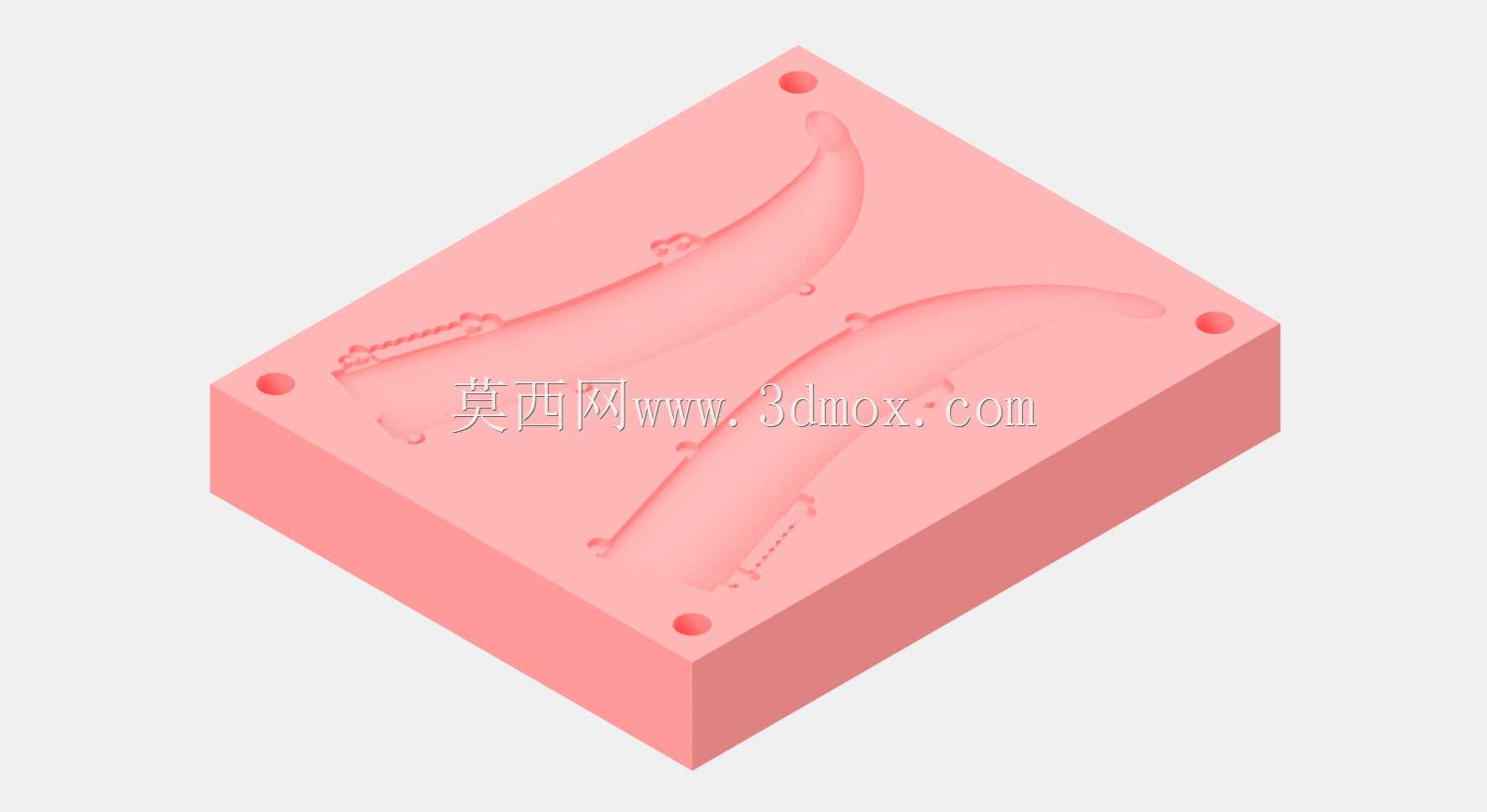

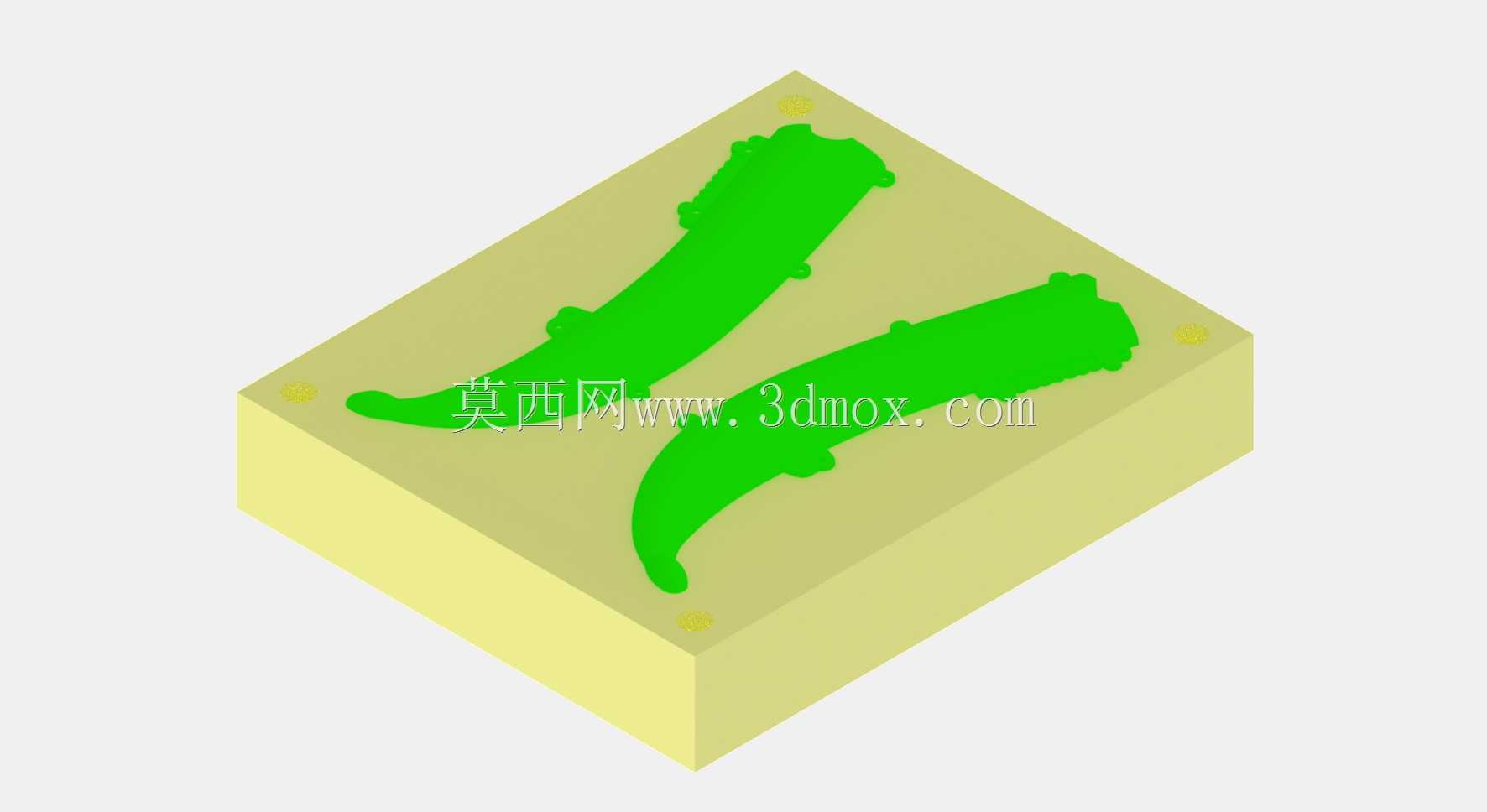

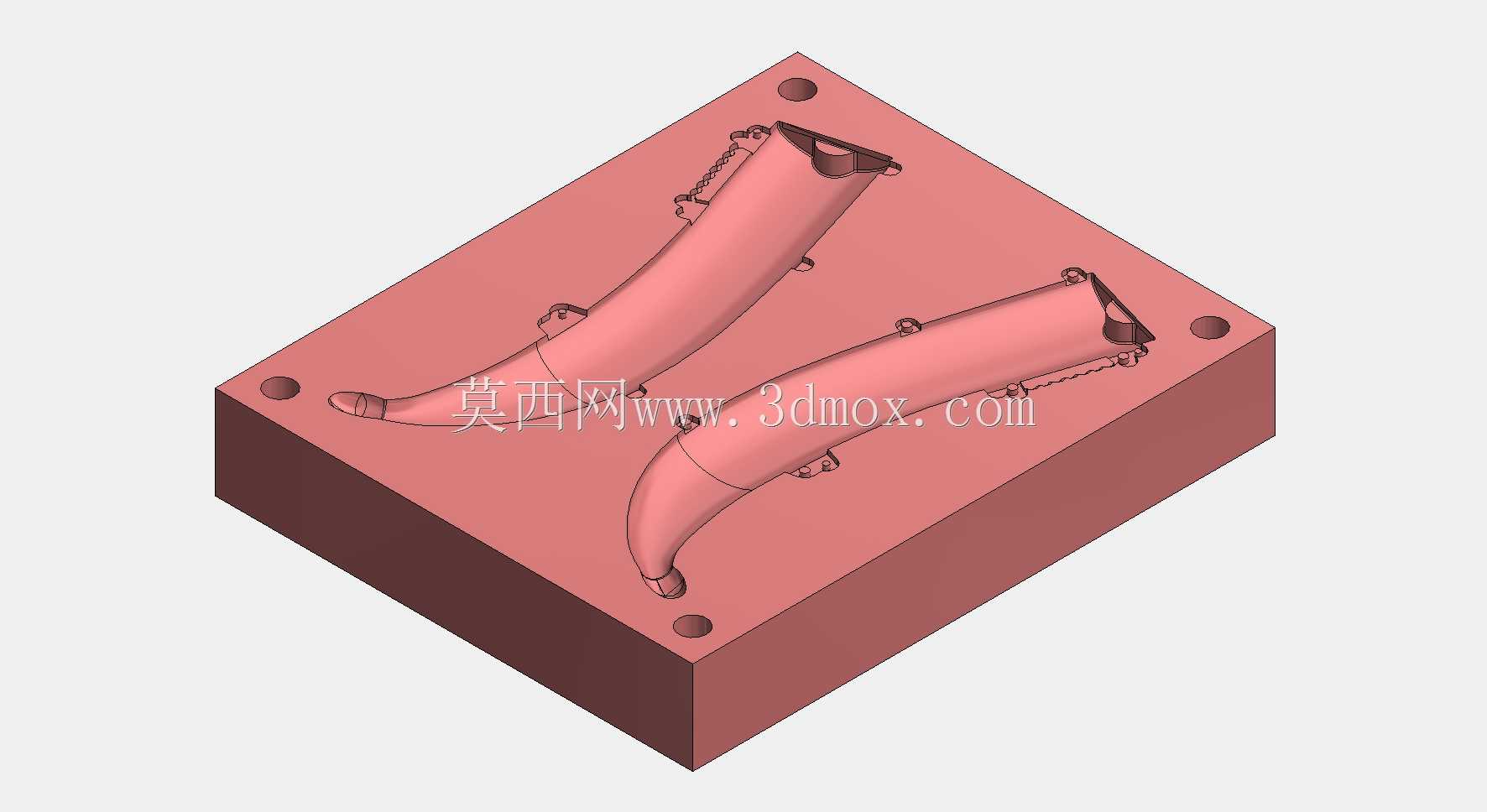

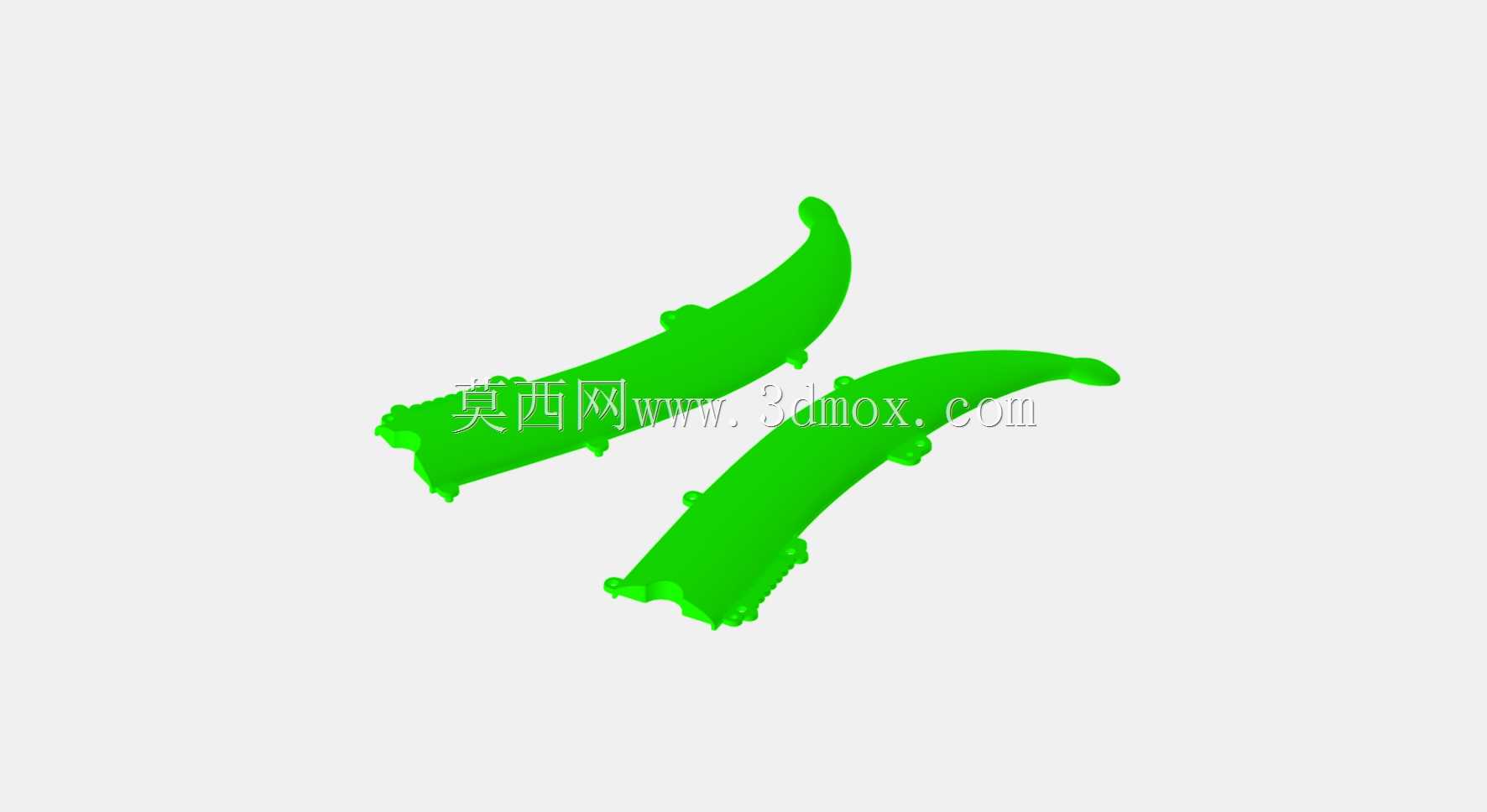

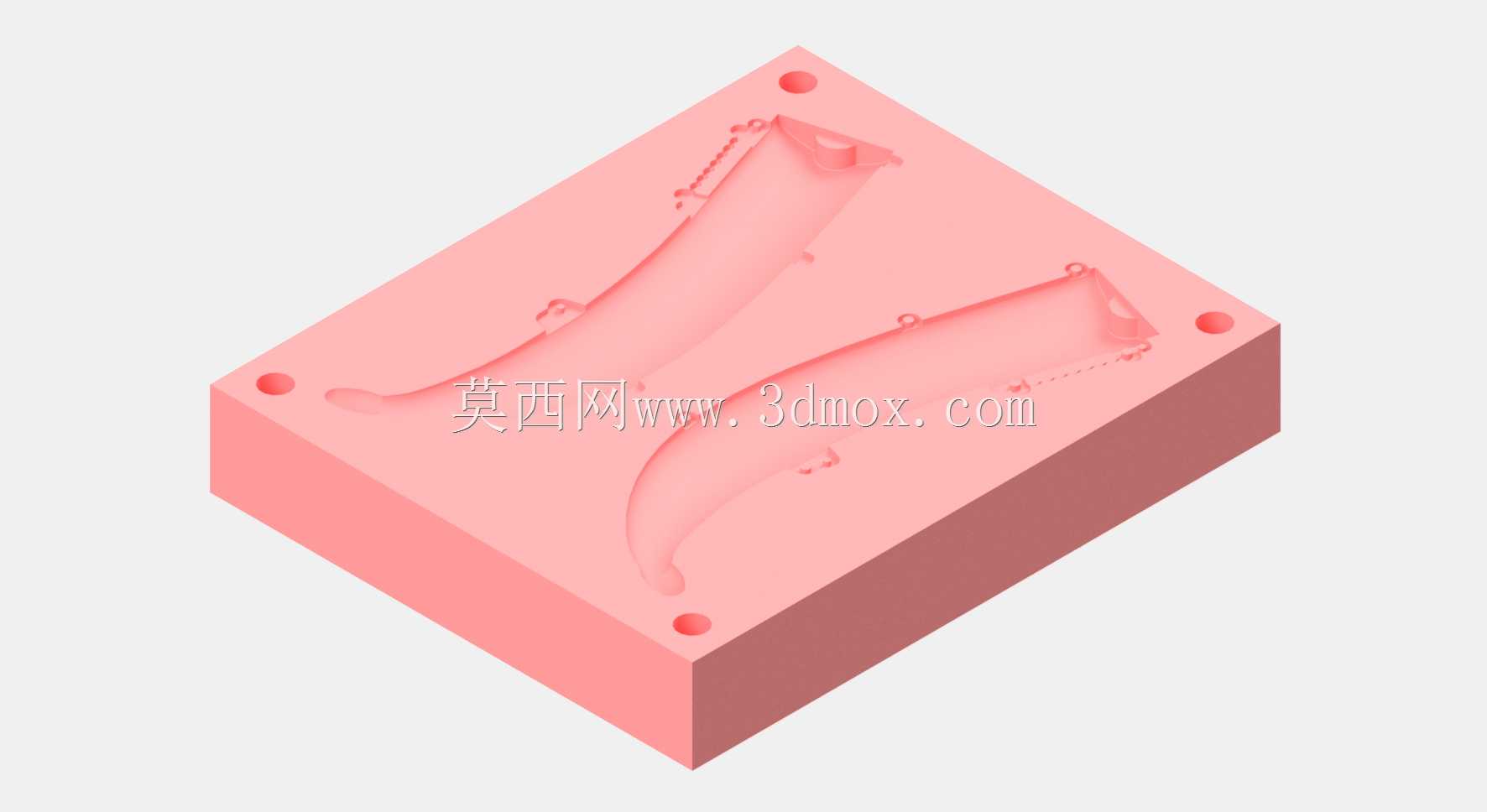

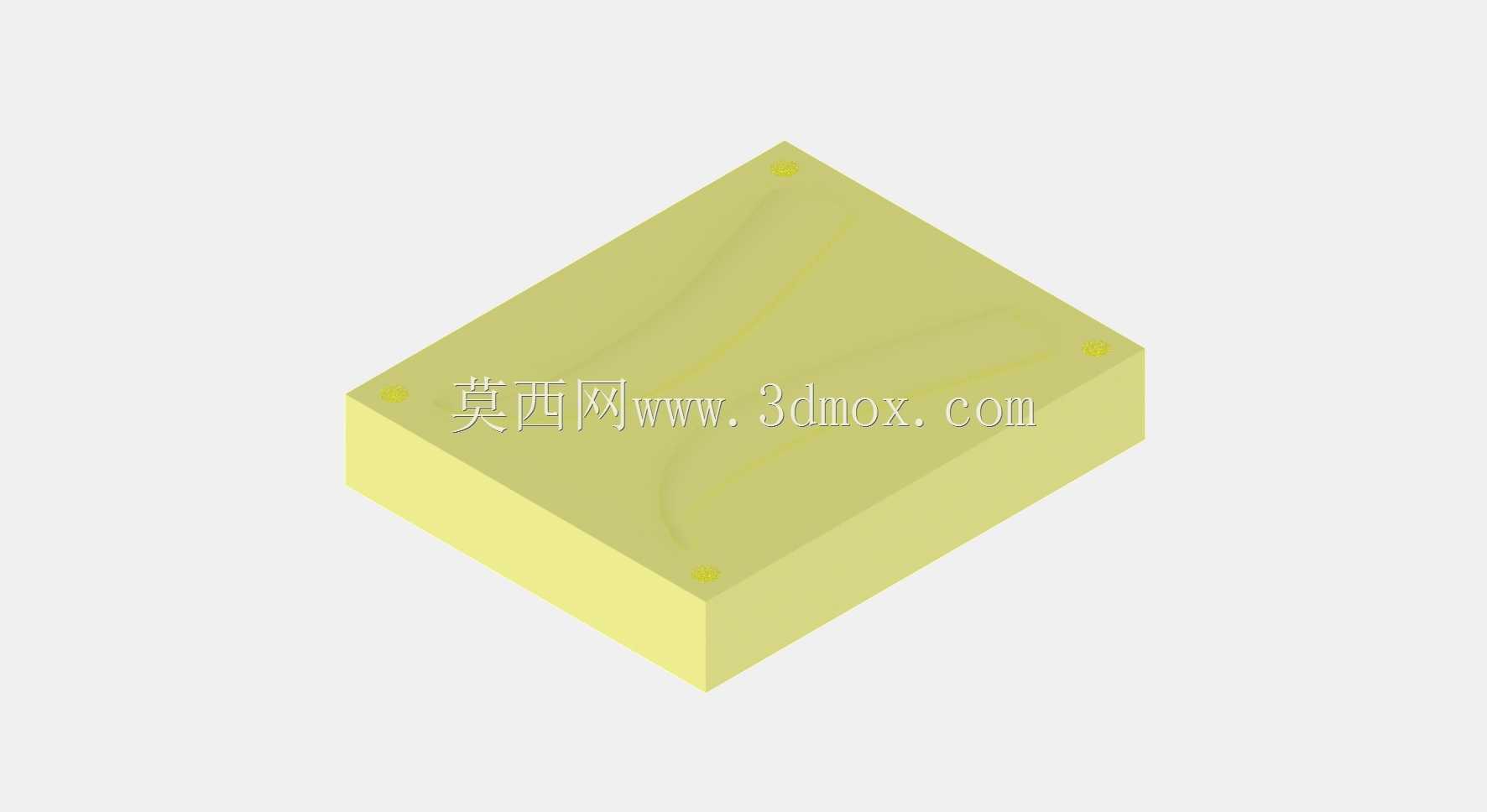

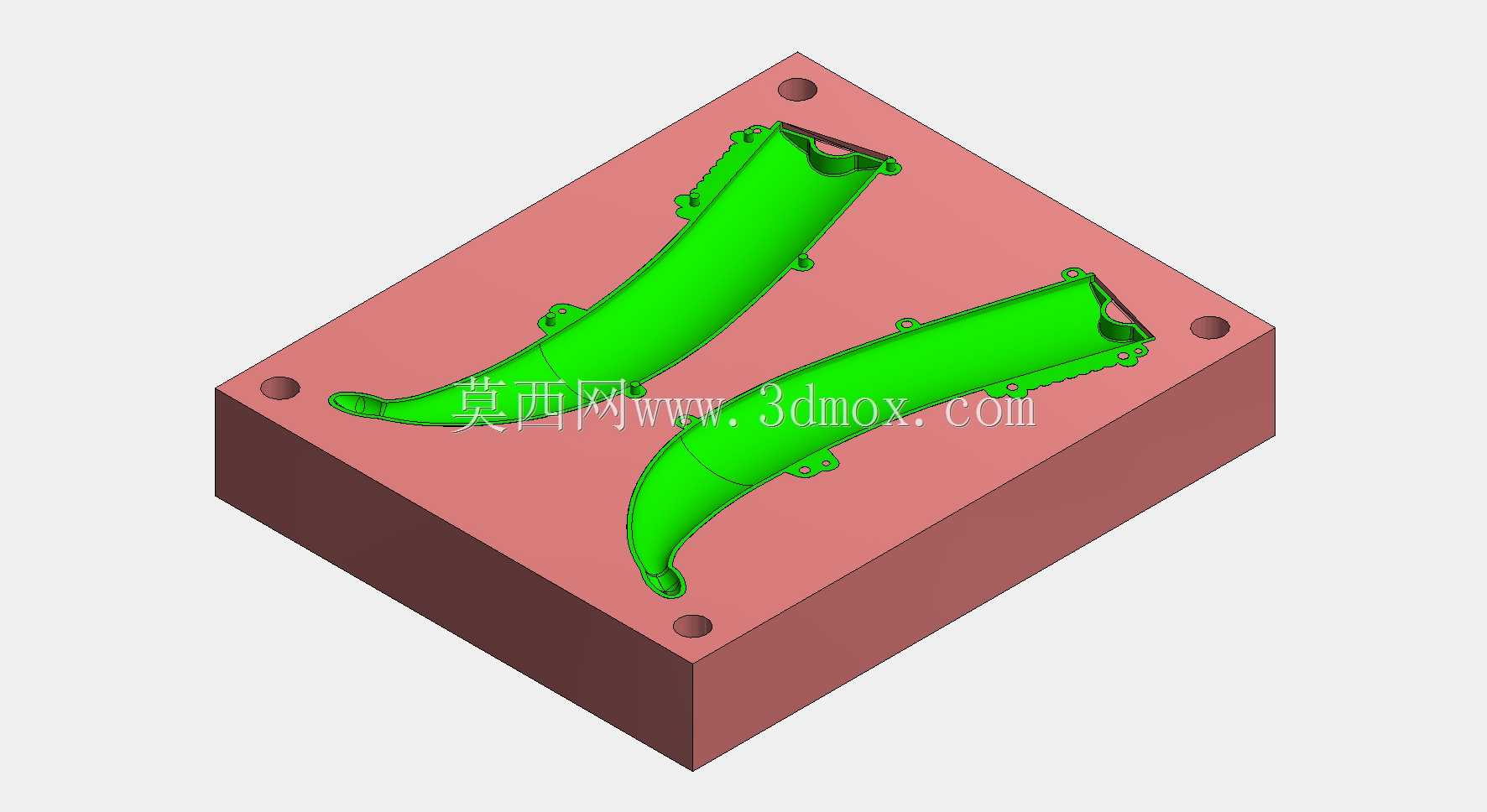

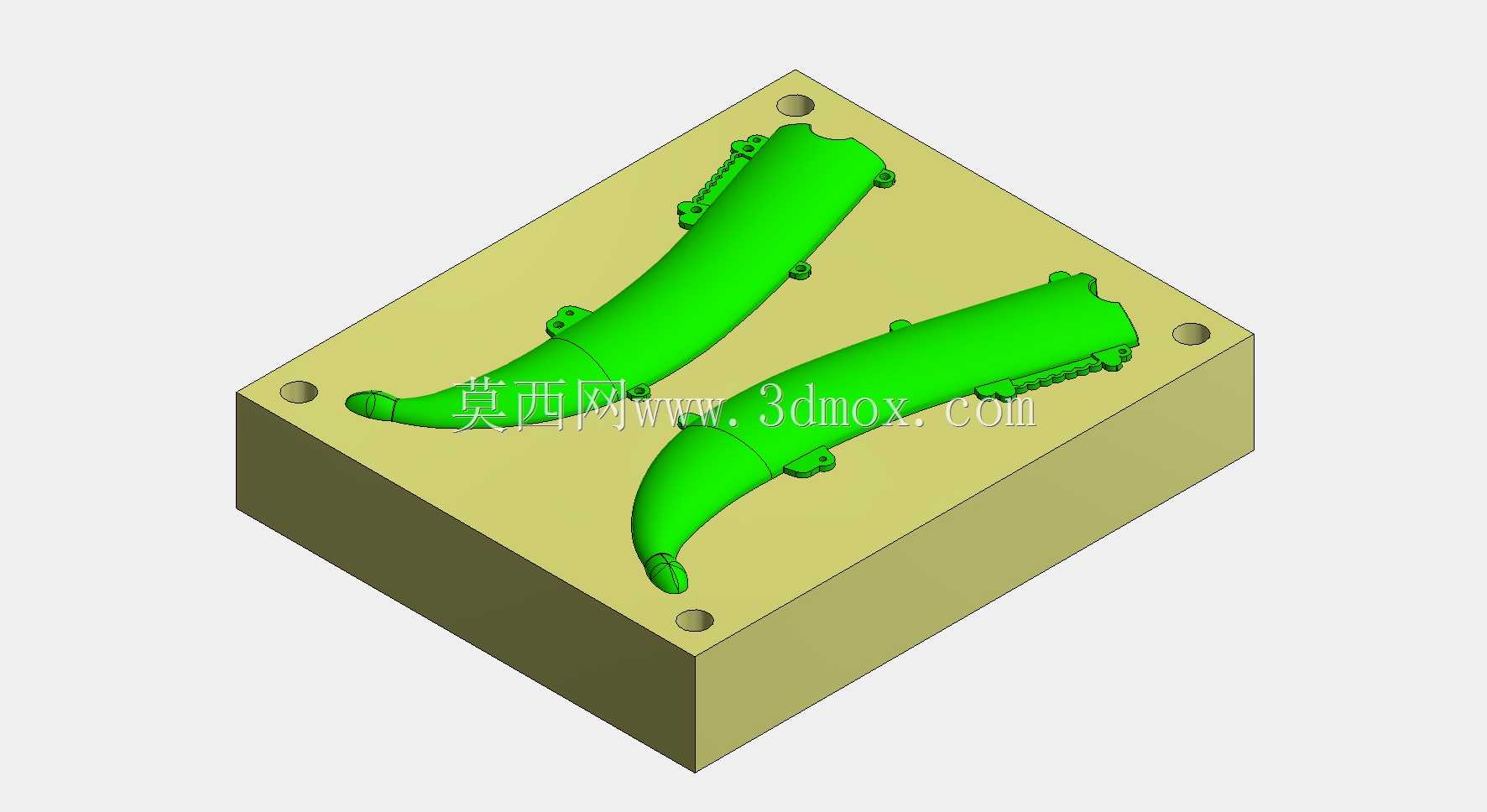

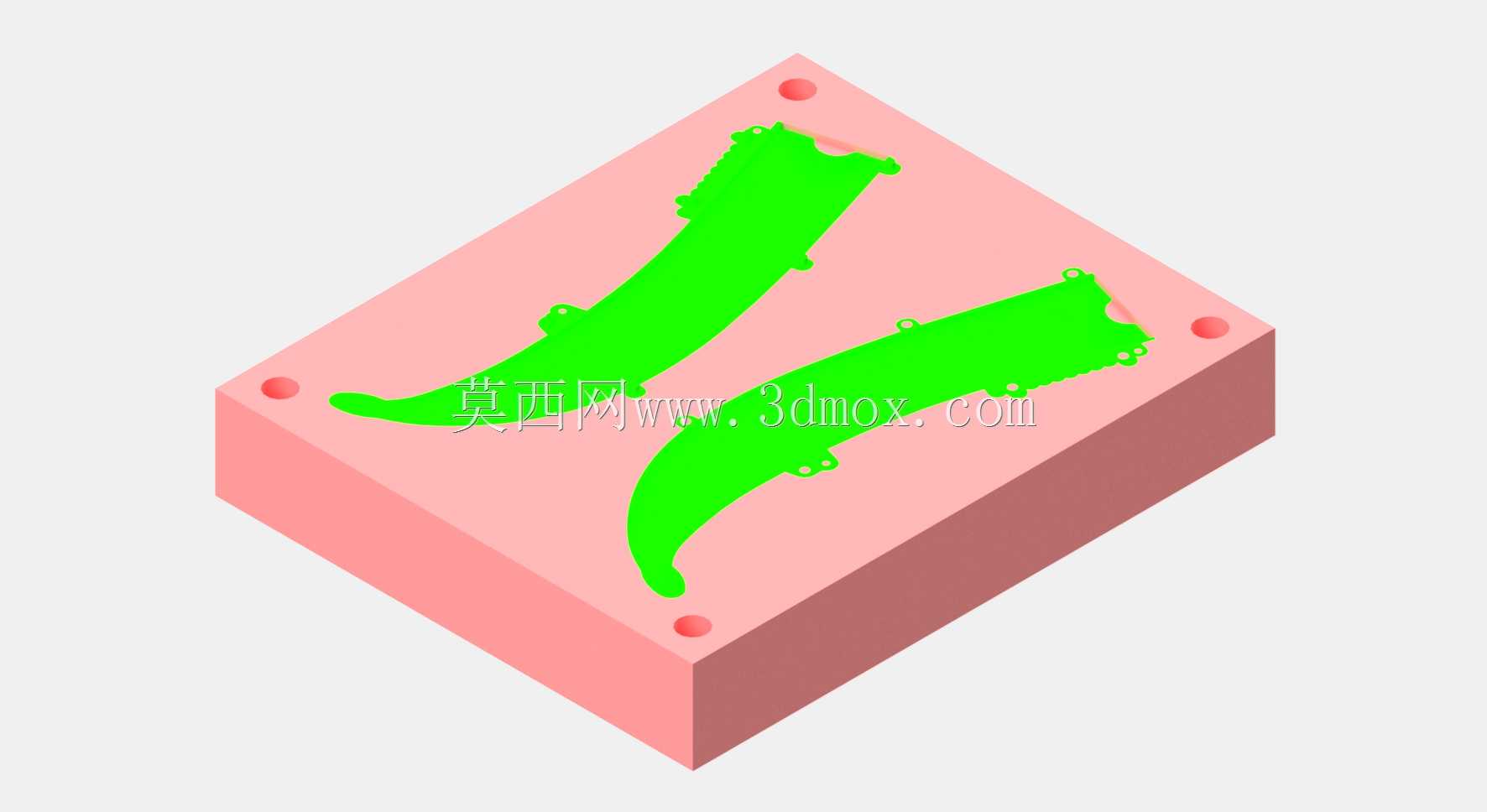

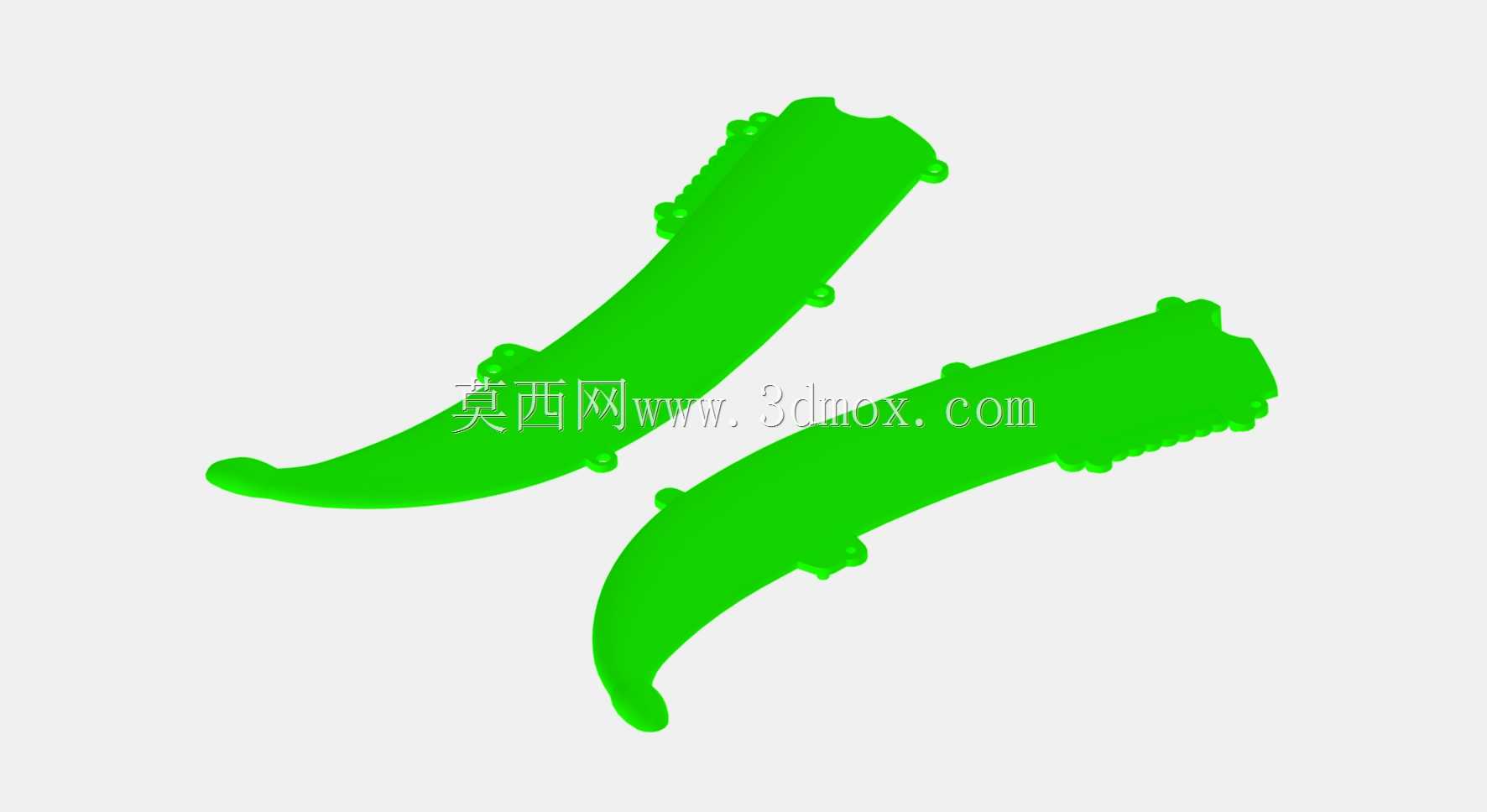

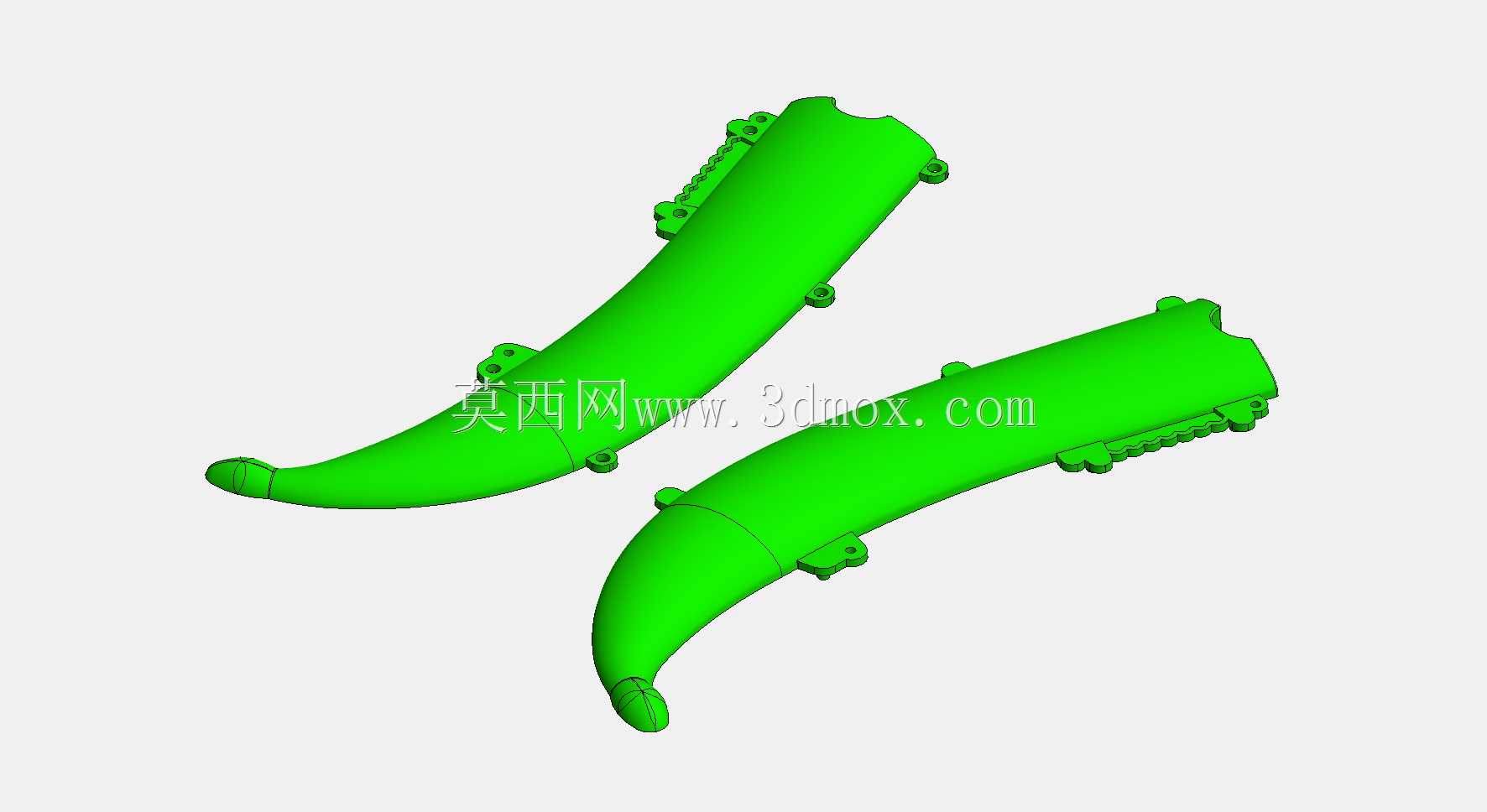

这套模具针对装饰类及实用型刀剑的塑料剑鞘部件设计，采用一模两腔的型腔排布方案，适配卧式注塑机的装夹尺寸要求，模架选用标准龙记模架规格，长宽尺寸控制在350mm*300mm范围内，厚度方向预留足够的顶出与冷却水路排布空间，可直接适配160吨锁模力规格的注塑设备安装使用。从实际生产场景来看，这类剑鞘部件多用于工艺装饰刀剑、影视道具刀剑以及户外便携刀具的配套护套生产，成型后的塑料件可直接通过后续表面喷涂、烫印工艺模拟皮革、金属材质的外观效果，相比传统木质、金属鞘体，塑料成型件的生产效率更高，批次一致性更好，能满足大批量文创、道具类产品的供货需求。设计过程中优先考虑了剑鞘的弧形曲面脱模问题，型腔顺着剑鞘的自然弯曲弧度做分型面处理，分型线沿剑鞘侧面的装配凸耳边缘排布，最大程度减少后续飞边修整的工作量，两个型腔呈对称斜向排布在模仁上，既平衡了注塑过程中的射胶压力，也避免了弧形件脱模时的侧向干涉问题。模仁四角设置的圆形导柱孔与模架导套精准配合，合模时的定位精度可控制在0.02mm以内，保证型腔合模后不会出现错位飞边。冷却水路采用环绕型腔的排布方式，进出水口设置在模架侧面，水路直径8mm，距离型腔壁的距离保持在15mm左右，确保成型过程中型腔各区域温度均匀，减少剑鞘弧形件的翘曲变形问题。顶出机构采用顶针加顶板的组合顶出方式，顶针位置布置在剑鞘的装配凸耳以及端部厚壁区域，避免顶出时在产品外观面留下顶痕，同时配套的排气槽开设在型腔末端的合模面上，深度控制在0.02mm，既能顺利排出型腔内的空气，也不会出现射胶飞边问题。剑鞘本体的安装凸耳、端部卡口结构都在型腔中直接成型，不需要后续二次加工，成型后的产品可直接与剑柄、刀身部件完成装配，配套的NC加工程序可直接用于模仁的数控铣削加工，减少编程人员的重复工作，加工时只需按照工艺要求完成开粗、半精、精加工工序，即可保证型腔曲面的表面粗糙度达到Ra0.8的要求，满足注塑成型的外观质量标准。
