弧形铝合金家具拉手及配套注塑模具结构

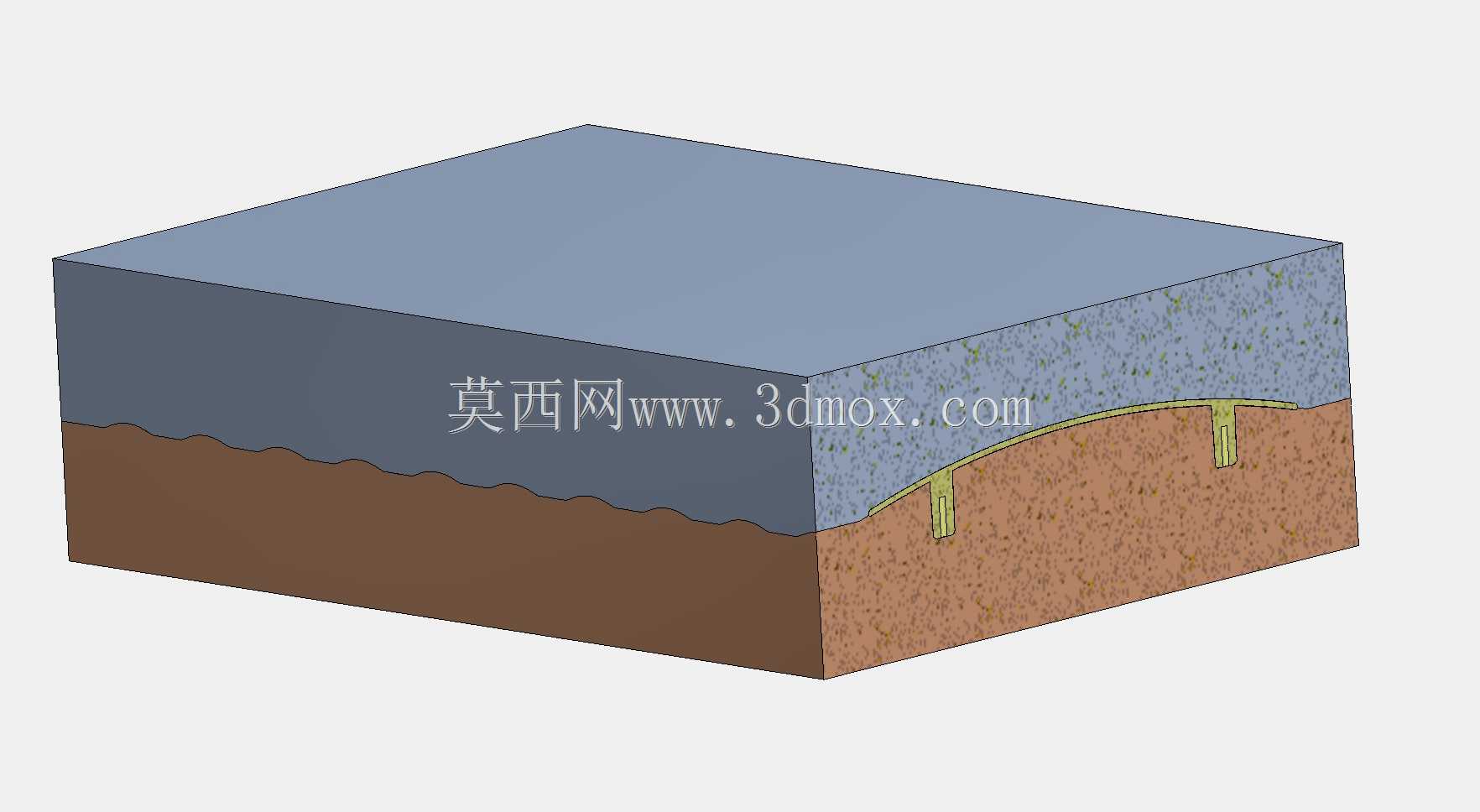

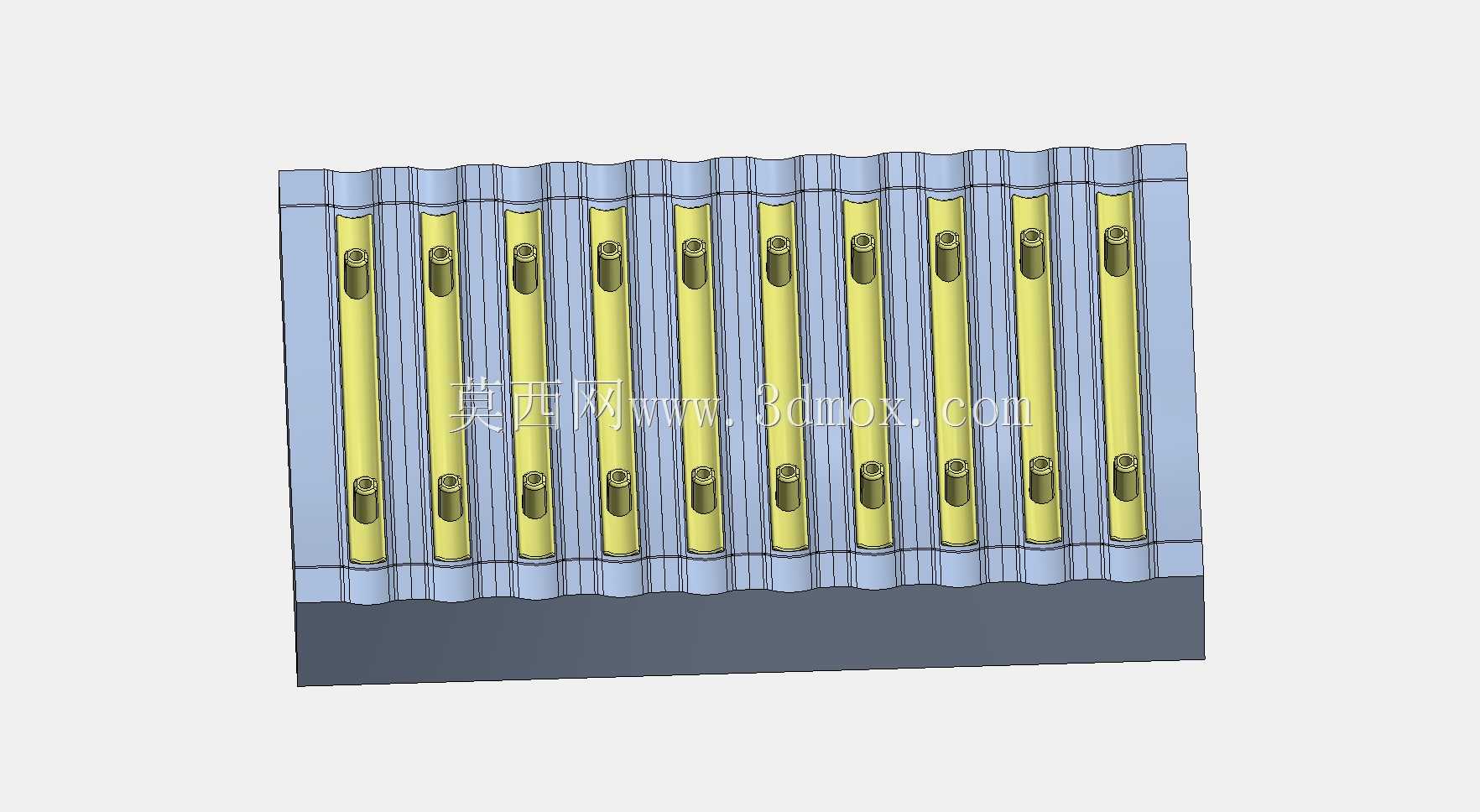

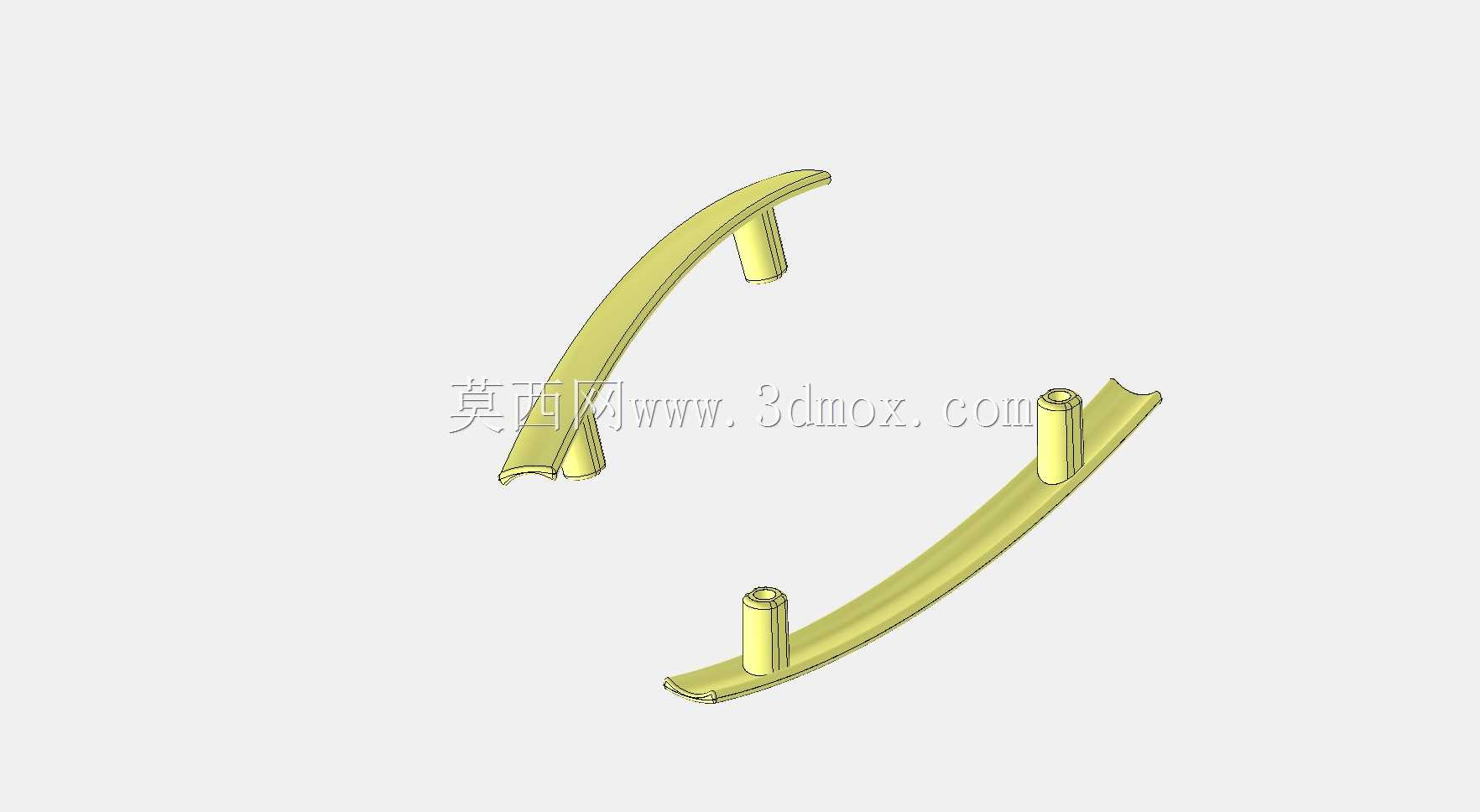

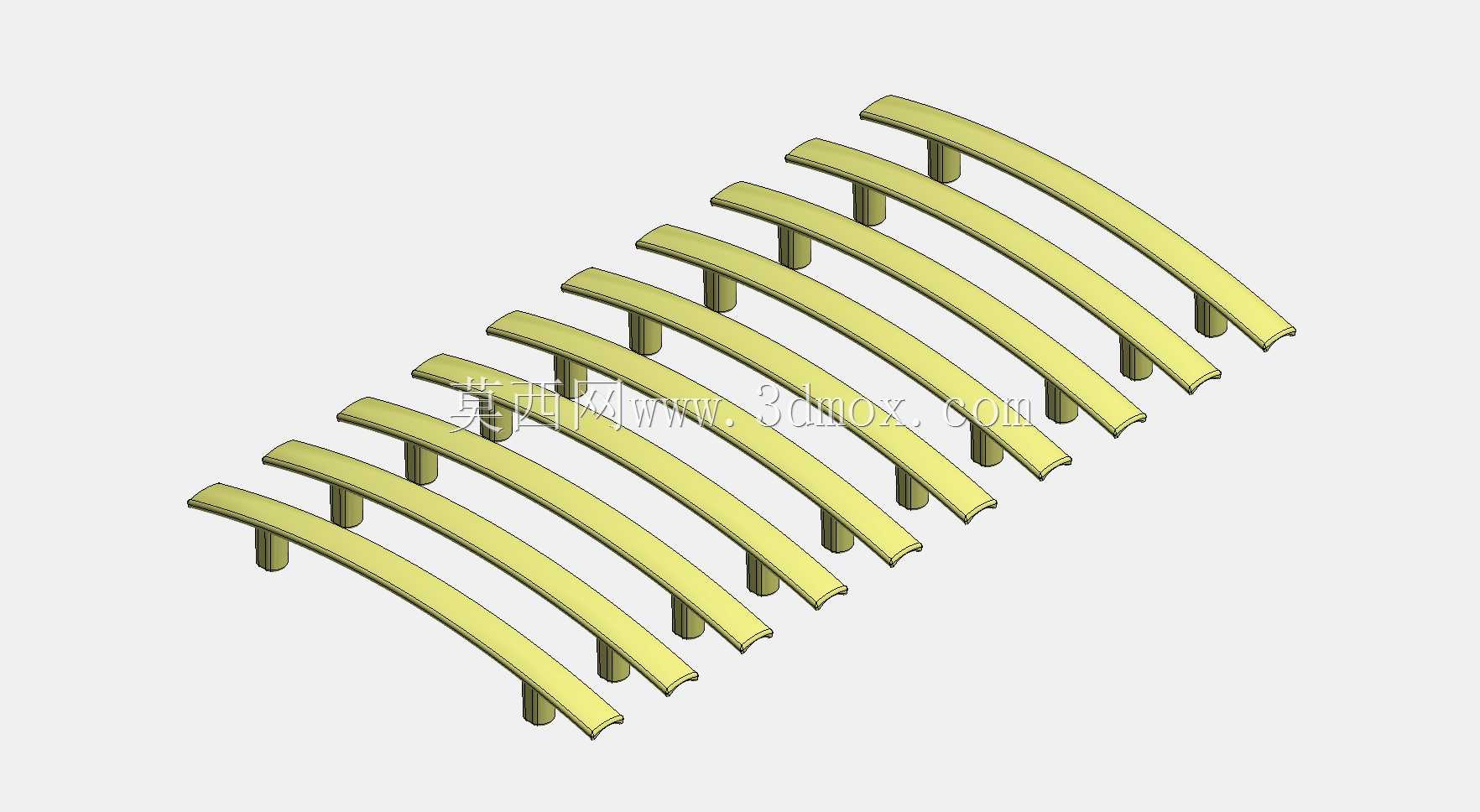

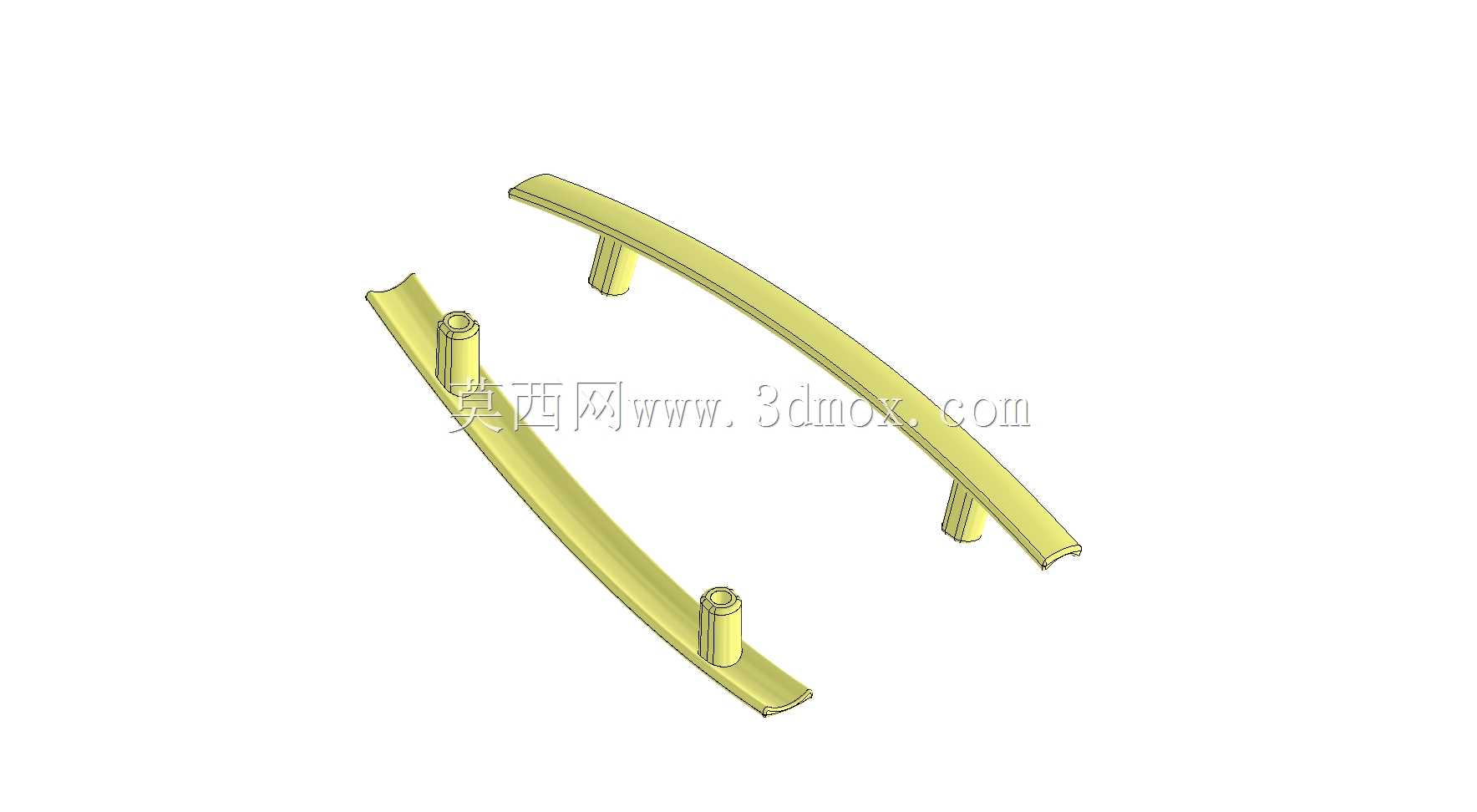

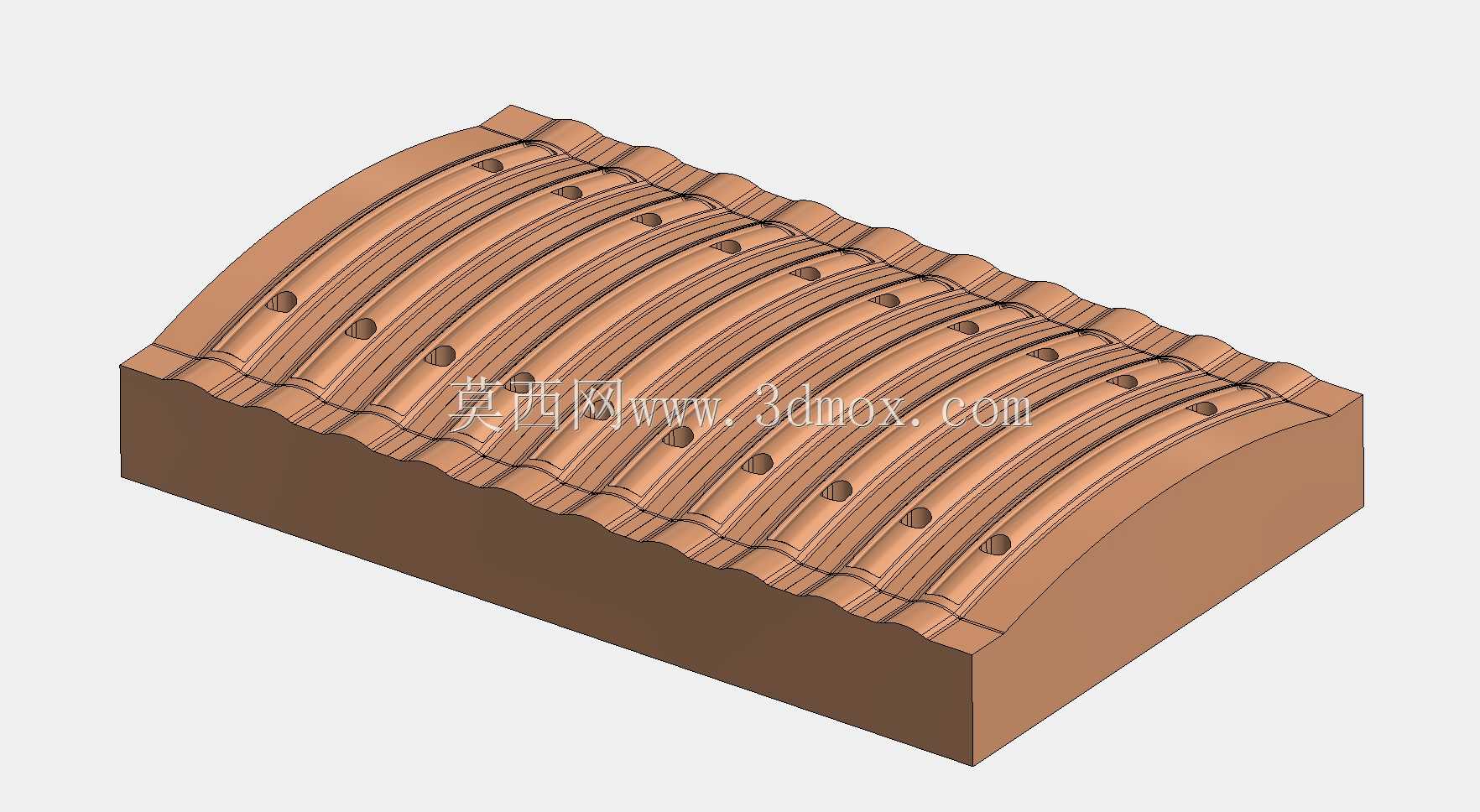

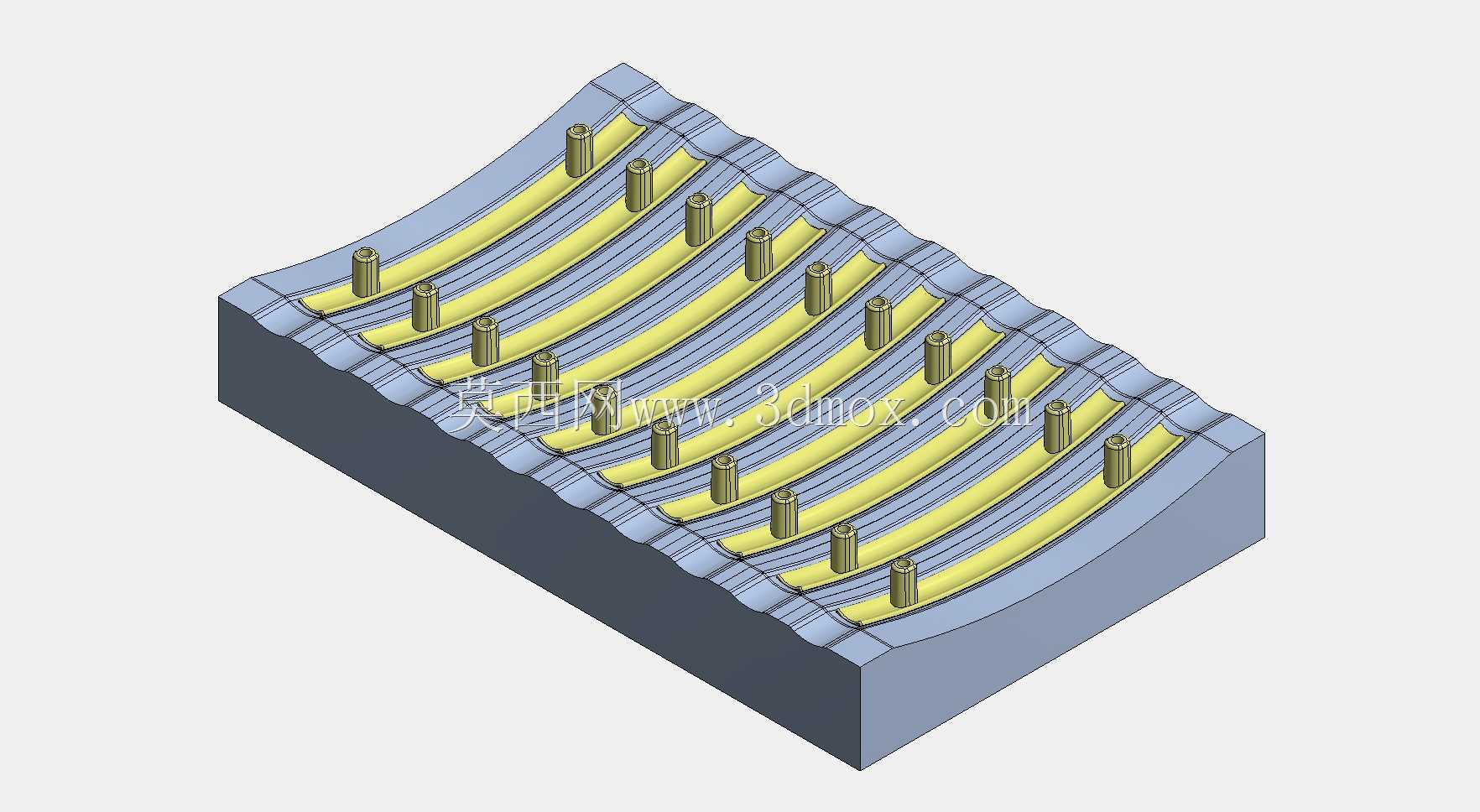

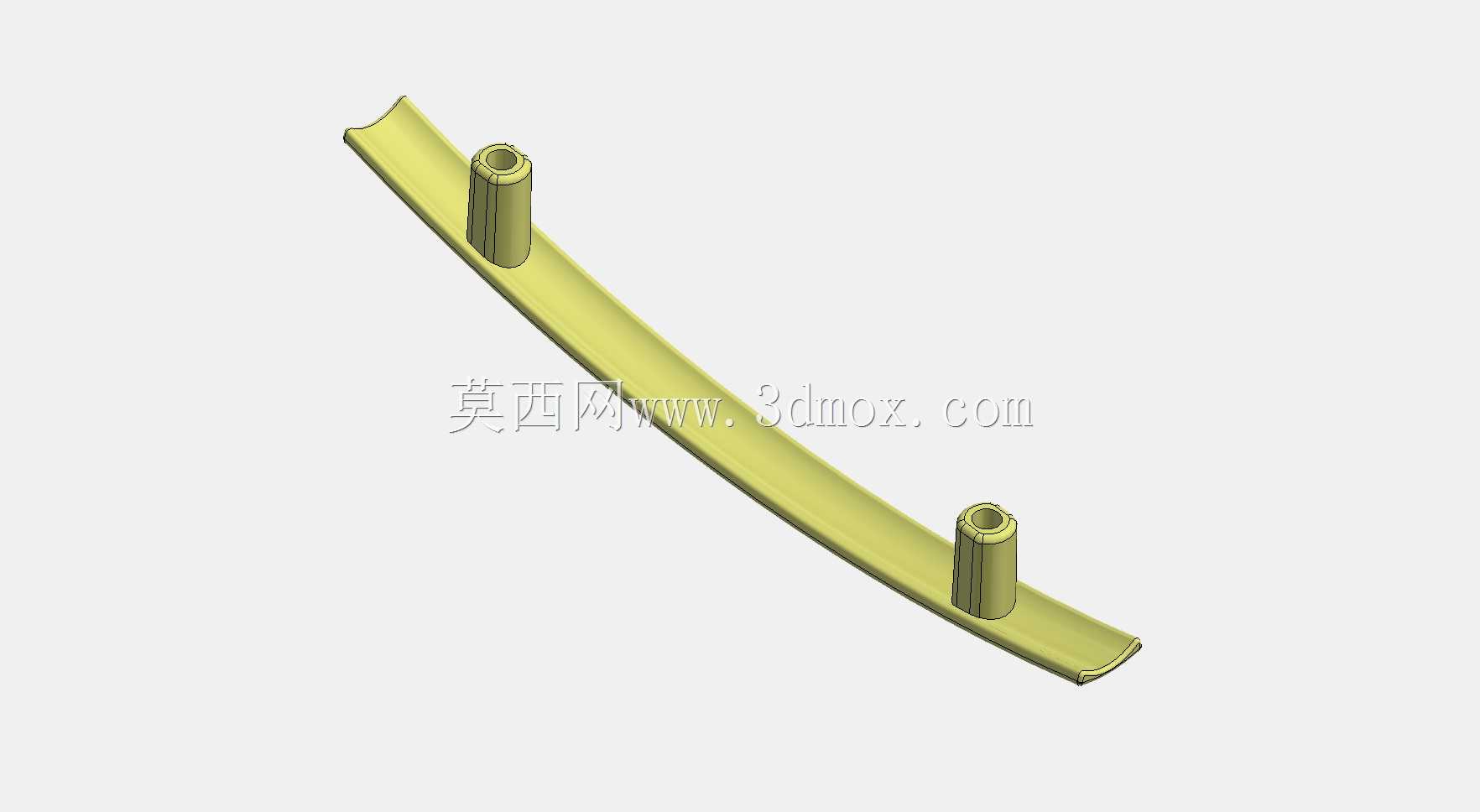

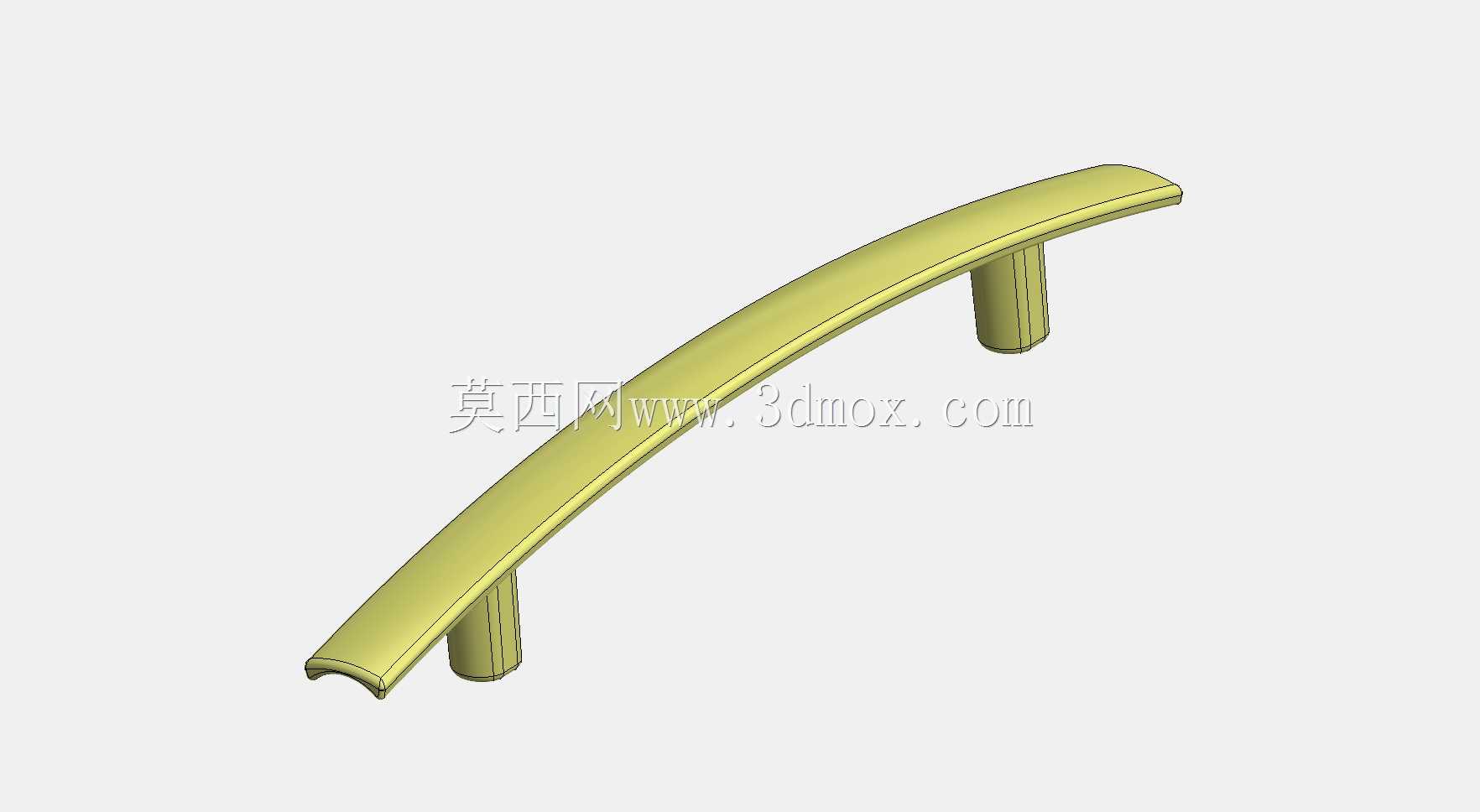

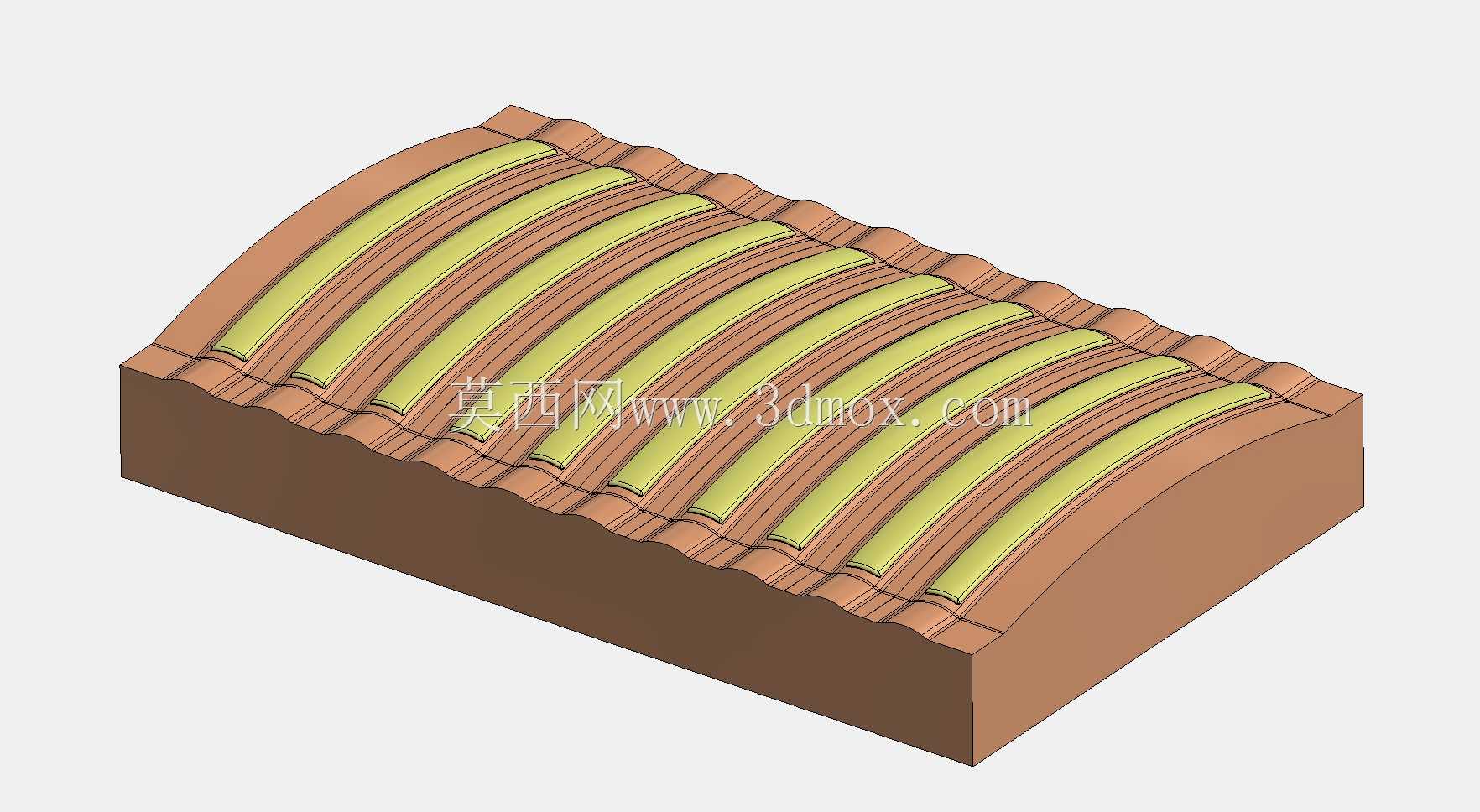

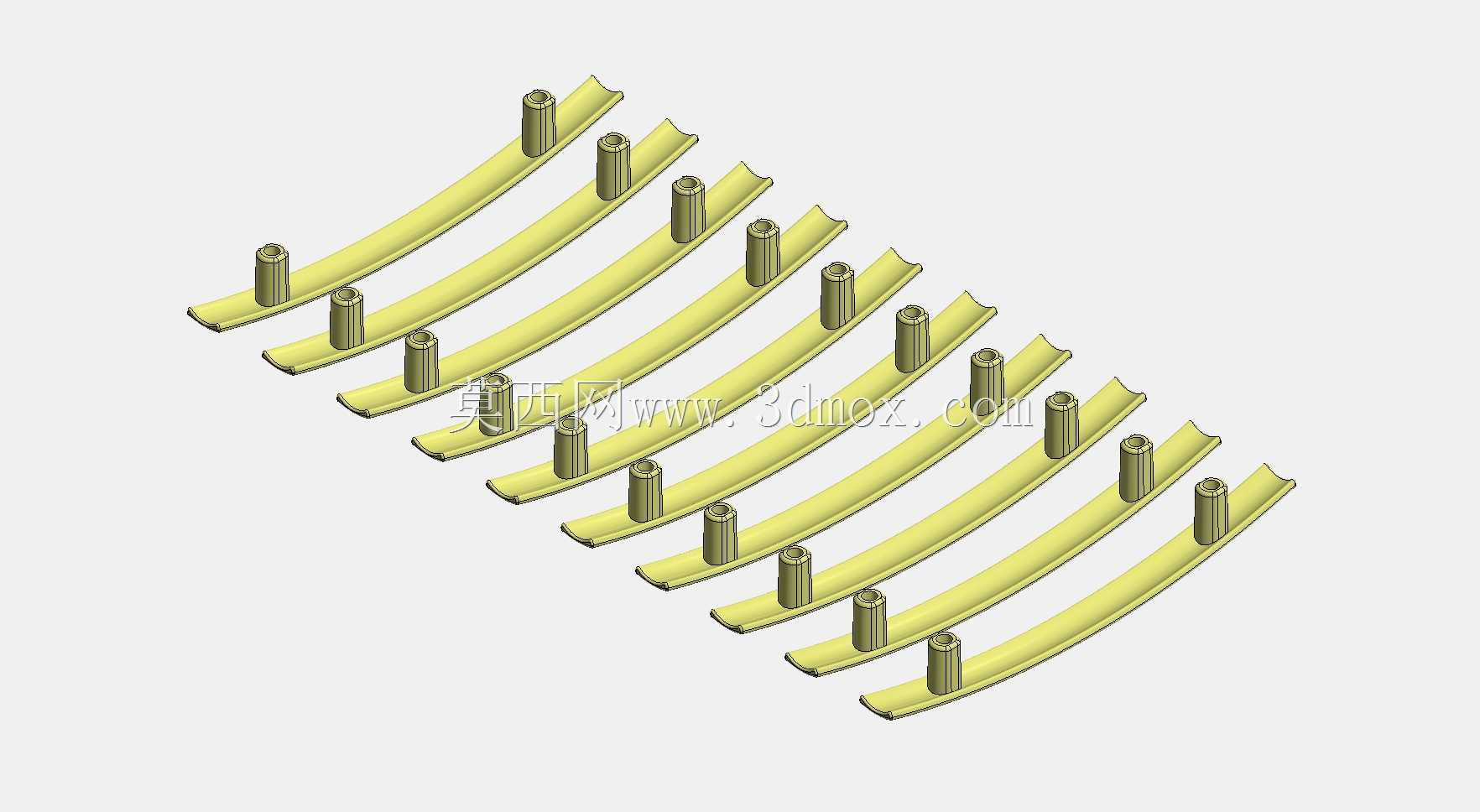

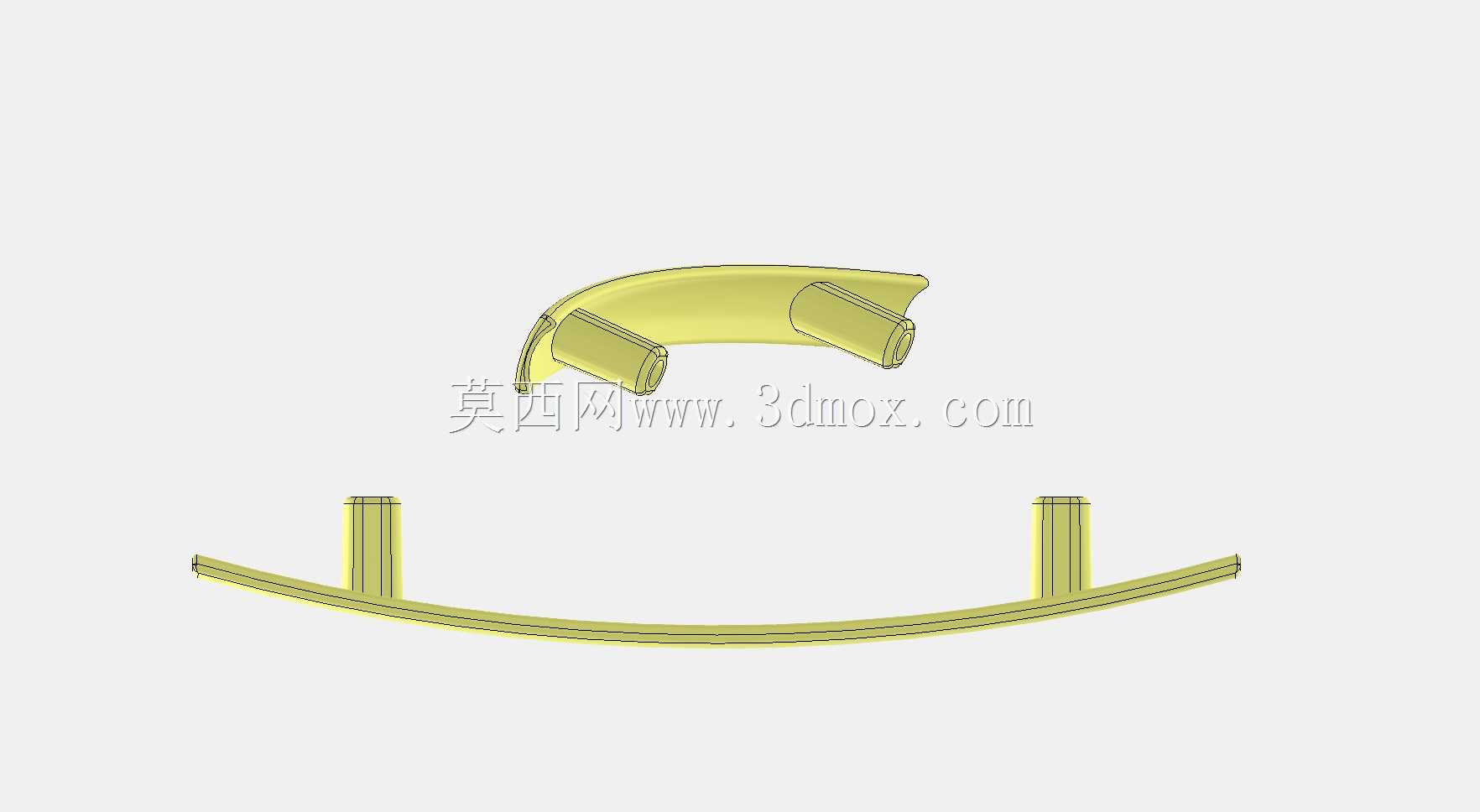

这套弧形拉手结构主要应用于民用家具的柜门、抽屉启闭场景，常见于衣柜、橱柜、卫浴柜等板式家具的外露式握持部件，配套的模具结构可直接用于该款拉手的批量注塑成型生产，适配常规卧式注塑机的装模规格。从功能特性来看，拉手主体采用流畅的大弧度曲面造型，握持段的截面做了圆角过渡处理，人手抓握时贴合掌心弧度，启闭施力时不会产生硌手的应力集中点，背面的三个圆柱形安装柱采用等距排布设计，柱体内部预留自攻螺丝安装孔位，安装时可直接穿过门板预钻孔位，从门板背面锁付螺丝完成固定，不需要额外的预埋螺母，适配16-22mm厚度的常规板式家具板材，安装柱的高度做了统一限位，锁付后不会出现拉手歪斜、贴合缝隙不均的问题。设计过程中优先考虑了量产的成型可行性，拉手主体的壁厚控制在均匀的2.2mm区间，避免注塑过程中出现缩痕、翘曲等成型缺陷，背面的安装柱与主体连接处做了三角加强筋过渡，既可以提升柱体的抗扭强度，避免安装锁付时柱体断裂，也能减少成型时的应力集中，降低产品开裂风险。曲面造型的拔模角度统一设置为1.5度，外表面做高光面处理，不需要额外的晒纹工序，成型后可直接做阳极氧化或者喷涂表面处理，适配不同家具的配色需求。模具结构采用一模两腔的排布方式，进胶点设置在拉手背面的非外观面，避免进胶痕迹影响外观质感，冷却水道沿拉手弧形走向均匀排布，可有效缩短成型周期，控制产品变形量在0.3mm以内，满足批量生产的尺寸精度要求。安装边界方面，拉手的整体安装孔距做了通用化设计，可适配市面上多数同规格拉手的替换安装需求，不需要在门板上重新打孔，降低终端用户的更换成本，握持段的突出高度控制在28mm，既保证足够的握持空间，也不会因为突出过高造成磕碰风险，适配有儿童的家庭使用场景。
