灯座板条一模三件成型模具结构设计

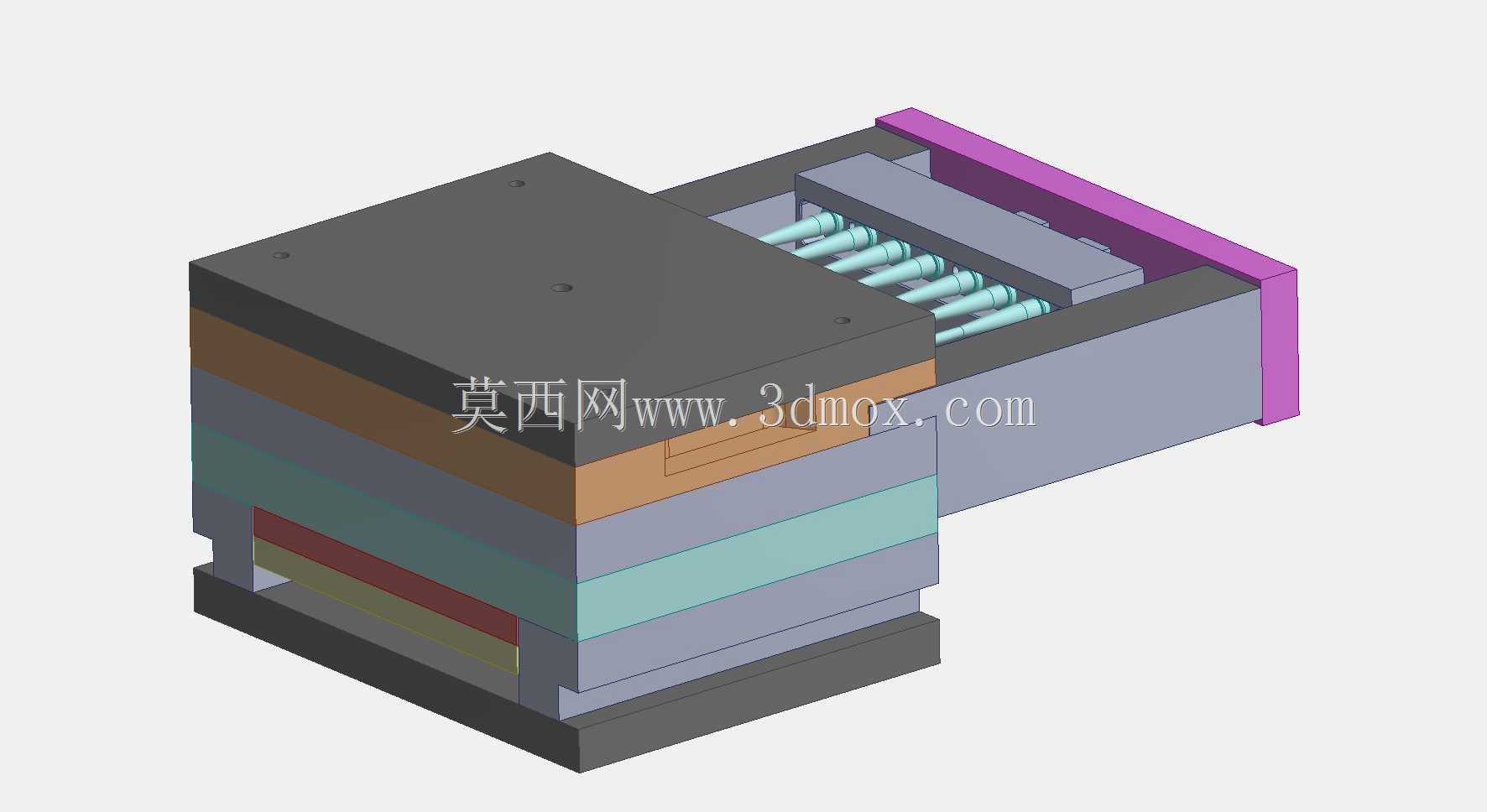

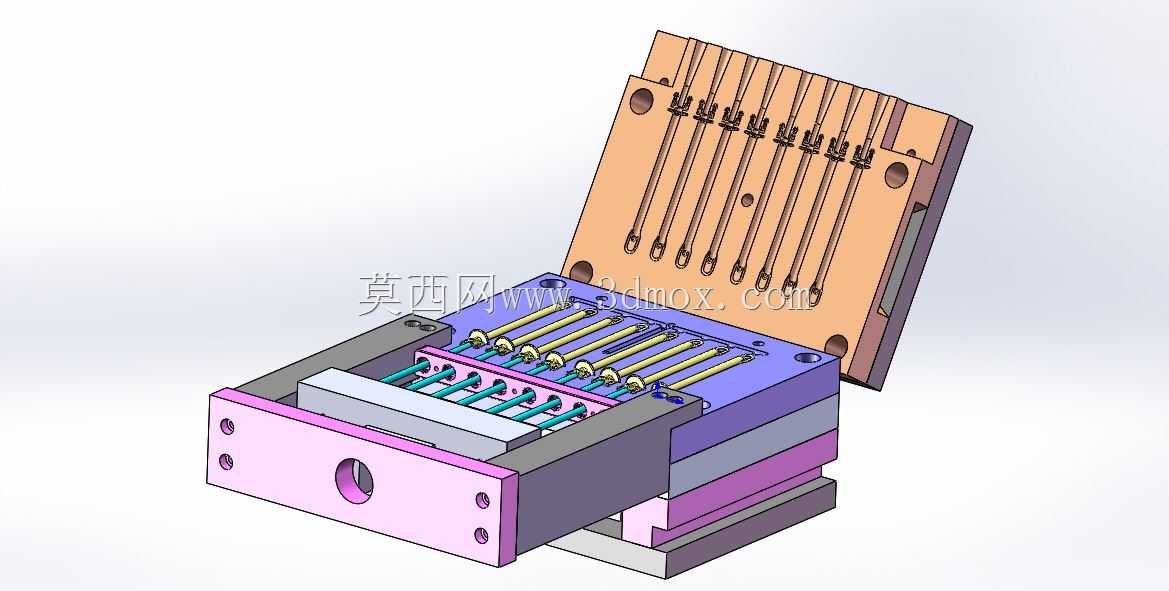

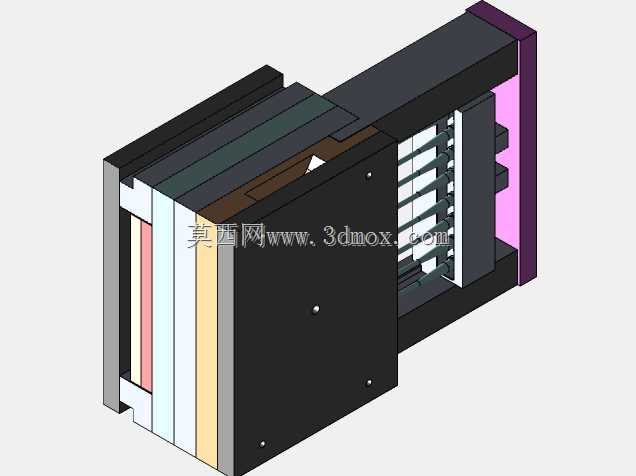

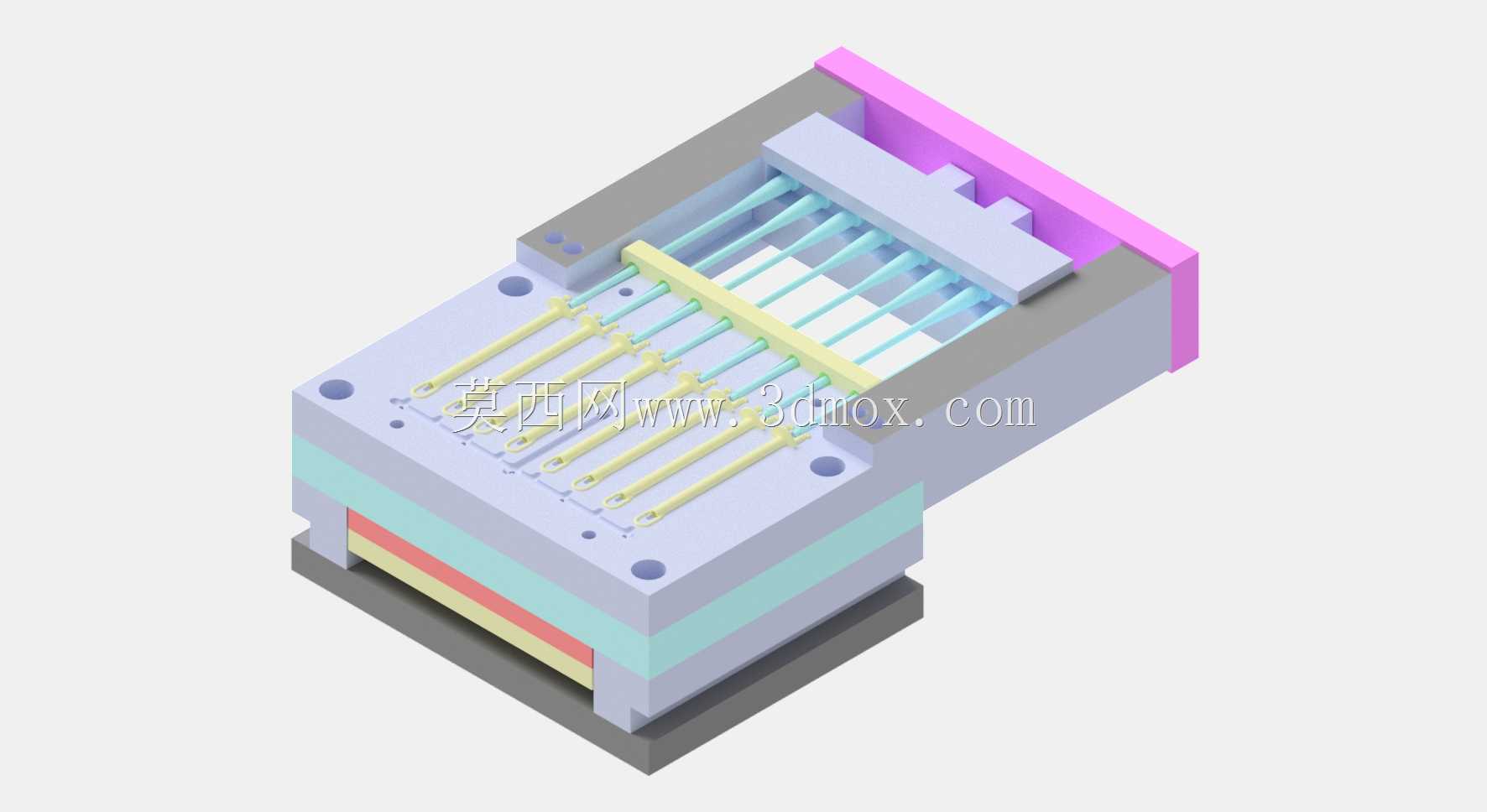

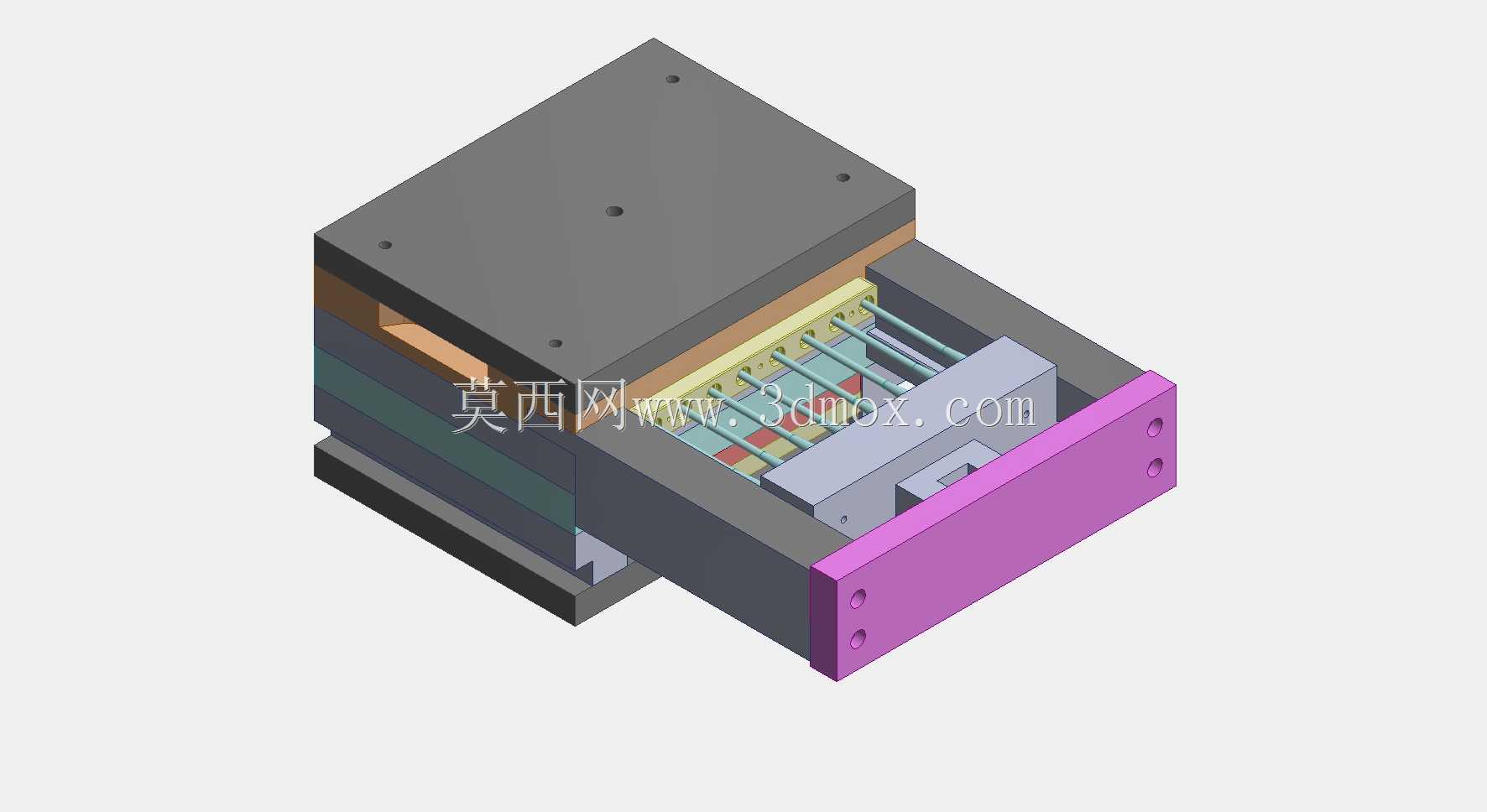

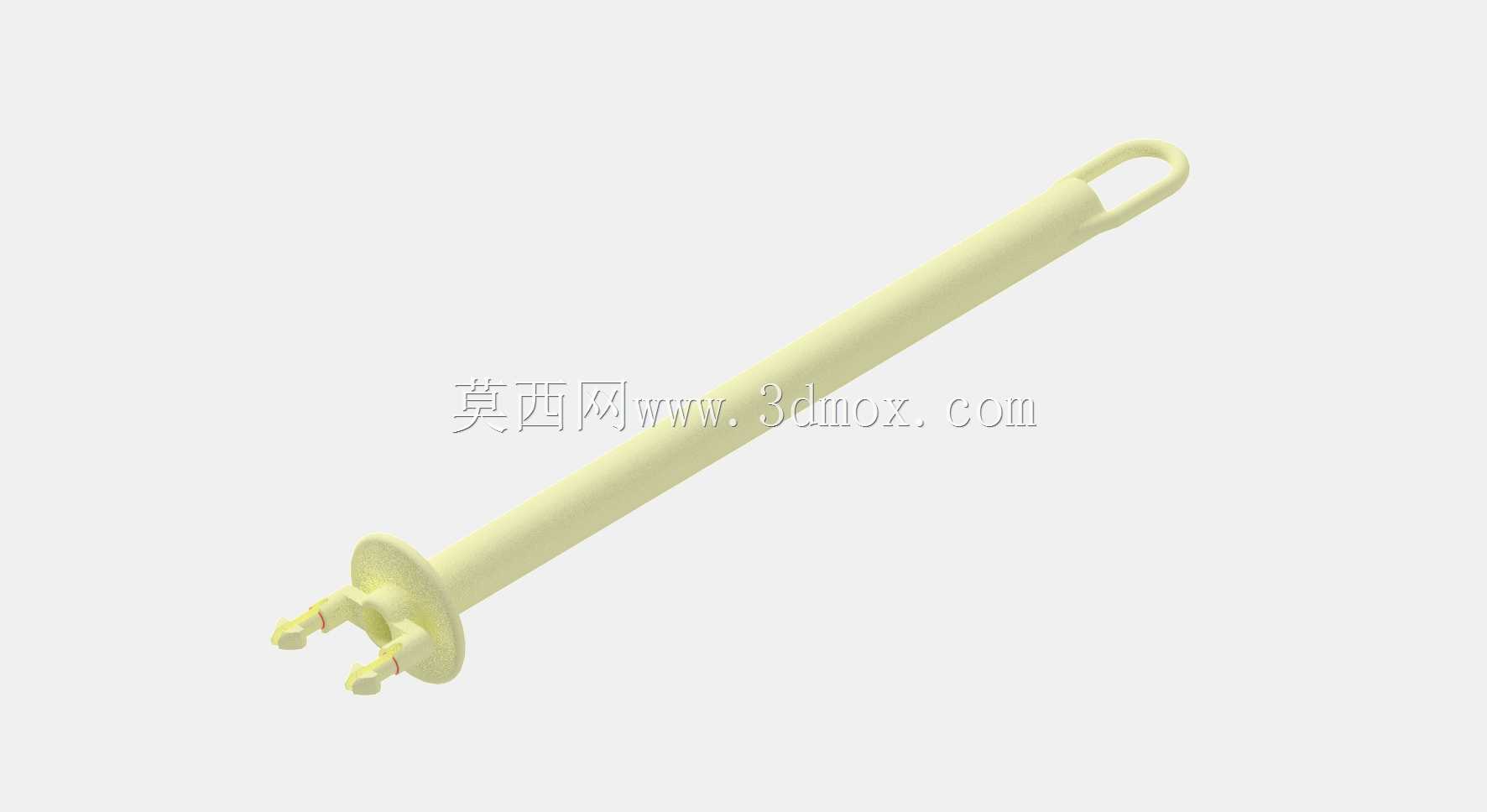

这套模具针对照明配件领域的灯座连接用板条零件开发，适配小尺寸长条状薄壁塑件的批量成型需求，日常生产中可直接安装在对应吨位的卧式注塑机上，完成熔融塑料的注射、保压、冷却后开模取件，一模出三件的排布方式能在不额外增加设备锁模力负载的前提下，将单模次生产效率提升两倍，匹配中小批量照明配件的交付节奏。从结构设计逻辑来看，整套模具采用单分型面结构，开模时动定模沿主分型面分离，定模侧的型腔部分直接加工在定模板上，表面做了抛光处理以保证塑件表面的光洁度要求，避免板条表面出现流痕、缺料等外观缺陷；动模侧的型芯部分集成了顶出机构，细长的成型杆对应板条上的安装孔位，每根成型杆都做了同轴度校验，避免长期生产后出现杆位偏移导致孔位偏心的问题，同时成型杆周边设置了均匀的冷却水道，保证长条状的塑件各区域冷却速率一致，减少成型后的翘曲变形量。考虑到板条零件本身壁厚较薄、长度方向尺寸远大于宽度方向，模具进料点采用侧浇口形式，浇口位置设置在塑件的非外观侧边缘，开模后浇口凝料可随塑件一起顶出，后续通过简单的人工修剪即可去除，不会在塑件装配外露面留下浇口痕迹。模具的安装边界完全适配常规标准模架的装夹尺寸，定模侧的定位圈可直接与注塑机的定位孔配合，保证射嘴与浇口套的同轴度，动模侧的顶杆孔位置与标准注塑机的顶出杆排布匹配，无需额外做转接板即可完成装夹调试。日常生产维护时，只需拆开动定模的连接螺丝即可清理型腔表面的残留塑料，细长成型杆出现磨损时可单独更换，无需拆卸整套模架，能大幅降低停机维护的时间成本。模具合模时的导向依靠四个角部的导柱导套完成，导套内部做了储油槽设计，长期开合模过程中可储存润滑脂，减少导柱导套的磨损量，保证合模精度的长期稳定。针对塑件成型后的表面分离要求，模具的分型面贴合处做了0.02毫米的溢料槽设计，既可以排出型腔内的残留空气，避免塑件出现烧焦、气泡缺陷，也能让飞边控制在极薄的范围内，后续无需专门的去飞边工序即可满足装配要求。
