办公室立式直饮净水水冷设备结构设计

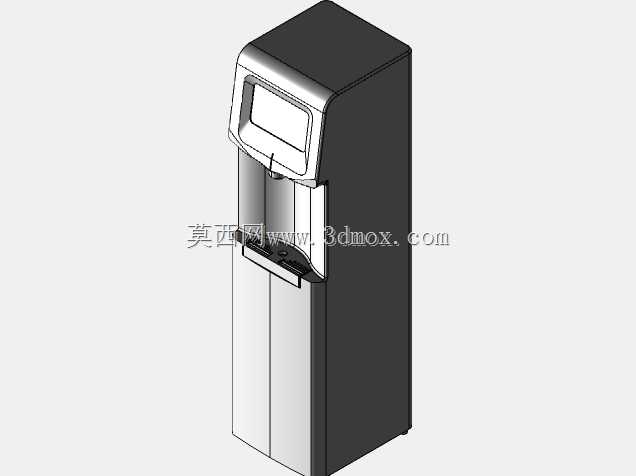

这款立式水冷直饮设备的结构设计，核心围绕办公场景的日常饮水需求展开，在做三维结构排布时，首先要考虑的是公共办公区域的安装边界，设备整体采用窄长立式布局，占地宽度控制在30厘米级，深度不超过40厘米，高度适配常规办公空间的1.2米左右操作高度，放置在茶水间边角、走廊侧方都不会阻碍通行，也能适配多数办公场所预留的饮水点位空间。设备的功能模块排布遵循使用逻辑，上部操作区设置倾斜式操作界面，符合站立操作时的人体工学视角，不用弯腰低头就能完成取水、功能选择操作，接水区域预留足够的杯具放置空间，可容纳常规马克杯、大容量保温杯等不同高度的盛水容器，避免取水时水花外溅。中部集成核心水处理单元，将反渗透过滤组件、渗滤膜组、制冷换热模块做分层堆叠排布，既压缩了整体设备的横向占地，也预留了足够的管路排布与检修空间，后期更换滤芯、维护管路时不需要完全拆解设备外壳，仅需打开对应侧的检修盖板即可完成操作。下部的储水与制冷单元做配重平衡设计，避免设备重心过高出现倾倒风险，同时底部预留可调式支撑脚，可适应办公区域不平整的地面，保证设备放置平稳。设备自带的自清洁结构，在水路设计上增加了循环冲洗通路，可定期对内部管路、出水嘴进行自动冲洗，避免公共使用场景下的水路积垢、细菌滋生问题，适配办公室高频次、多人使用的场景特性。外壳采用分体式卡扣加少量紧固件的连接结构，在三维建模阶段就对各个壳体的配合公差做了预留，上下壳体的拼接缝做错位止口设计，既避免外观出现明显缝隙，也能防止日常清洁时的水渍渗入设备内部。出水区域做内凹式挡水设计，接水时溅出的水滴会顺着挡水板流入下部的接水盘，接水盘采用抽拉式结构，方便日常清理积水。在结构强度设计上，外壳主体采用常规家电用板材厚度，内部支撑框架做加强筋排布，在设备顶部、侧部承受日常倚靠、轻微碰撞时不会出现壳体变形，同时整体重量控制在合理区间，方便办公场所的搬运与点位调整。水路与电路部分做完全的分隔排布，电路走线全部布置在设备侧方的独立走线槽内，与水路管路保持安全距离，避免管路渗漏引发电路安全问题，制冷模块的散热风道设置在设备背部，与墙面预留5厘米左右的散热间隙即可满足散热需求，不需要额外预留过大的安装空间。
