带锥角旋转功能的球锥关节连接结构

在各类需要多自由度铰接传动的机械结构中，球铰类部件是实现空间角度偏转、补偿安装误差、传递多向载荷的核心连接单元，这款带锥角约束的球锥关节结构，正是针对常规球铰转动范围无明确边界、易出现过偏转脱开的场景做的定向优化设计。从实际应用场景来看，这类结构常出现在轻工自动化设备的摆臂连接端、小型工程机械的操纵杆传动节点、医疗器械的可调支撑臂铰接处，既可以保留球面配合带来的多向转动能力，又能通过锥面的限位设计，把球头的摆动范围约束在设定的锥角区间内，避免转动超程带来的结构卡滞、连接件脱出或者传动失效问题。

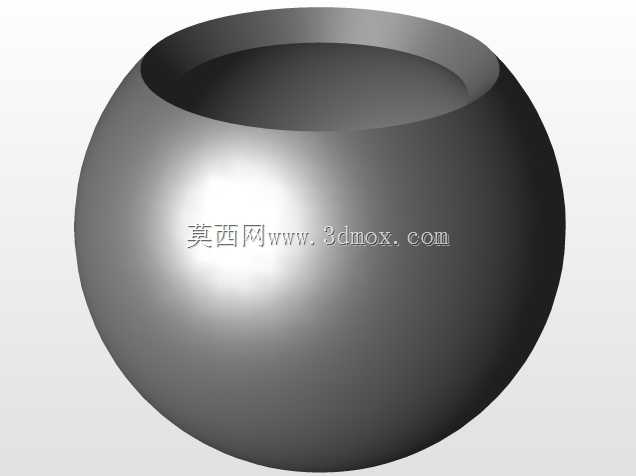

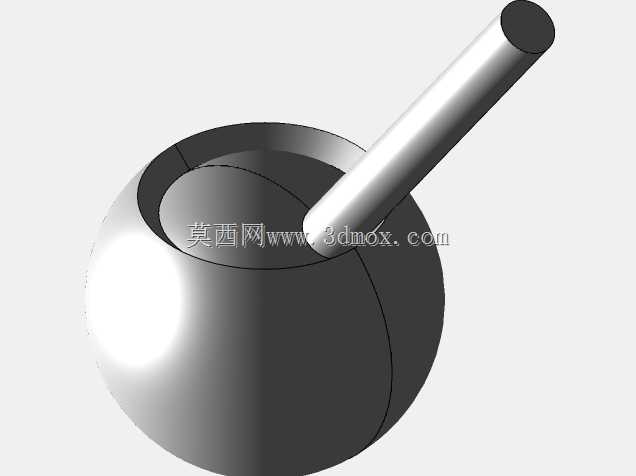

设计过程中首先要明确的是安装边界的尺寸约束，球窝的外轮廓采用整球切分的对称结构，两个半球形壳件通过止口定位拼合后形成完整的球头容纳腔，拼合面的位置要避开球头杆的摆动轨迹，防止杆部在最大锥角偏转时和窝体边缘发生干涉。球头和杆部采用一体化加工的结构形式，杆部为等直径圆柱段，和球头的衔接位置做了小圆弧过渡，避免应力集中在衔接断面，提升交变载荷下的结构疲劳强度。球窝的开口处做了和设定锥角匹配的内锥面导向，当球头杆摆动到最大允许角度时，杆部外壁会和窝体开口的锥面完全贴合，形成硬限位，不需要额外加装限位挡块就能精准控制转动范围。

从功能特性上看，这款结构的球面配合面预留了合适的配合间隙，既可以保证转动过程无卡滞，又能控制径向窜动量在传动允许的公差范围内，适合中低转速、中等载荷的摆动传动场景。安装时两个半球窝通过外周的紧固件锁紧，抱紧内部的球头，锁紧力可以根据实际需要的转动阻尼调整，既可以做成无阻尼的自由转动铰接，也可以通过调整锁紧力形成带阻尼的可调定位关节，适配需要悬停定位的支撑臂类场景。结构整体没有多余的冗余零件，外形轮廓为规整的球形，安装时可以在窝体外部加装固定抱箍或者直接将半球窝集成在相邻的结构件上，不需要额外设计复杂的安装座，能有效压缩整体结构的占用空间，适合在安装空间紧凑的设备内部布置。

建模过程中需要重点关注球面的同轴度公差，球头的球心和球窝的球心必须完全重合，否则会出现转动阻尼不均、局部磨损加剧的问题，锥角的角度公差要控制在合理范围内，保证各个方向的最大摆动角度一致，避免出现某一方向转动超程、另一方向转动角度不足的问题。杆部的轴线要通过球心，否则转动过程中会出现杆部轨迹偏移，和周边结构发生干涉。
