环形歧管夹与配套橡胶O形密封圈设计

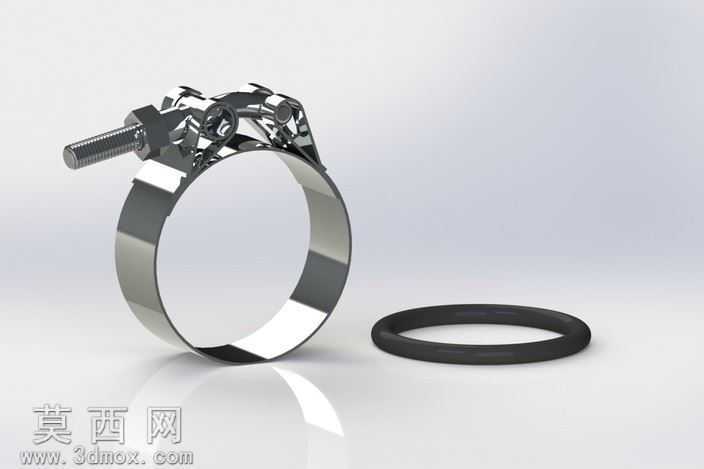

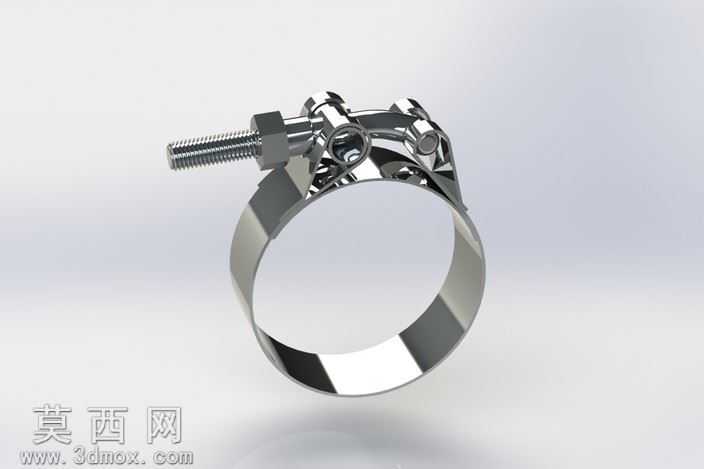

本作品为环形歧管夹与配套橡胶O形密封圈的三维参数化设计成果，建模阶段采用SolidWorks软件完成全结构特征构建，首先针对金属歧管夹部分，先绘制环形钢带的截面轮廓草图，通过扫描特征生成基础环形带身，随后依次构建螺栓调节机构、铰接锁紧爪、加强压边等细节结构：螺栓部分采用真实螺纹特征建模，还原梯形螺纹的牙型轮廓与螺距参数，铰接位置添加同轴心配合的销轴结构，保证夹钳开合调节的运动逻辑符合实际使用状态，钢带边缘做卷边强化处理，避免安装时割伤管路外壁。配套的橡胶O形圈采用旋转凸台特征生成，截面为标准正圆形，尺寸与歧管夹的适配管径完全匹配，保证装配后密封面的贴合度。材质与渲染阶段，金属歧管夹赋予抛光不锈钢材质，调整金属粗糙度参数至0.1以下，添加环境反射贴图模拟不锈钢表面的高光反射效果，螺栓与锁紧爪部分做轻微的金属做旧处理，还原五金件生产后的细微质感；橡胶O形圈赋予丁腈橡胶材质，调整漫反射颜色为哑光黑色，粗糙度参数设置为0.7，添加细微的表面颗粒纹理，还原橡胶材质的磨砂触感，场景采用柔光箱三点布光，主光源从斜上方45度投射，打出金属件的清晰高光轮廓，辅光源补光消除结构暗部死黑，添加地面反射效果增强作品的真实感。结构设计上，歧管夹采用单螺栓无极调节结构，可适配一定公差范围内的管路外径，锁紧时钢带均匀收紧，配合内侧的橡胶O形圈，可同时实现管路的紧固连接与接口密封，避免管路内流体渗漏，铰接爪的多触点压合设计保证收紧时受力均匀，不会出现局部应力集中导致的钢带变形或管路压损。设计过程中充分考虑实际装配需求，所有活动部件均保留合理的装配间隙，螺栓的调节行程覆盖常用的歧管管径范围，既满足摩托车进气歧管等场景的紧固密封需求，也可适配通用工业管路的连接固定场景，模型完成后通过干涉检查验证，确认所有部件无装配干涉，可直接导出用于工程出图、3D打印样件验证或产品宣传渲染使用。
