V形板材切分加工设备结构设计

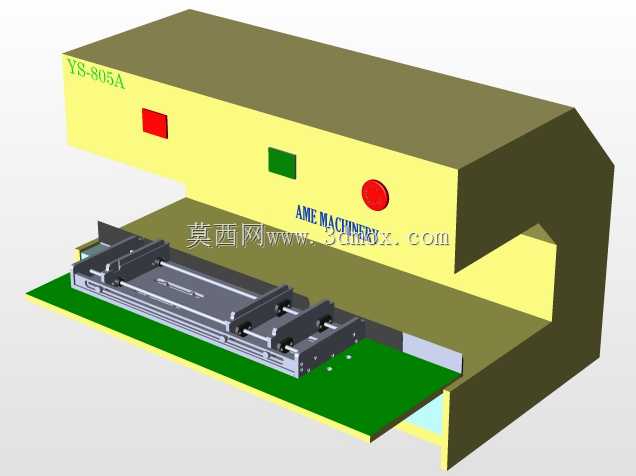

这款V形切分设备主要面向薄型板材的定长V口裁切工序，常见于PCB基板、薄铝片、绝缘板材的加工产线中，可替代传统人工划线裁切的作业模式，大幅降低V形切口的对位偏差。设备整体采用C型开式机身布局，这种结构的优势在于操作侧完全开放，操作人员上下料时不会受到机身立柱的干涉，同时机身的上横梁可承载裁切执行机构的下压力，避免长期作业出现结构形变。设备下部的送料平台采用绿色耐磨绝缘板材作为承托面，平台上配置了多组可调式定位挡块，可根据待加工板材的宽度调整夹持间距，挡块侧面带有锁紧旋钮，调整到位后可直接锁死，避免送料过程中出现板材偏移。机身正面设置了三个操作控件，分别对应设备启动、复位、急停功能，控件布局符合一线操作人员的作业习惯，无需大幅度抬手即可完成操作，急停按钮采用大直径红色蘑菇头设计，遇到突发状况时可快速拍停。裁切执行端隐藏在机身横梁下部，采用V形裁切刀组，刀组的刃口角度经过匹配设计，裁切后板材的V形切口边缘无毛刺、无塌边，可直接进入后续弯折工序，无需二次修边。设备的安装边界需预留左右各三百毫米的操作空间，后部预留两百毫米的走线与维护空间，机身底部可通过膨胀螺栓固定在车间水泥地面上，也可配置减震脚垫放置在标准工作台面上，适配不同规模的加工车间布局。送料平台的行程可根据加工需求调整，常规配置下可满足长度六百毫米以内的板材V形切分作业，若需加工更长尺寸的板材，可在平台进料侧外接延伸托板，无需改动机身主体结构。设备的驱动部分内置在机身腔体内部，外部无裸露的传动部件，可避免车间内的粉尘、切屑进入传动结构，降低日常维护的频次，日常仅需定期对裁切刀组、送料导轨进行清洁润滑即可保证设备稳定运行。在结构设计阶段，针对机身的受力变形量做了仿真校核，在最大裁切载荷下，横梁的下挠量控制在0.02毫米以内，可保证长期裁切作业的切口精度一致性，避免因机身形变导致的切口角度偏差。
