快装式管道夹持固定支架结构设计

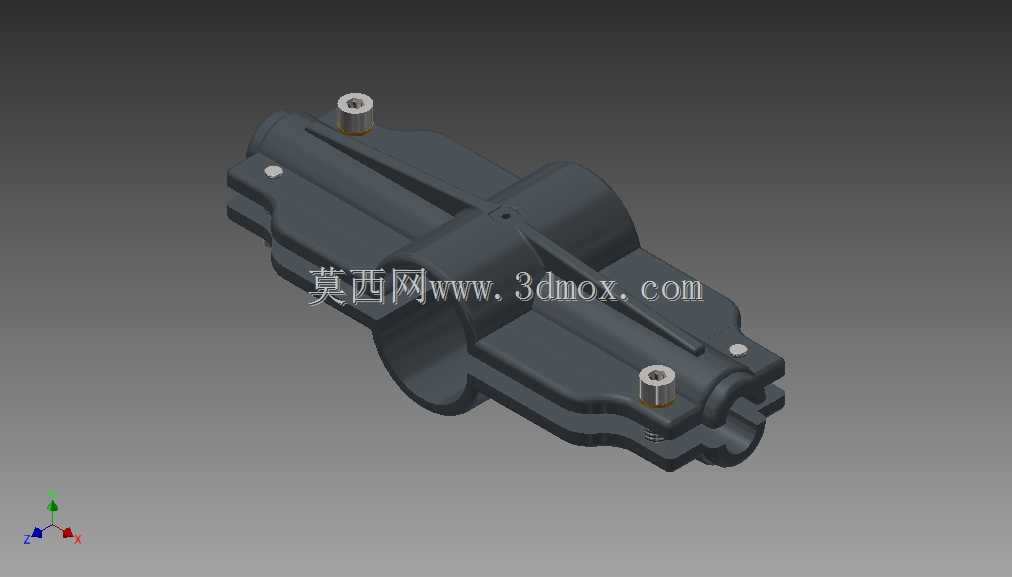

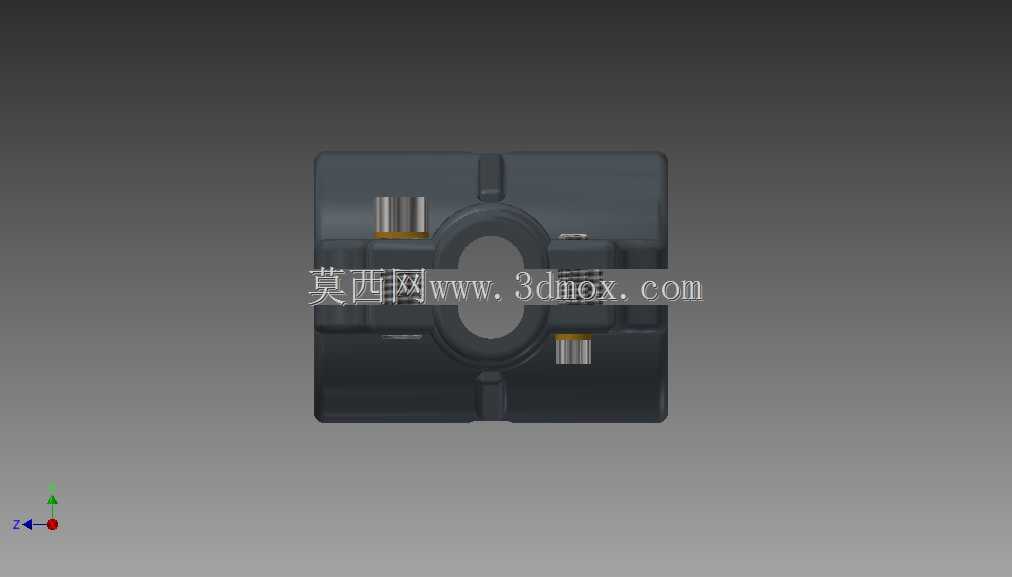

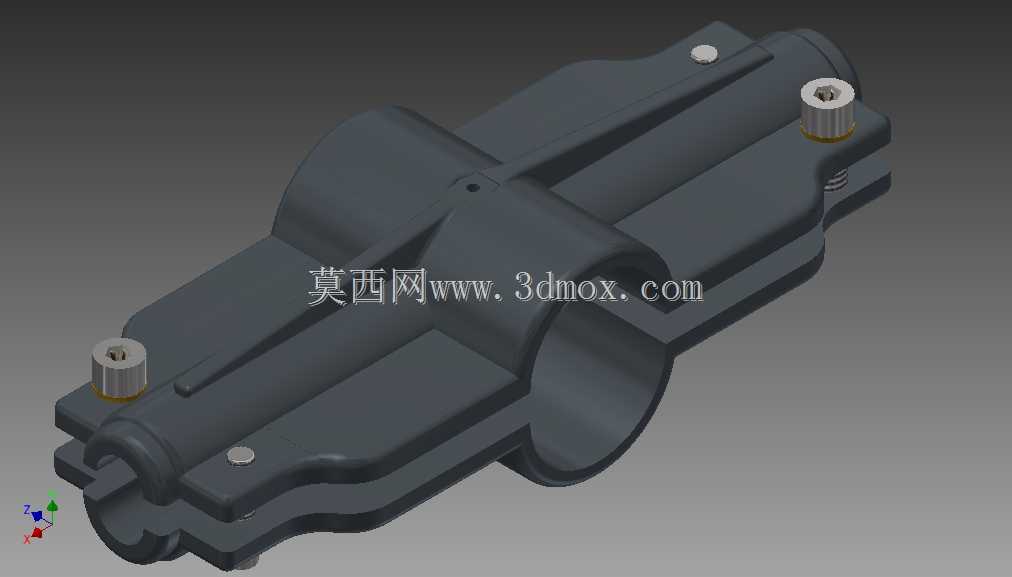

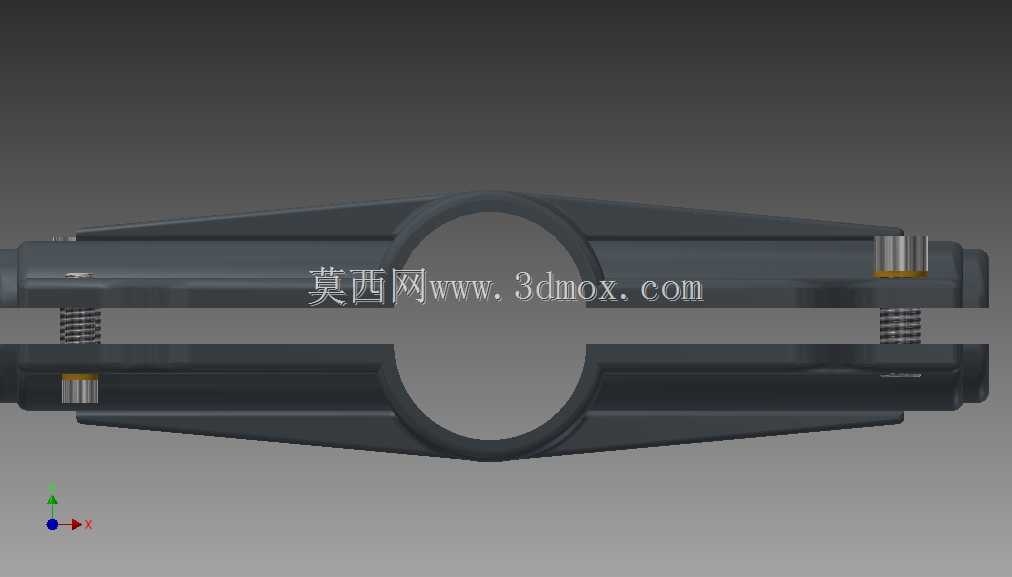

这款快装式管道夹持支架，主要面向工业现场管路布设场景设计，可适配多规格圆形金属或非金属管材的快速固定需求，在液压站管路排布、气动系统管线架设、生产车间流体输送管道固定、户外管线临时加固等场景中都能适用。不同于传统焊接式管架需要现场动火作业的安装方式，该支架采用对开式夹合结构，两半夹体通过侧边定位销实现开合对位，安装时无需对管材做焊接、打孔等破坏性加工，只需将支架扣合在待固定管材外壁，拧紧两端的手拧锁紧螺钉即可完成装夹，单点位安装耗时可控制在一分钟以内，尤其适合设备后期改造、管线临时调整、高空作业等不便于动火加工的作业场景。

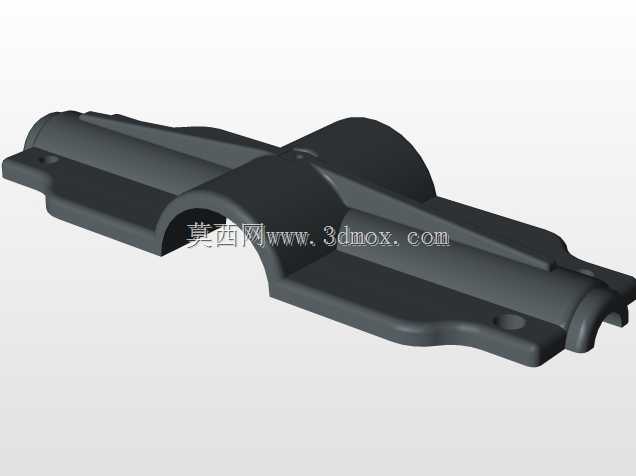

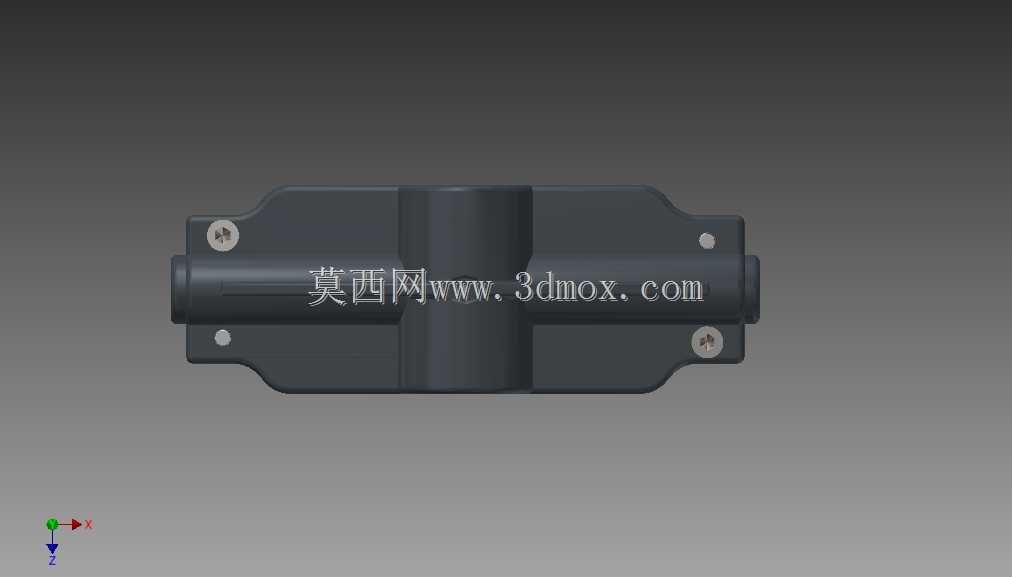

从结构设计逻辑来看，夹体内腔采用圆弧面贴合设计，圆弧曲率与适配管材的外径完全匹配，夹合时可形成整圈均匀的抱紧力，避免局部应力集中压伤薄壁管材，同时内腔可根据使用需求加装橡胶防滑垫，进一步提升夹持摩擦力，防止管材受流体冲击、设备振动出现轴向窜动或周向转动。夹体外侧设置有一体式连接耳座，耳座上预留有标准安装孔位，可通过螺栓将整个支架固定在墙面、设备机架、安装横梁等基体上，安装孔采用长圆孔设计，允许安装时存在±3mm的位置偏差，降低现场安装的对位精度要求。

在安装边界方面，该支架适配的管材外径覆盖常用的中小管径范围，夹体闭合后的整体外轮廓尺寸紧凑，不会占用过多管路布设空间，相邻支架的安装间距可根据管材材质、输送介质压力、现场振动情况灵活调整，针对高压流体输送管路可适当缩小安装间距，提升管路固定稳定性。两端的锁紧螺钉采用滚花手拧设计，常规安装无需额外工具即可完成锁紧，针对大管径、高载荷的使用场景，也可使用扳手进一步拧紧螺钉，提升夹持力上限。夹体本身采用高强度工程塑料或压铸铝合金材质成型，兼顾结构强度与轻量化需求，同时具备不错的耐锈蚀性能，可在潮湿、轻度腐蚀的工业环境中长期使用，无需额外做表面防腐处理。

在实际选型使用时，需要注意确认待固定管材的实际外径与支架夹体内腔尺寸匹配，避免出现夹合间隙过大导致夹持力不足，或是尺寸过小无法扣合的问题；固定支架基体时，需保证安装面的平面度，避免夹体安装后出现受力变形，影响抱紧效果；针对输送高温介质的管路，需要考虑管材热胀冷缩带来的尺寸变化，安装时可适当预留伸缩间隙，避免支架限制管材正常形变导致应力损坏。
