车削加工用仿形刀具夹装结构设计

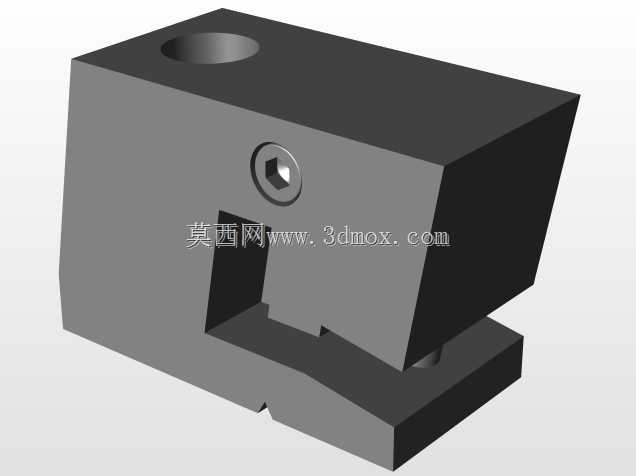

在普通卧式车床及数控车削加工场景中，仿形车削是处理带复杂回转曲面、阶梯成型面工件的核心工艺手段，这类加工对刀具的装夹刚性、定位精度、换刀便捷性都有明确的工程要求，本次设计的仿形刀具装夹结构，正是针对中小批量成型面车削工序的实际需求开发。从实际加工场景来看，这类仿形刀具结构多用于轴类零件的成型槽、曲面外圆、端面仿形轮廓的切削作业，适配常规四方刀架的安装尺寸，不需要对现有车床刀架做额外改造，就能直接装夹使用，降低车间工艺适配的改造成本。结构设计上，整体采用方块式基体作为承载主体，基体顶部预留的光孔用于安装时的吊装与定位预紧，正面的楔形装夹槽通过单颗内六角锁紧螺钉实现刀片的压紧固定，这种楔形压紧结构相比传统的压板式装夹，能有效减少装夹组件的悬伸量，提升切削过程中的抗振性能，避免仿形切削时因让刀导致的轮廓度超差。安装边界方面，基体底部为平整定位面，可直接贴合车床刀架的安装基面，侧面的定位靠面与刀架侧定位边贴合，能快速完成装夹找正，不需要反复打表调整刀具中心高，有效缩短换刀准备时间。设计过程中重点考虑了切屑排出的空间，装夹槽下方预留的排屑缺口，能让仿形切削过程中产生的带状切屑顺利排出，避免切屑缠绕在刀体与工件之间刮伤已加工表面。刀体的整体刚性经过受力校核，在常规切削参数下，即采用硬质合金刀片进行45号钢的半精仿形切削时，刀体变形量控制在微米级，能满足IT7级加工精度的要求。锁紧螺钉的位置设计在刀体正面的操作空间内，换刀时不需要拆除整个刀体，只需要松开单颗螺钉就能完成刀片的更换与位置微调，适配车间批量加工时的快速换刀需求。刀体的楔形槽角度经过反复验证，既能保证刀片压紧后不会在切削力作用下发生位移，又能避免压紧力过大导致刀片碎裂，兼顾装夹可靠性与刀片使用寿命。
