带交流伺服驱动的龙门式数控铣削设备

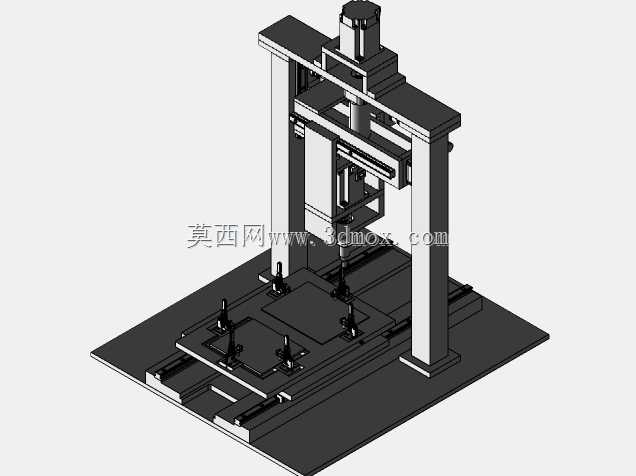

这款铣削设备采用龙门式双立柱承载结构，主要面向中小尺寸金属零件的平面、沟槽、简单成型面的批量铣削加工场景，常见于小型五金加工车间、职业院校实训基地、非标零部件打样工位，可适配铝件、软钢件、工程塑料等多种材质的切削作业，替代人工手持打磨或普通手动铣床的重复操作，提升加工一致性。设备整体采用立式主轴布局，主轴单元搭载交流伺服电机作为动力输出源，可实现转速的精准调控，配合Z向的伺服进给导轨，能完成定深切削、逐层铣削的工艺动作，相比普通手动进给的铣床，进给量控制精度更高，可减少人工操作带来的尺寸超差问题。底座采用整体式铸铁平台结构，作为整台设备的安装基准面，平台上预置了多组T型槽用于安装工装夹具，本次设计配套的气动压紧夹具可快速固定矩形坯料，夹具的安装位置可沿X向导轨调整，适配不同长度的工件装夹需求，X向进给采用双直线导轨导向，配合伺服驱动的滚珠丝杠传动，可实现工作台的平稳往复移动，避免切削过程中的爬行抖动问题。Y向进给模组集成在龙门横梁上，主轴滑座可沿横梁实现横向移动，三个进给轴的运动逻辑可通过配套数控系统实现联动，完成简单轮廓的铣削加工。设计过程中优先考虑了设备的安装边界，整体占地面积控制在小型加工工位可容纳的范围，不需要额外做特殊地基处理，只要地面平整度满足通用工业设备安装要求即可放置，设备的维护点都设置在易操作的外侧位置，主轴的润滑点、导轨的防尘刮屑板都可在不拆解主体结构的情况下完成更换。两侧立柱采用等截面设计，保证横梁移动过程中的结构刚性，减少切削颤振对加工表面质量的影响，主轴端面到工作台面的最大距离预留了足够的装夹空间，可搭配平口钳、分度头等通用工装使用，拓展加工范围。电气布线全部采用拖链内置走线方式，避免进给运动过程中线缆磨损，设备的操作面板设置在立柱侧方，操作人员站在工位上即可完成参数调整、启停控制等操作，符合人机工程学的操作高度要求。
