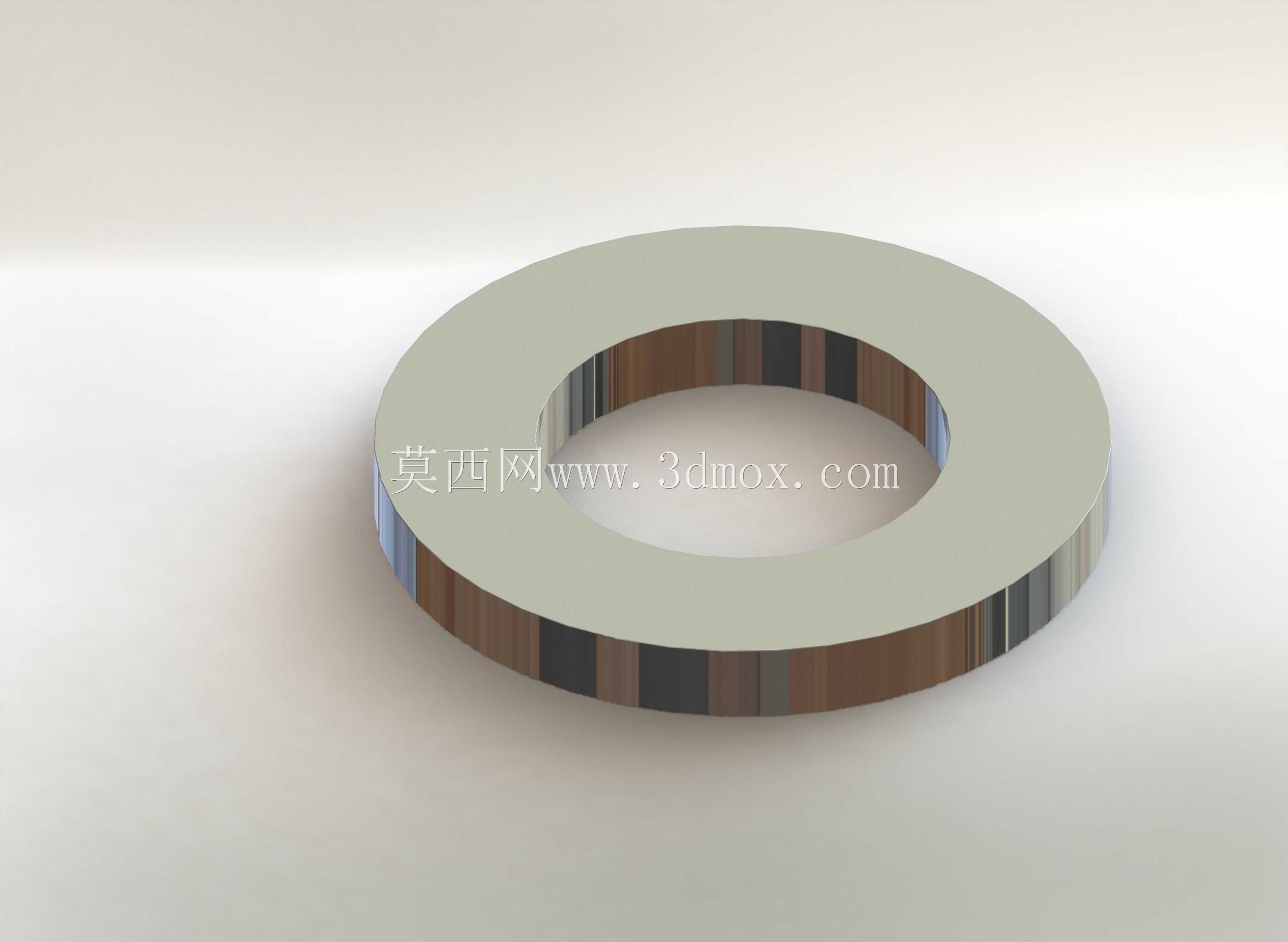

DIN125A标准M48镀锌平垫圈结构

在重型钢结构连接、大型风电塔筒法兰拼接、重载设备基座锚固这类对螺栓预紧力分布有严格要求的场景里，平垫圈的作用从来不是凑数的小零件。这款适配M48规格螺栓的平垫圈，严格遵循DIN125A也就是ISO7089-7090的标准要求做结构设计，核心作用是在大扭矩螺栓锁紧过程中，分散螺栓头与螺母端面的压应力，避免被连接件表面因为局部压强过大出现压溃、凹陷，尤其是在铸铁件、铝合金构件这类表面硬度偏低的基材连接场景里，垫圈的存在能大幅降低连接失效的风险。从结构设计逻辑来看，这款垫圈采用等厚度环形结构，内孔尺寸与M48螺栓的螺杆外径留有合理的装配间隙，既不会因为间隙过小导致螺杆穿装卡滞，也不会因为间隙过大造成预紧力作用时垫圈偏载滑移；外圆尺寸经过标准核算，能覆盖足够的承压面积，匹配8.8级及以上强度等级螺栓的预紧力输出要求，不会在额定锁紧扭矩下出现垫圈变形、翘曲的问题。表面镀锌处理的设计，是为了在常规户外、工业厂房这类非强腐蚀环境下，提升垫圈自身的防锈能力，减少连接件之间的电偶腐蚀风险，延长整套连接副的服役寿命。做三维建模的时候，需要严格卡准标准规定的厚度、内外径公差，尤其是安装边界的匹配：内孔要保证M48螺杆顺利穿过，外圆不能超出被连接件的承压面范围，厚度要匹配螺栓连接的长度计算，避免因为垫圈厚度偏差导致螺栓旋合长度不足，影响连接强度。实际选型使用的时候，要注意这类平垫圈不能替代防松垫圈使用，它的核心功能是承压分散应力，在有振动载荷的连接场景里，需要搭配对应的防松结构使用；安装时要保证垫圈两面平整，没有毛刺、飞边，贴合螺栓头和被连接件表面，不能出现倾斜垫装的情况，否则会导致预紧力分布不均，留下连接松动的隐患。很多刚入行的设计人员容易忽略平垫圈的选型细节，比如随意选大内径或者厚度不足的垫圈，实际在重载工况下，这类小细节往往会导致基材被压坏，螺栓预紧力流失，甚至出现连接副失效的严重问题，所以建模和选型阶段严格对标标准尺寸，是保证连接可靠性的基础。
