SolidWorks工程图尺寸标注实操教学素材

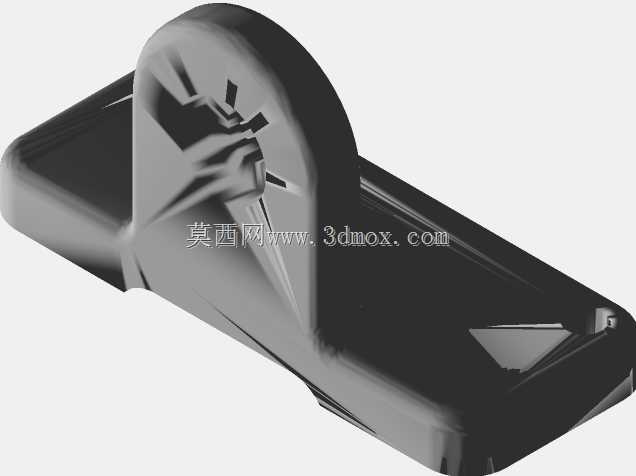

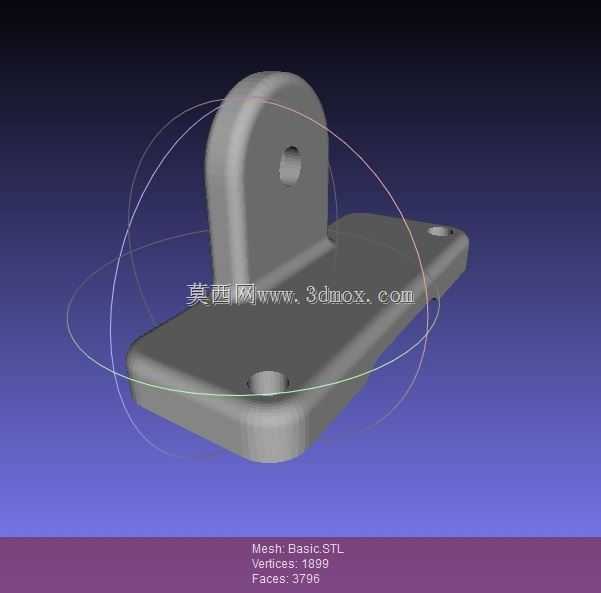

在机械结构设计全流程中，工程图是连接三维建模与现场加工的核心载体，尺寸标注的规范性直接决定零件加工精度、装配匹配度与后期运维效率，不少刚入行的结构工程师容易忽略标注逻辑，仅将模型尺寸简单罗列到图纸上，最终导致加工端读误解、装配出现干涉偏差。这套标注实操内容围绕机械零件工程图的全流程标注逻辑展开，覆盖从零件视图导入、视图调整到各类尺寸标注落地的完整环节，适配车间加工、装配校验、来料检验等多个工业场景的图纸使用需求。实际生产中，不同岗位对工程图的信息需求存在明显差异：机加工操作人员需要通过标注快速定位加工基准、明确公差范围与加工顺序，质检人员需要依托标注的尺寸链完成形位公差校验，装配人员需要通过标注确认配合面的尺寸边界与安装要求，因此标注过程不能仅追求尺寸齐全，更要遵循加工逻辑排布尺寸位置，避免出现封闭尺寸链、基准错位等常见问题。从设计思路层面看，这套标注逻辑首先强调基准统一原则，要求所有尺寸标注的基准与零件建模、加工装夹的基准保持一致，减少基准转换带来的累积误差；针对零件上的安装孔位、配合面、轮廓边界等关键特征，会优先标注功能尺寸，再补充其余非关键的外形尺寸，避免关键尺寸被冗余信息遮挡。针对带安装底座的支架类典型零件，标注时会先明确底座的安装孔距、安装面平面度要求，再标注上部铰接孔的中心高、孔位同轴度等核心配合参数，同时兼顾零件的外形轮廓尺寸边界，方便加工前的坯料下料核算。视图处理环节会根据零件的结构特征选择合适的剖切角度、投影方向，避免虚线过多遮挡尺寸信息，对于重复出现的阵列特征，会采用简化标注方式减少冗余信息，提升图纸可读性。智能标注与自动排列功能的合理运用，能在保证标注规范的前提下提升出图效率，但自动生成的尺寸需要人工校验调整，避免出现尺寸线交叉、标注位置与加工顺序冲突的问题，最终输出的图纸要做到尺寸信息无遗漏、无重复、无歧义，让拿到图纸的各环节人员都能快速提取所需的加工、装配、检验信息，减少因图纸标注问题导致的返工、报废等生产损失。
