轻量化拓扑优化铰接式轴承支座结构

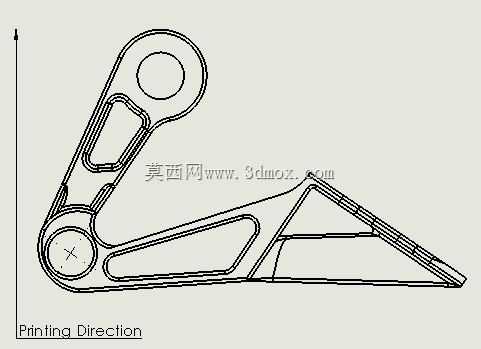

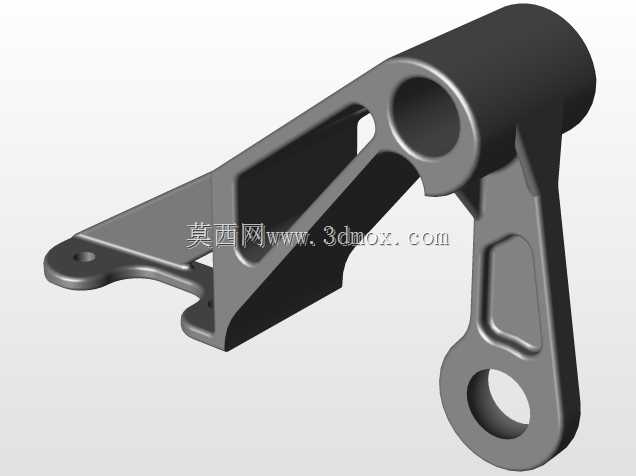

这款优化后的轴承支座，主要面向需要往复摆动铰接的传动场景，常见于轻工自动化输送线的摆臂机构、小型特种作业装备的铰接支撑部位，替代传统厚重的铸焊式轴承座，在满足承载要求的前提下大幅降低自身重量。从结构设计逻辑来看，设计阶段先锁定两个核心安装铰接点的位置边界：上端圆孔为配套转轴的安装位，下端带十字定位标记的圆孔为固定铰接基准，两个孔位的中心距是安装适配的核心尺寸，设计时严格匹配对应转轴的配合公差，预留了标准轴承的安装台阶位，避免装配时出现轴向窜动。两个铰接点之间的连接区域没有采用传统的实心腹板结构，而是通过拓扑优化算法，剔除了低应力区域的冗余材料，顺着载荷传递路径布置了多道变截面加强筋，筋条的走向完全匹配工作状态下的主应力迹线，既保证了摆动承载时的结构刚性，又避免了材料浪费，整体重量控制在0.347公斤，相比同承载等级的传统实心轴承座减重超过40%。右侧延伸的三角支撑臂是为特定安装场景设计的连接结构，臂体末端预留了安装贴合面，可直接与配套的摆杆、连杆构件通过螺栓紧固，不需要额外加装转接件，减少了装配环节的累计误差。外形轮廓上所有的转角位置都做了大圆弧过渡处理，没有尖锐的应力集中棱角，不管是采用3D打印一体成型还是采用铣削加工，都能有效降低加工时的应力变形风险，同时也能减少工作过程中交变载荷引发的疲劳裂纹隐患。安装边界方面，下端铰接孔的端面设计有定位止口，装配时可卡入配套安装架的定位槽内，不需要额外调整同轴度，上端轴承位的内径尺寸适配常规标准深沟球轴承，可直接替换同安装尺寸的传统轴承座，不需要对原有设备的安装基座做改动。筋条之间的镂空区域也做了等宽设计，加工时走刀路径顺畅，3D打印时也不需要添加过多支撑结构，能有效降低加工制造成本。实际使用中，这种轻量化支座尤其适合对构件重量敏感的往复摆动机构，能降低摆动过程中的转动惯量，减少驱动端的动力损耗，同时镂空结构也便于日常检查内部的筋条损伤情况，不会像封闭壳体结构那样出现内部裂纹无法及时发现的问题。
