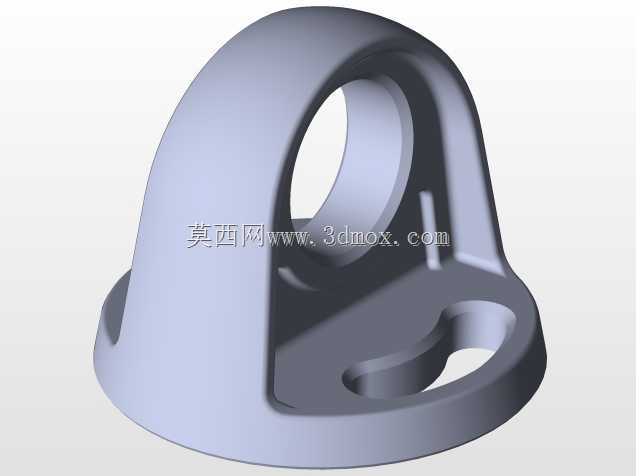

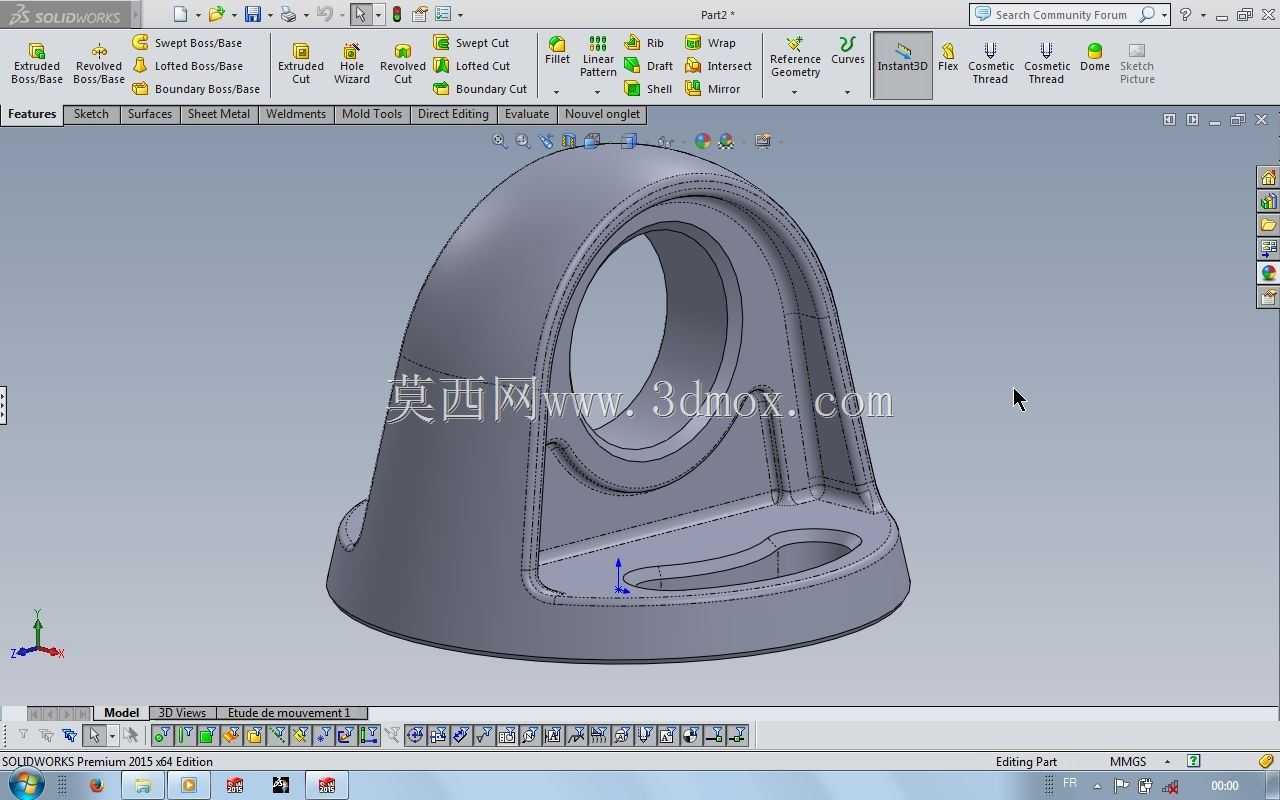

铝合金可调式铝管母线支撑固定构件

在变电站、配电房的硬母线布设场景中，铝管母线凭借载流量大、机械强度高的优势被广泛应用，而配套的支撑固定构件直接决定了母线运行的稳定性与安装适配性。这款铝合金材质的支撑构件，核心作用是实现铝管母线的滑动配合支撑，解决现场安装时的对位偏差问题，同时满足长期户外或柜内运行的结构强度需求。

从功能设计上看，构件底部设置了可调底座槽，允许支撑主体在安装时实现最高60°的旋转调整，这一设计充分考虑了现场土建基础施工误差、母线拼接累计偏差带来的对位难题，安装人员无需额外加工适配垫片，仅通过槽位配合紧固件即可完成角度校准，大幅降低现场安装的调整工作量。主体上部的环形承托结构与铝管外壁弧度匹配，滑动配合的接触面做了顺滑过渡处理，既可以限制铝管母线的径向位移，又能允许母线在温度变化产生热胀冷缩时沿轴向自由滑动，避免应力集中导致的母线变形或支撑件开裂。

设计思路上，整体采用一体化铸造成型后做精加工处理，材质选用高强度铝合金，在保证结构刚度的前提下有效降低构件自重，减少对底部安装基础的载荷要求。外形轮廓做了圆弧过渡处理，没有尖锐棱角，既避免安装过程中划伤施工人员，也能减少高压环境下的尖端放电风险。安装边界方面，底部法兰式安装面预留了长条形安装孔，适配不同间距的预埋螺栓点位，安装时仅需将底座贴合基础面，穿入螺栓后调整至所需角度再锁紧即可完成固定；上部环形承托的内径与对应规格铝管外径匹配，安装时将铝管卡入承托位后，可根据设计要求加装限位挡块防止母线脱出。

从实际应用反馈来看，这类可调式支撑构件相比传统固定式焊接支架，现场适配性提升明显，尤其在改扩建项目中，面对原有基础点位不标准的情况，无需重新浇筑基础即可完成母线架设，同时铝合金材质的抗腐蚀性能也能满足沿海、高湿等特殊环境的长期使用要求，构件整体的受力结构经过优化，环形承托部位的加强筋与底座连为一体，可承受铝管母线自重以及风载、短路电动力带来的额外载荷，不会出现结构断裂或变形问题。
