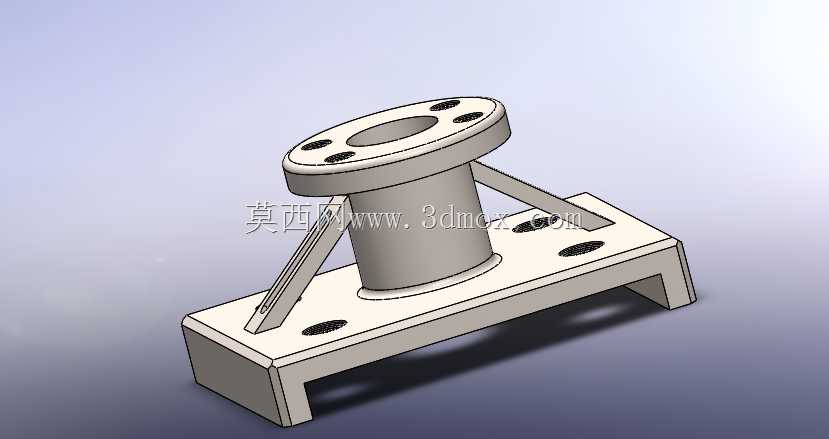

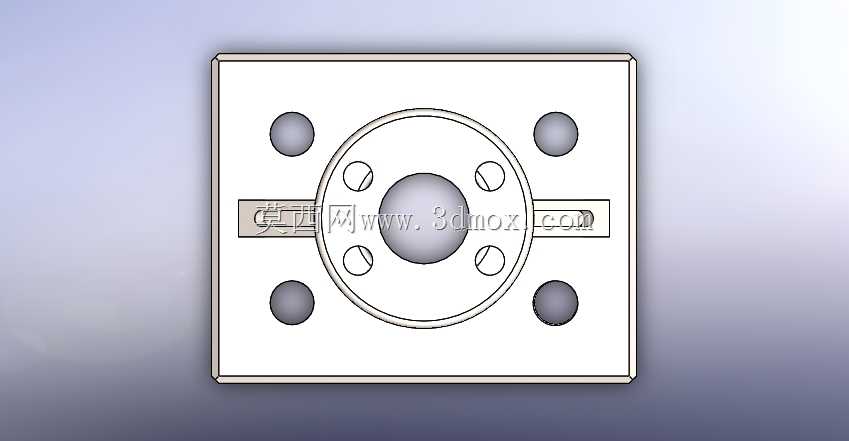

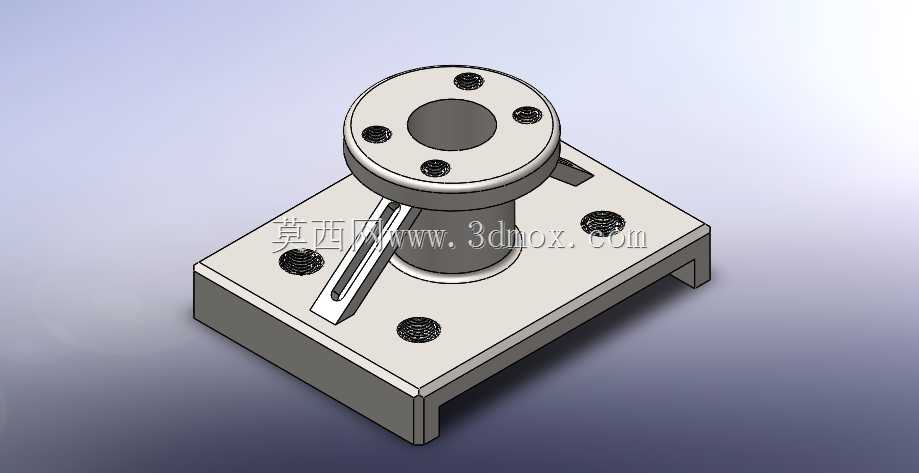

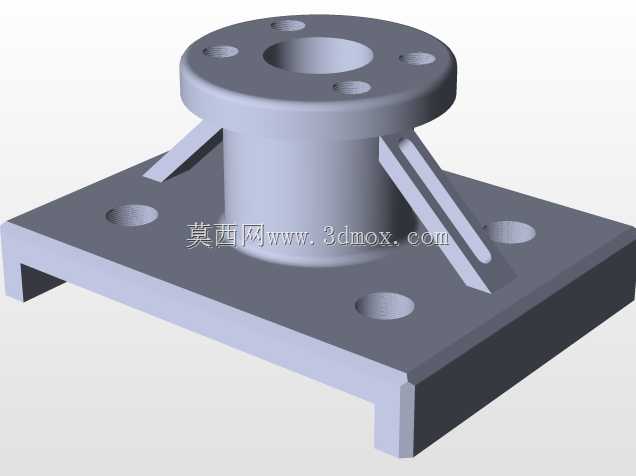

带侧部加强筋的不锈钢支撑法兰结构

这类带支撑结构的法兰构件，常应用在中小型流体管路、轻型设备机架的接驳场景中，区别于常规的平板对接法兰，它自带一体化的槽型安装底座与斜向加强筋，不需要额外搭配焊接支架就能完成立式安装，在食品输送管线、小型化工实验装置、车间辅助工装的管路架设中十分常见，能省去现场焊接支架的工序，降低安装对位的难度。从结构功能上看，上部的法兰盘均匀分布螺栓过孔，用来对接上方的管路端盖或者外接设备接口，盘面上的通孔做了沉台处理，螺栓锁紧后端面不会突出，避免和外接部件产生干涉；中间的圆柱筒体是主要的承载段，内部贯通的通道可走流体或者穿装线缆，筒壁厚度经过核算，能承受常规工况下的径向载荷与轻微振动，不会出现管壁变形的问题。两侧的斜向加强筋连接筒体与下部底座，筋板的厚度和倾斜角度经过受力优化，在不额外增加整体重量的前提下，大幅提升筒体与底座连接位置的抗弯折能力，避免设备运行过程中因长期受侧向力出现焊缝开裂或者结构变形的问题。下部的槽型底座是安装定位的核心，底座两端的翼板上开有长圆形安装孔，允许安装时存在小范围的位置偏差，不需要前期打孔做到绝对精准，降低现场安装的对位难度，槽型的结构设计可以直接卡装在配套的型材导轨上，也可以通过膨胀螺栓固定在水泥基础或者设备平台表面，适配多种安装场景。设计过程中优先考虑了安装便捷性与结构刚性的平衡，没有采用多余的冗余结构，所有转角位置都做了工艺圆角处理，既避免应力集中导致的结构失效，也适配不锈钢件的加工工艺，减少铣削加工时的刀具损耗；上部法兰盘的螺纹规格为M10*1.25，属于通用的公制细牙螺纹，和市面上常规的管路接头、紧固件都能适配，不需要单独定制非标连接件。整体结构的安装边界清晰，底座的槽宽、法兰盘的外径、筒体的高度都做了标准化的尺寸匹配，在做设备布局设计时，可以直接调取该结构的三维模型完成装配校验，不需要重新测绘建模，能有效缩短结构设计阶段的周期，提前排查安装干涉、空间不足的问题。这类一体化的法兰支撑结构，相比传统的平板法兰加焊接支架的组合，整体的形位公差更容易控制，法兰端面与安装底座的平行度、筒体的垂直度都能在一次装夹加工中保证，避免现场焊接带来的变形问题，长期使用的稳定性更优。
