适配2.5英寸轴铸铁剖分式枕式轴承支撑座

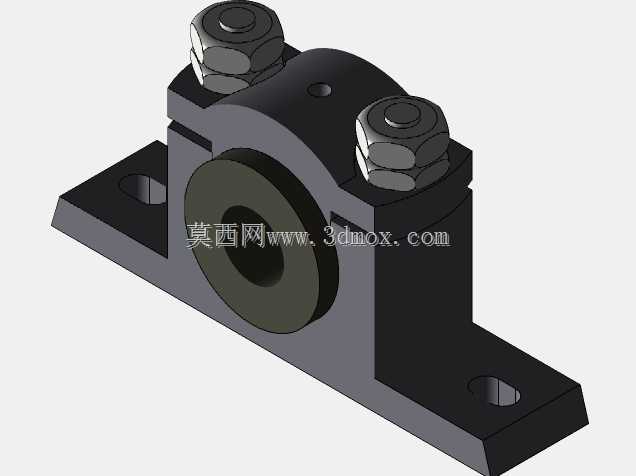

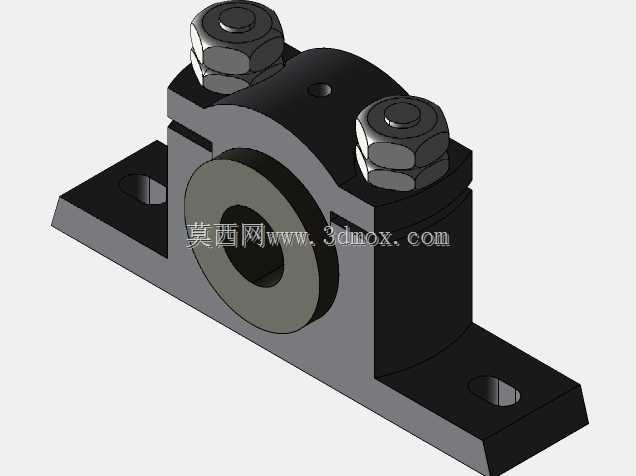

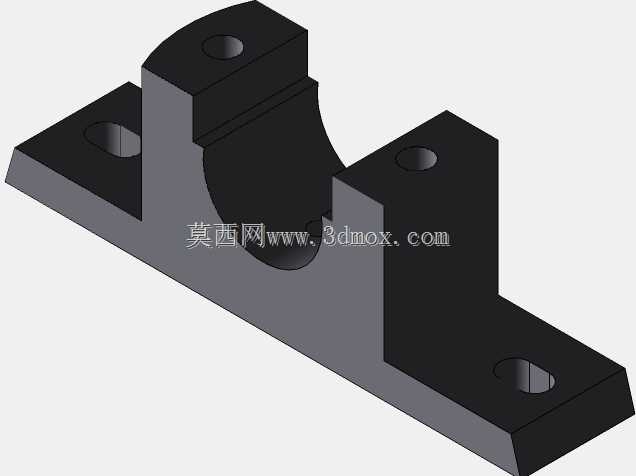

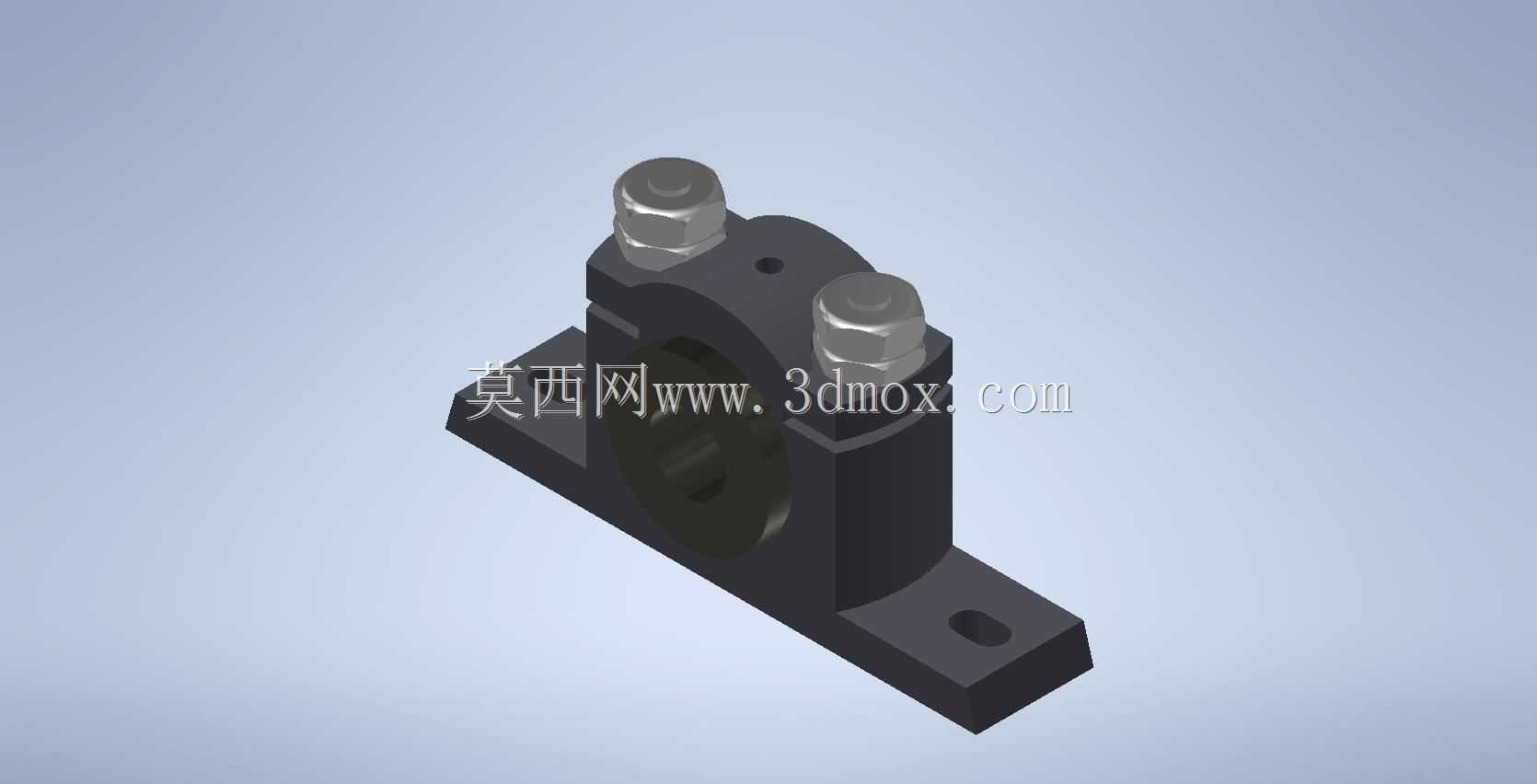

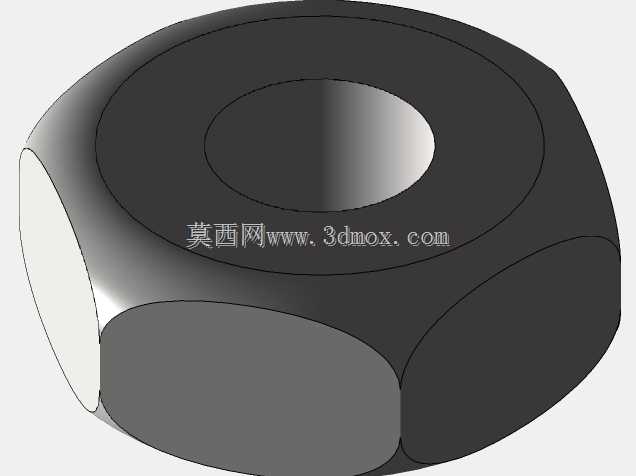

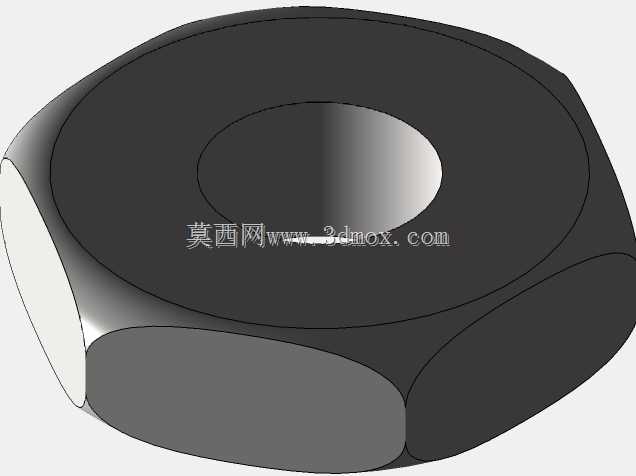

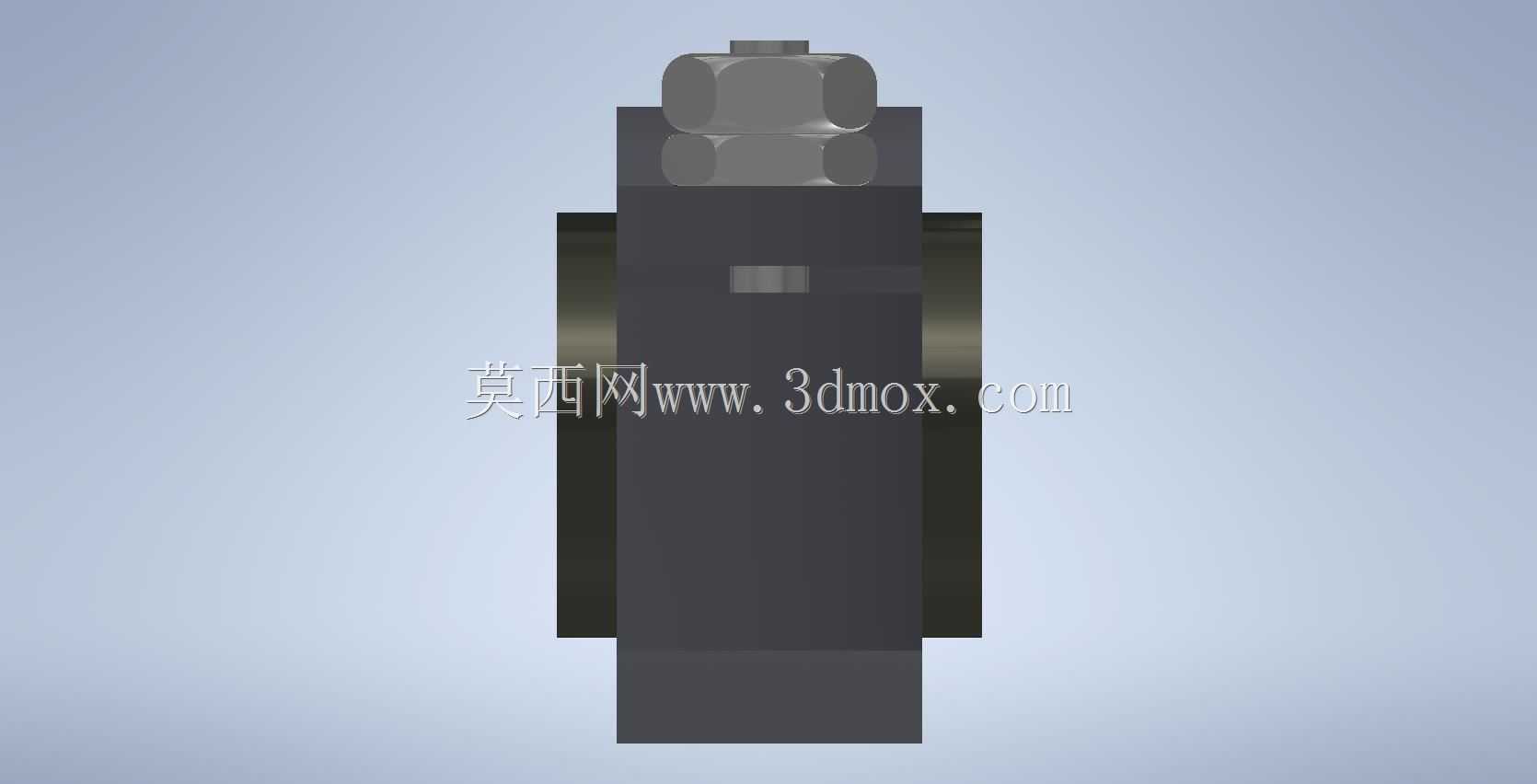

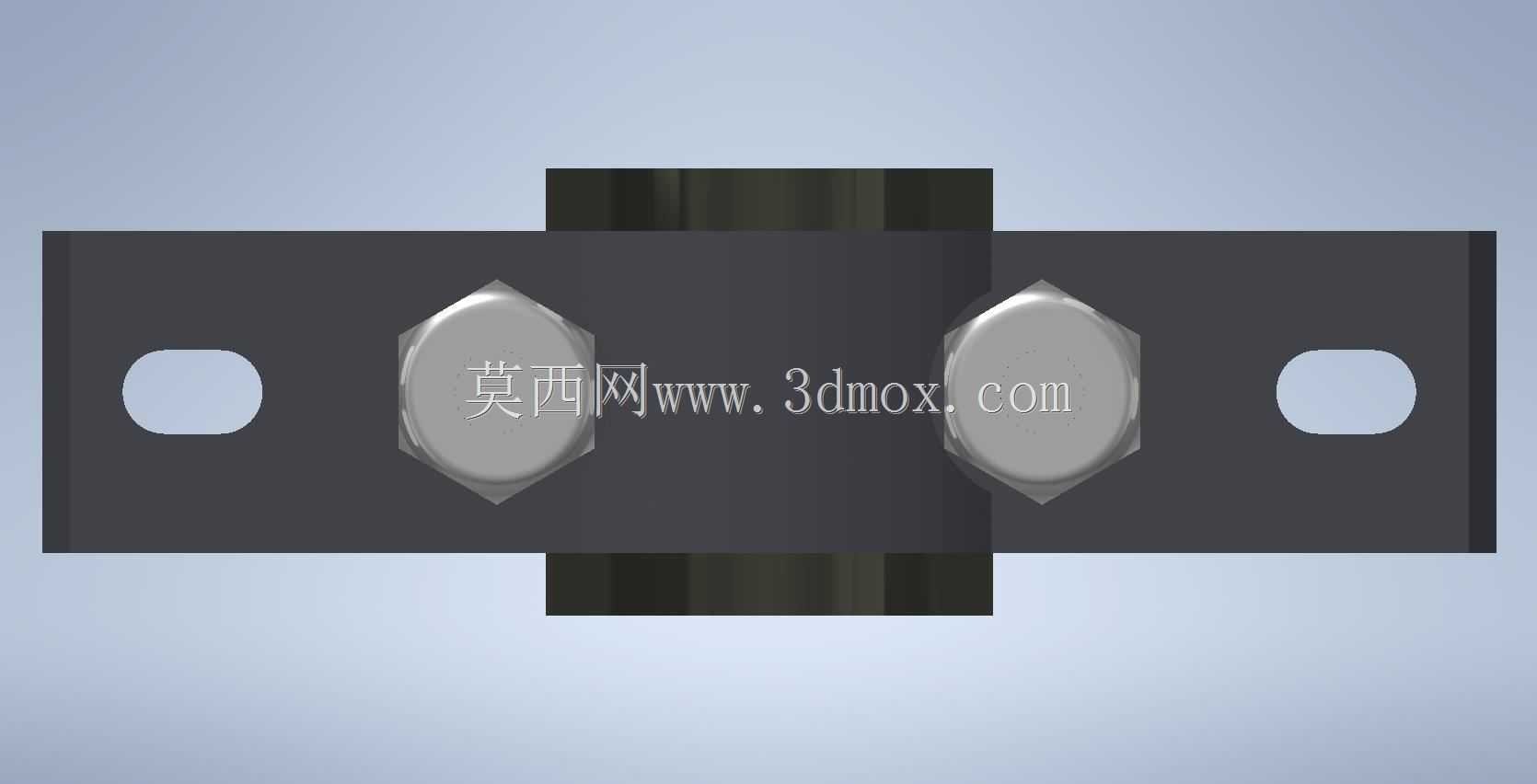

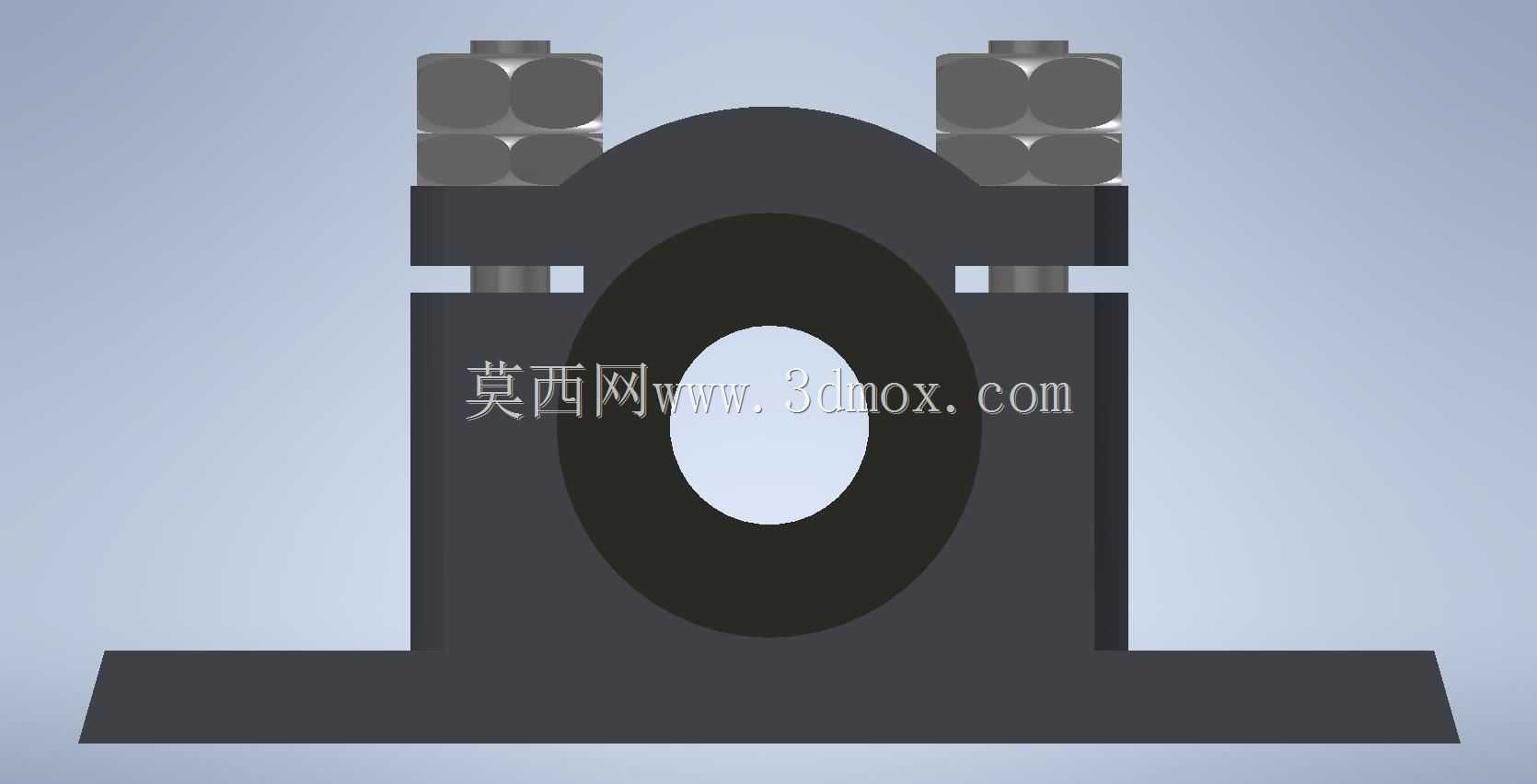

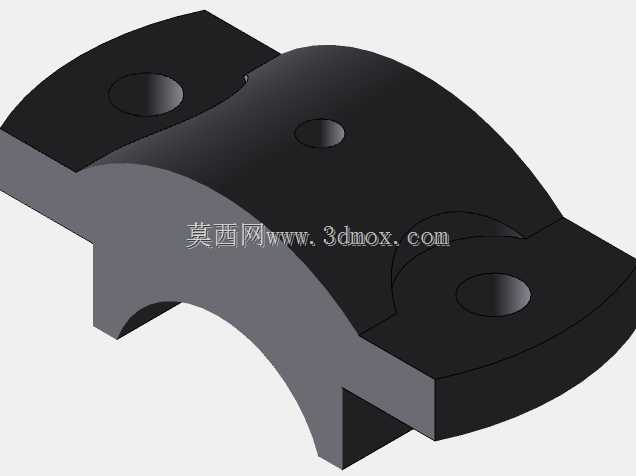

这款剖分式支撑支座主要面向轻工输送、小型农机、通用传动设备的轴系布设场景，在各类中低转速、载荷平稳的动力传递链路中承担径向支撑核心作用，适配直径2.5英寸的光轴安装需求，可兼容同尺寸标准滚动轴承的装配定位。从结构设计逻辑来看，采用上下对开的剖分结构是为了降低长轴装配的施工难度——当轴段已经预装联轴器、带轮等其他零件时，无需将所有预装件从轴端逐一拆除即可完成支座的安装与更换，大幅缩减设备运维的拆装工时。支座本体选用铸铁作为外壳材料，正是看中铸铁优异的减震阻尼特性与铸造成型的成本优势，铸铁内部的片状石墨能够有效吸收轴系运转产生的微幅振动，避免振动沿安装机架传导引发整机共振，同时铸造工艺可以快速成型复杂的安装底座与轴承容纳腔，适合批量生产的通用件需求。底座部分设计为带两个长圆形安装孔的平板结构，安装孔的长圆设计预留了一定的位置调整余量，能够抵消机架加工时的孔位误差，降低安装面的加工精度要求；两个安装孔的中心距、底座厚度都经过载荷校核，确保在额定径向载荷下不会出现底座变形或连接螺栓剪切失效的问题。上半部分的轴承压盖通过两个六角螺栓与下半座体锁紧，螺栓的预紧力可以根据轴承的游隙要求进行微调，既保证轴承外圈被可靠压紧不会出现跑圈问题，又不会因压装过紧导致轴承游隙过小引发运转温升过高。支座的轴承容纳腔尺寸严格适配对应规格轴承的外圈公差，腔体内壁预留了润滑脂的存储空间，可在装配时填充润滑脂延长轴承补脂周期，适配无集中润滑系统的简易传动场景。在实际选型应用中，这类支座常被用于带式输送机的托辊轴端支撑、小型排灌设备的传动轴定位、食品加工流水线的从动辊安装等场景，安装时需要保证支座底面与机架安装面完全贴合，避免局部悬空导致受力不均引发座体开裂，同时锁紧压盖螺栓时需要采用对角分次拧紧的方式，保证压盖对轴承外圈的压力均匀分布，避免轴承偏载缩短使用寿命。从建模角度来看，该模型完整还原了铸件的拔模斜度、安装孔的倒角、螺栓头的避让沉台等细节，可直接用于设备装配的干涉检查、安装工位的空间模拟，也可作为同类型支座改型设计的基础模板，调整轴承腔尺寸与安装孔参数即可快速衍生出适配不同轴径、不同安装要求的衍生型号。
