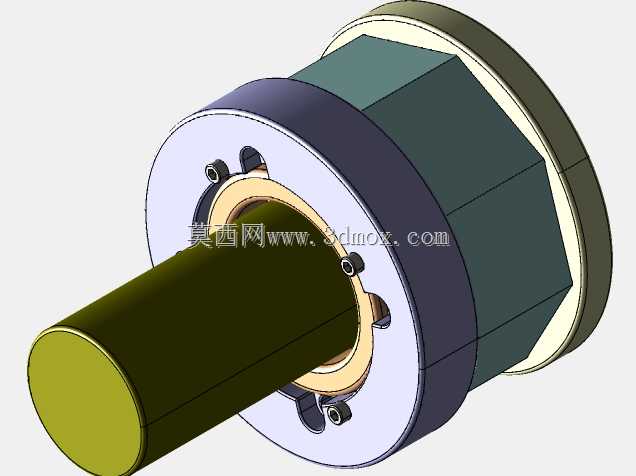

伺服电机定子封装用工装夹具结构

在伺服电机批量装配的产线环节，定子封装工序的装夹精度直接决定后续绕组灌封、端盖压装的同轴度公差，这套夹具正是针对该工序的定位需求设计，适配中小功率伺服电机定子的封装作业场景。从结构布局来看，夹具采用同轴嵌套式定位逻辑，中心设置穿装定位轴，用于穿过定子内孔实现径向定位，轴径与定子内孔的配合公差选取H7/g6间隙配合，既保证工件装取顺畅，又能将径向跳动控制在0.02mm以内，避免封装过程中定子偏移导致的灌封层厚度不均问题。外圈的环形基座承担轴向定位功能，基座端面加工有与定子外圈止口匹配的定位台阶，台阶面的平面度公差控制在0.01mm以内，保证定子装夹后端面与夹具基准面完全贴合，防止封装施压时定子出现倾斜。基座周向均匀分布的锁紧螺钉采用内六角圆柱头结构，锁紧点位对应定子外圈的工艺装夹位，锁紧力通过环形压圈均匀传递到定子端面，避免单点锁紧造成的定子铁芯变形，毕竟伺服电机定子铁芯多为硅钢片叠压结构，局部受力过大很容易出现叠片错位，直接影响电机的磁路性能。夹具的安装边界适配常规装配工作台的T型槽安装间距，基座底部设置标准定位键槽，可快速与工作台定位槽配合实现夹具自身的安装找正，不需要每次更换夹具后重新打表找正，能有效缩短产线换型的调试时间。从实际使用场景出发，这套夹具兼顾了手动装配线与半自动封装设备的适配性，中心定位轴采用可更换结构，针对不同内径规格的伺服电机定子，只需要更换对应直径的定位轴与适配的压圈，就能快速切换装夹规格，不需要更换整套夹具，能大幅降低多规格电机共线生产的工装投入成本。在灌封工序作业时，夹具的环形基座预留有排溢缺口，封装过程中溢出的灌封胶可以顺着缺口流出，不会堆积在夹具定位面上造成后续装夹的定位误差，夹具外露的金属表面均做了硬质阳极氧化处理，既能防止灌封胶粘连，又能提升夹具表面的耐磨性能，延长工装的使用寿命。整套夹具的受力结构经过反复校核，在封装施压的额定载荷下，基座的最大变形量不超过0.008mm，完全满足伺服电机定子封装的形位公差要求，定位轴与基座的配合采用锥面定位结构，重复定位精度可以控制在0.01mm以内，即使经过上千次的装夹拆卸，依然能保持稳定的定位精度，不会因为配合面磨损出现精度衰减。
