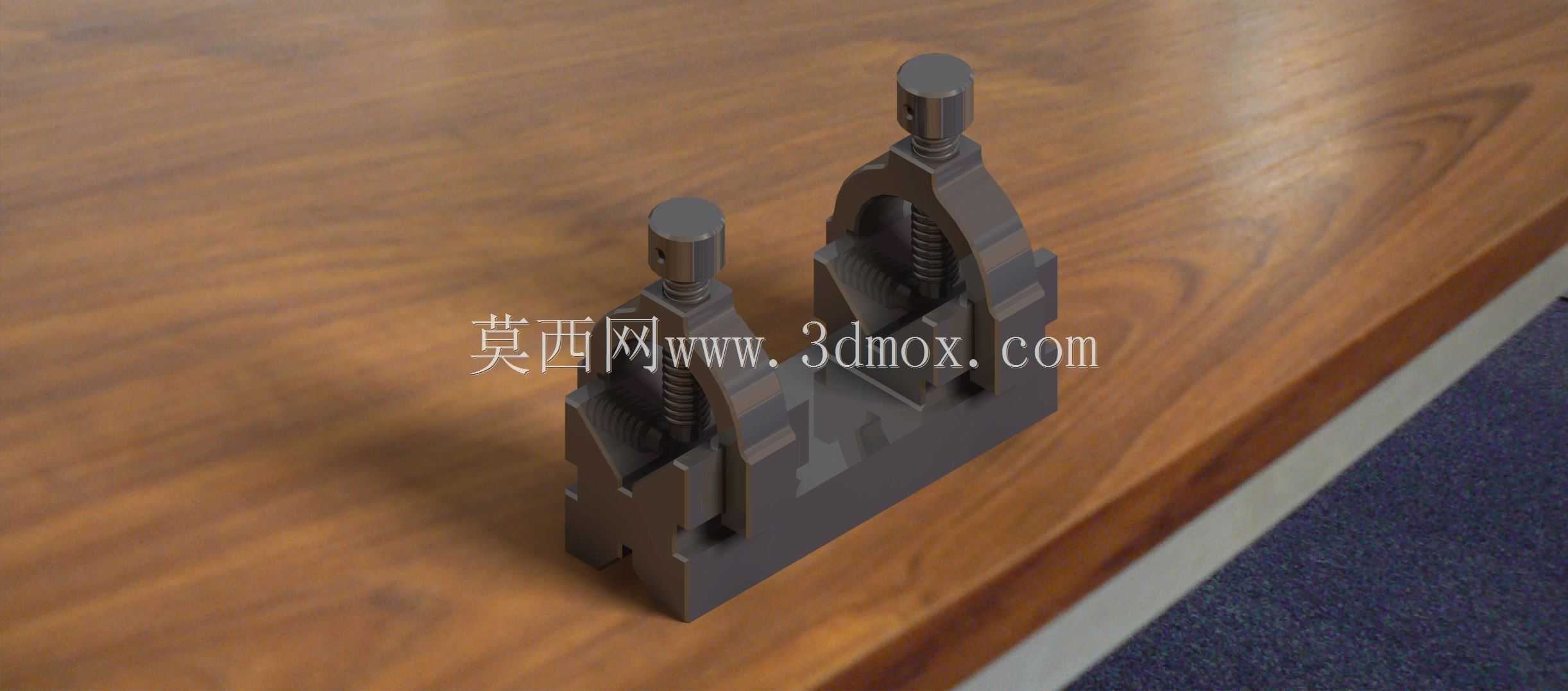

双V形块同轴工件快速夹紧工装

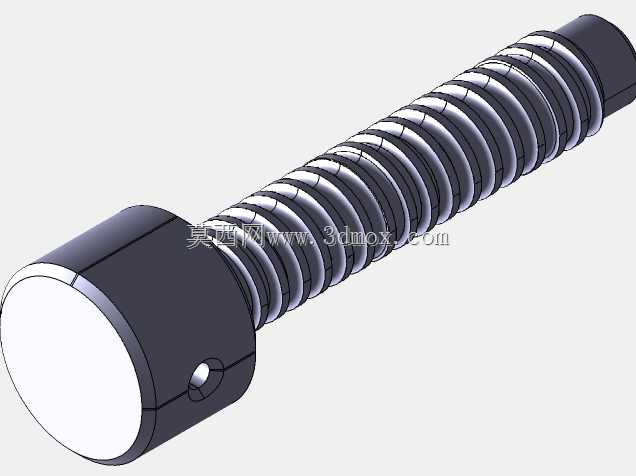

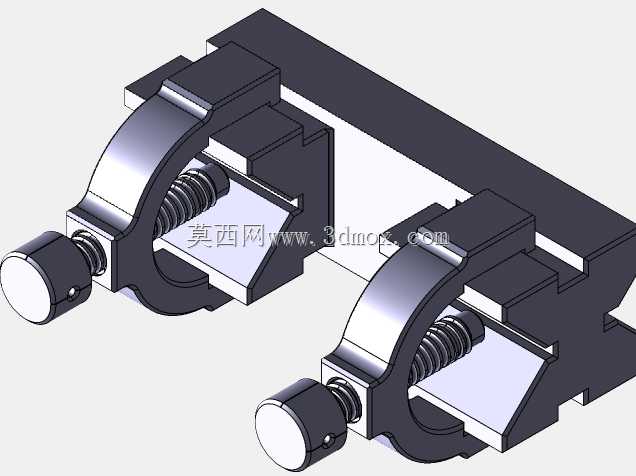

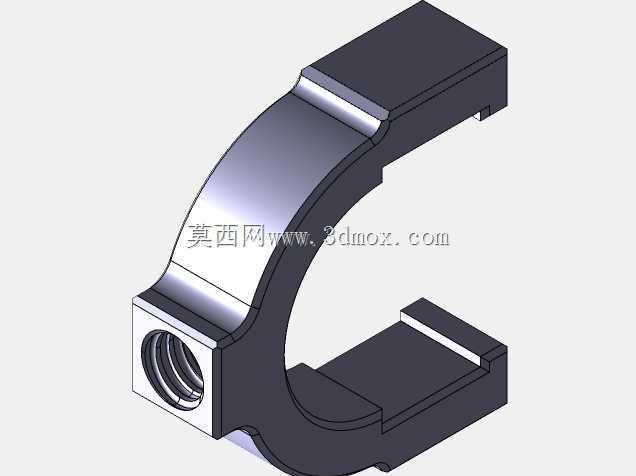

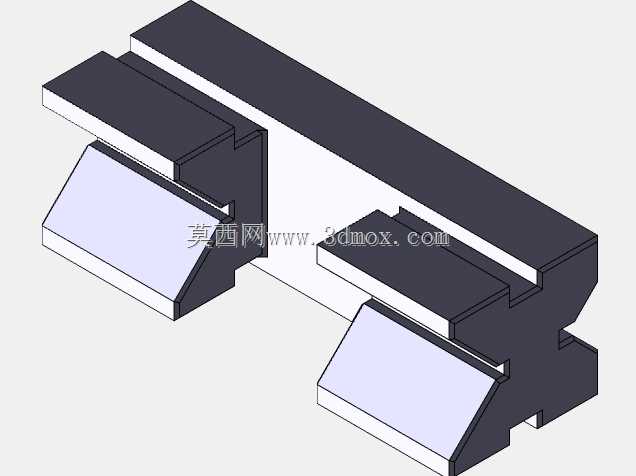

在轴类、杆类零件的铣削、钻孔、检测工序中，工件的同轴定位与快速装夹一直是影响加工节拍与装夹精度的核心环节，这款双V形块夹紧结构正是针对该类场景设计的实用装夹组件。不同于单V形块仅能实现单点定位的局限，该结构采用两组平行布置的V形定位面，可对长径比偏大的轴类工件提供两点支撑定位，有效避免悬臂装夹带来的工件翘曲、加工振颤问题，尤其适配直径规格统一的棒料、管件类零件的批量装夹作业。从结构设计逻辑来看，底座采用一体化加工的基体结构，两组V形定位块的安装基面一次装夹铣削成型，保证两个V形槽的同轴度与平行度公差控制在装夹精度允许范围内，避免分体式装配带来的累积误差。每组V形块上方配套螺旋压紧组件，压块的弧形接触面与V形槽形成对工件的环抱式约束，拧紧顶部的滚花调节螺栓即可实现对工件的压紧锁定，操作时无需额外扳手，手动即可完成锁紧与松脱，适配小批量多工序的快速换产需求。考虑到实际安装场景，该夹紧机构的底座预留了标准T型槽安装位，可直接固定在铣床工作台、检测平台的T型槽上，安装边界可适配多数常规中小型机加工设备的工作台装夹范围，整体外形紧凑，不会占用过多工作台操作空间，压紧后的工件中心高保持固定值，可减少不同批次工件装夹后的对刀调整时间。在实际应用中，该结构除了用于机加工工序的工件装夹，也可用于零件检测环节的定位固定，比如轴类零件的径向圆跳动检测、键槽对称度检测等场景，双V形的定位方式可保证工件转动时的同轴基准稳定，避免装夹偏差带来的检测误差。设计时压块与工件接触的面做了圆弧过渡处理，不会在工件表面留下压痕，适配表面质量要求较高的精加工零件装夹，螺旋压紧的行程可覆盖一定范围内的直径差异，无需频繁更换压块即可适配相近规格的轴类零件装夹，整体结构没有复杂的传动组件，日常维护仅需定期清理V形槽内的切屑、给螺旋副加注少量润滑脂即可长期稳定使用。
