Camdenboss RX506A型工业塑料外壳结构设计

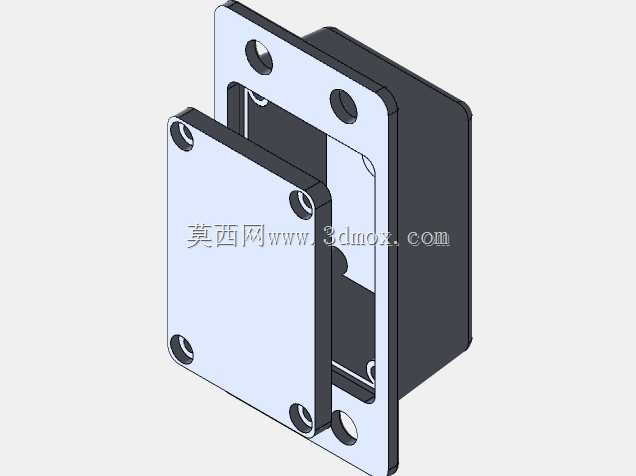

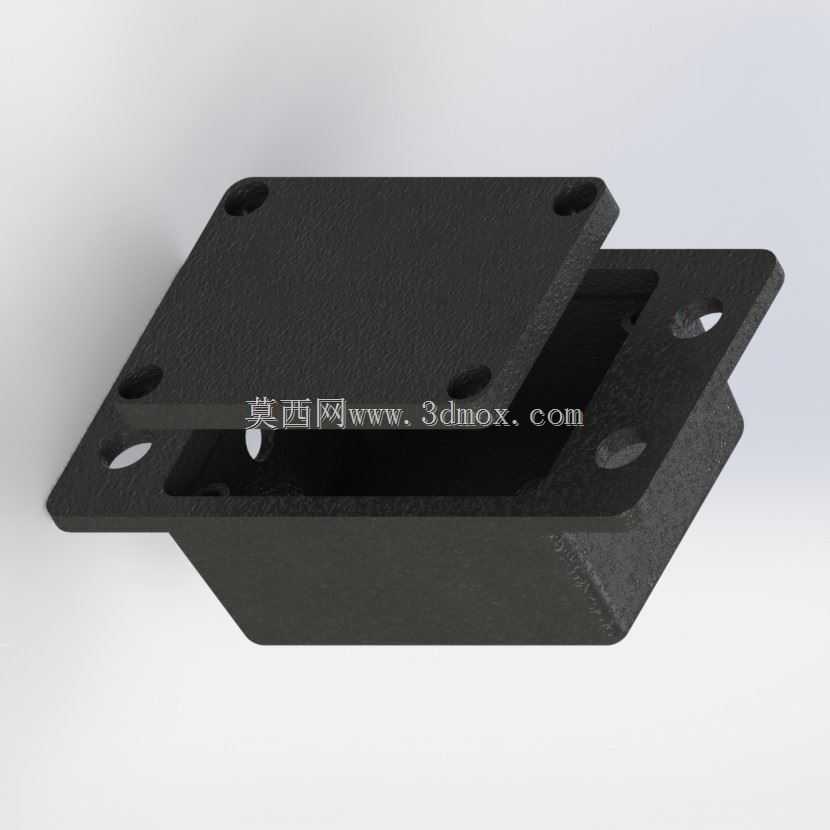

这款塑料外壳主要面向工业控制、小型电子模块集成类场景使用，常见于嵌入式控制板、信号转换模块、小型传感采集单元的外部防护，在工业现场的控制柜内、设备侧装电控单元、户外小型监测节点中都有适配空间，核心作用是为内部的PCB板、电子元器件提供物理防护，隔绝外界粉尘、轻微溅水以及安装过程中的磕碰损伤，同时通过规整的外形实现元器件的模块化封装，方便现场快速拆装替换。从结构设计来看，外壳采用上下扣合的分体式结构，上盖与下壳的配合边缘做了错位止口设计，扣合后能形成一定的密封间隙，减少粉尘从拼接缝隙进入内部的概率，不需要额外打胶就能满足常规工业场景的防护需求。上盖表面做了哑光磨砂处理，既可以避免生产过程中的划痕过于明显，也能减少现场光照下的反光干扰，方便运维人员识别外壳上的丝印标识。安装结构的设计充分考虑了现场的不同安装需求，外壳本体延伸出带安装孔的固定耳，安装孔位做了沉台处理，使用螺丝固定时螺丝头不会突出外壳表面，避免与周边部件产生干涉；固定耳的位置分布在壳体对角及侧边，既可以通过外露的耳片直接固定在安装面板、设备机架表面，也可以适配导轨安装卡扣的加装，满足柜内DIN导轨安装的使用需求。内部腔体预留了PCB安装柱，柱体高度经过测算，能让常规厚度的印制板安装后与壳体内壁保持足够间隙，避免板上焊点与壳体接触造成短路，安装柱的孔径适配常用的自攻螺丝规格，不需要额外预埋铜螺母就能完成板件固定，简化装配流程。壳体的边角全部做了圆角过渡，没有尖锐的直角结构，一方面是注塑生产时能改善塑料熔体的流动填充效果，减少注塑缺陷，另一方面也能避免安装运维过程中划伤操作人员。从安装边界来看，壳体整体的外轮廓尺寸适配常规小型电子模块的安装空间，固定耳的孔距符合通用的工业安装孔位规范，不需要对现有安装面板做二次打孔改造就能直接替换同规格的老旧外壳；腔体内部的净空间可以容纳尺寸匹配的单层或双层叠装PCB，侧壁预留的走线槽位方便内部线束的排布固定，避免线束在壳体内晃动拉扯焊点。设计过程中还考虑了散热需求，壳体侧壁的厚度做了均匀化处理，既保证结构强度，也能通过塑料壳体本身传导内部元器件产生的少量热量，对于功耗稍高的模块，也可以在壳体对应位置预留开孔位，方便后期加装散热格栅或者外接引线。整体结构没有多余的复杂特征，注塑成型的工艺性好，量产时的成型周期短，成品率高，同时装配过程不需要专用工具，徒手就能完成上下壳的扣合，配合螺丝就能完成整体固定，适合批量配套使用。
