西克FX0-GETC网关通信安全模块

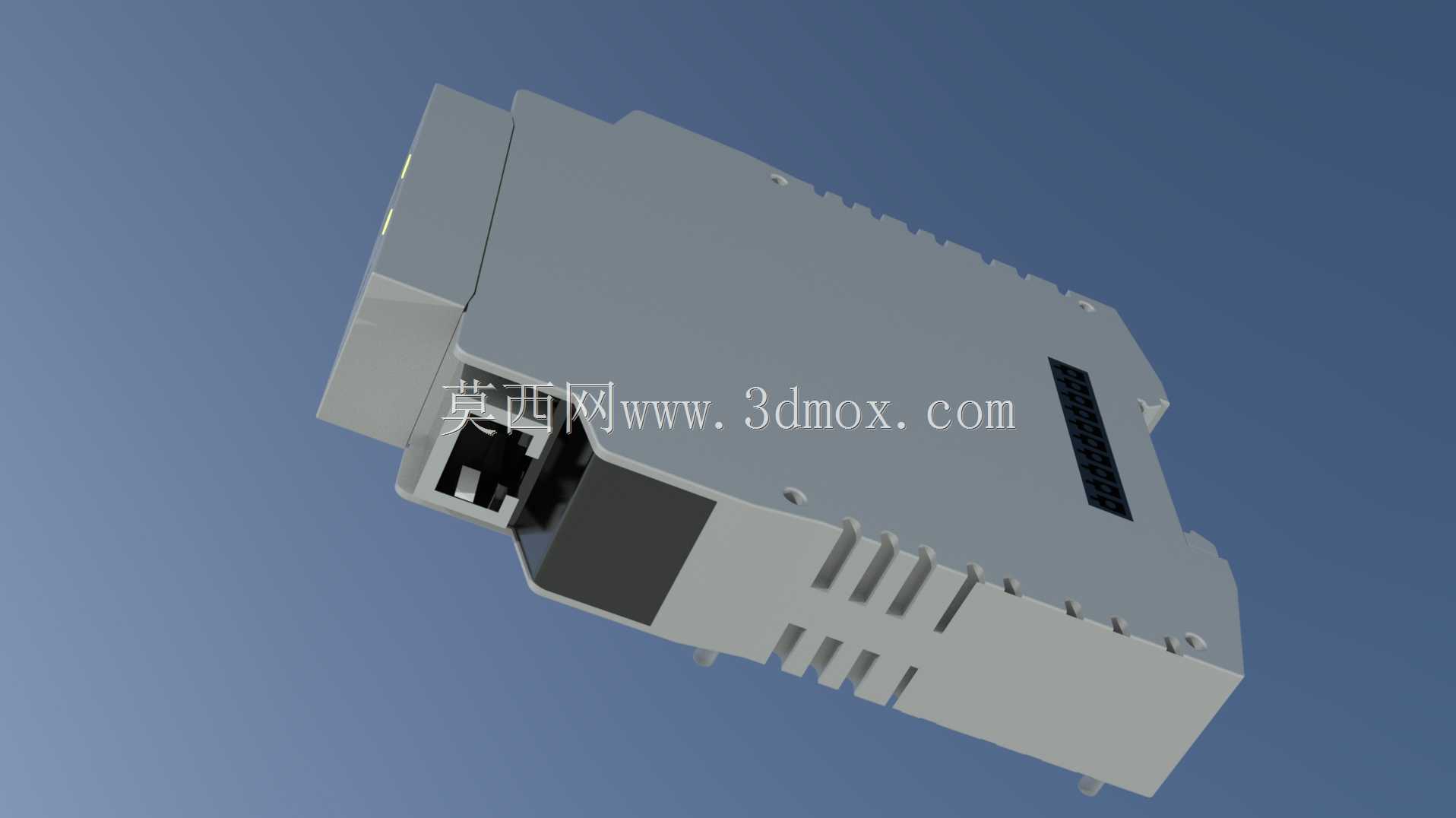

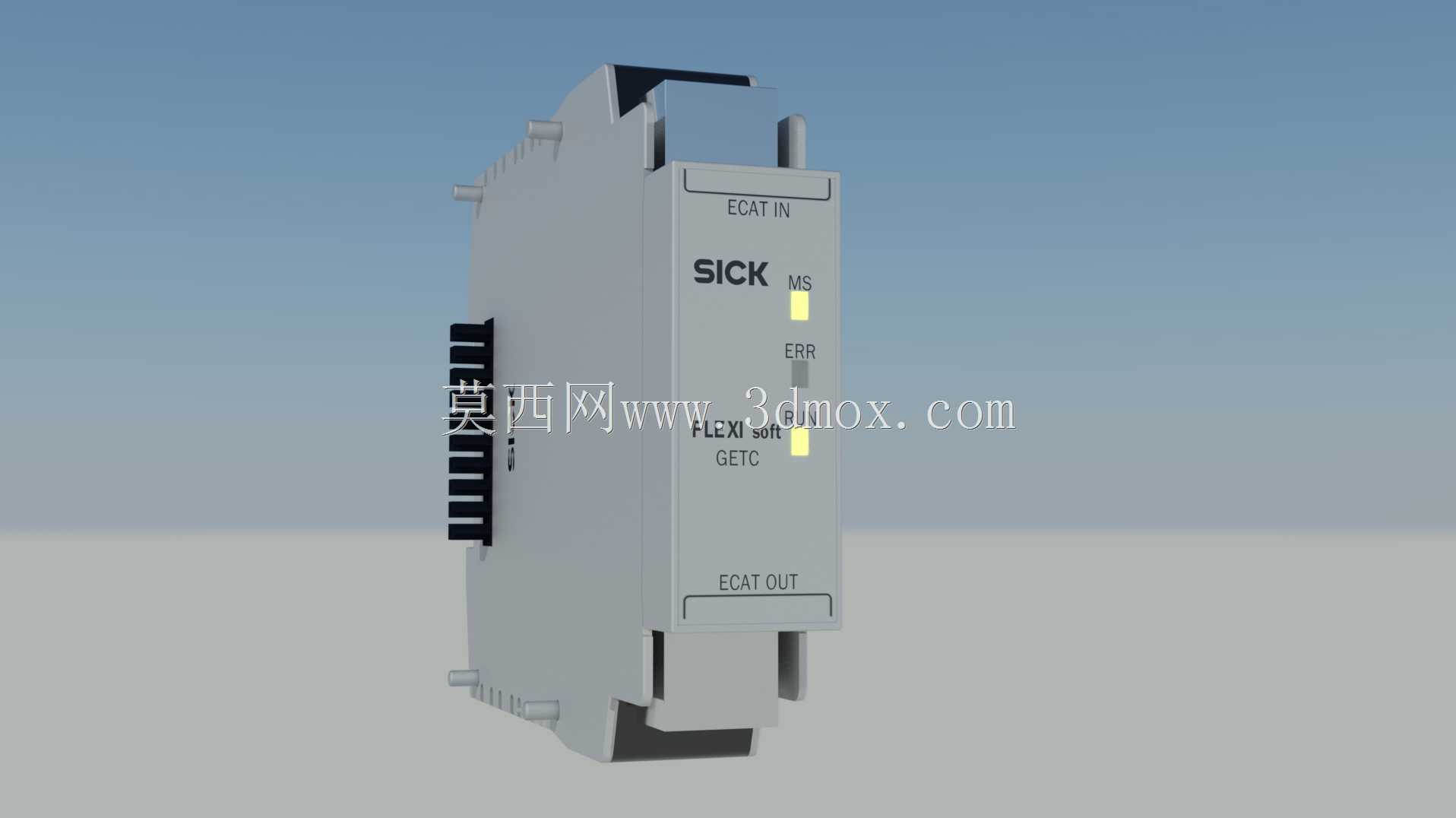

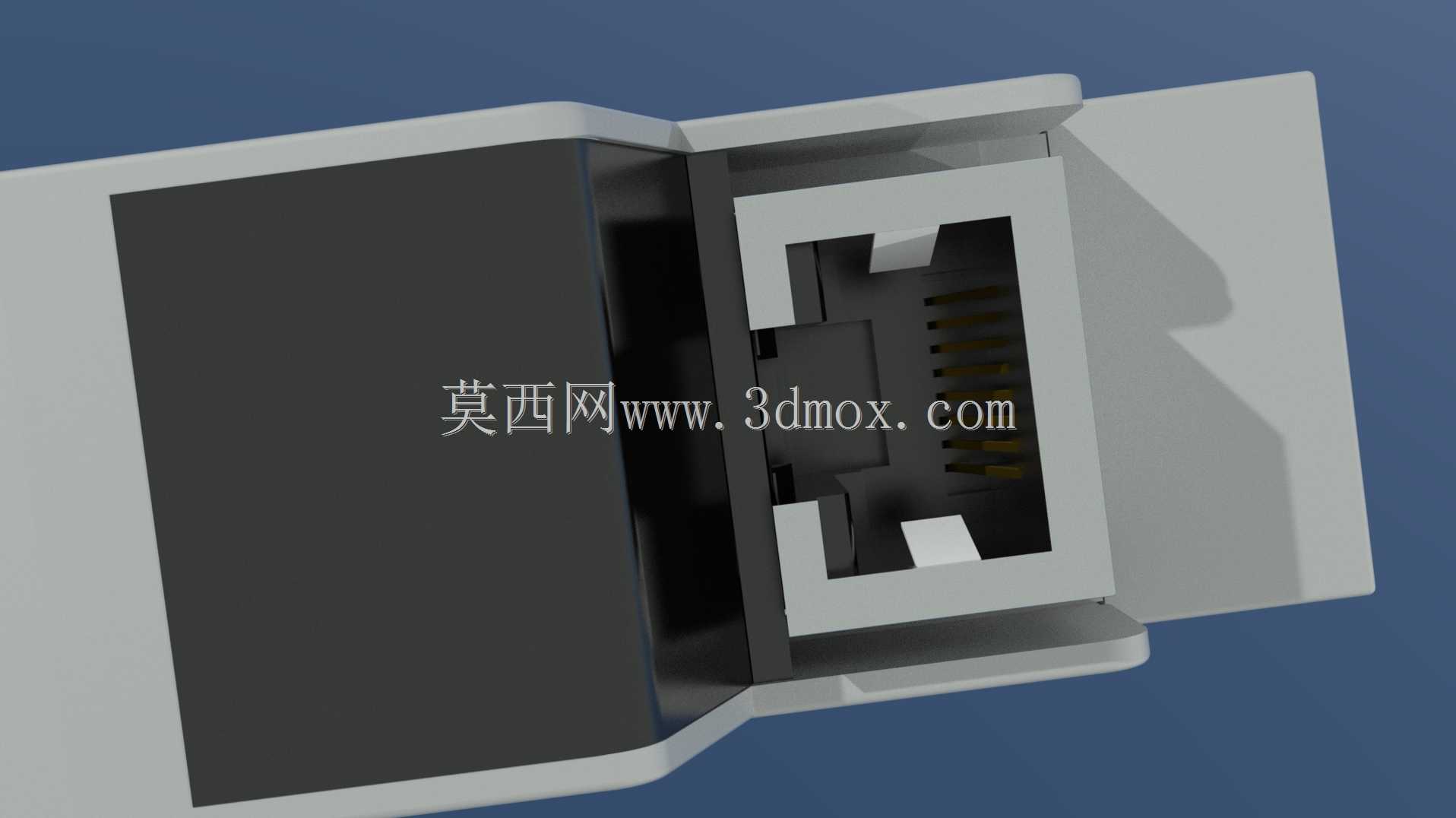

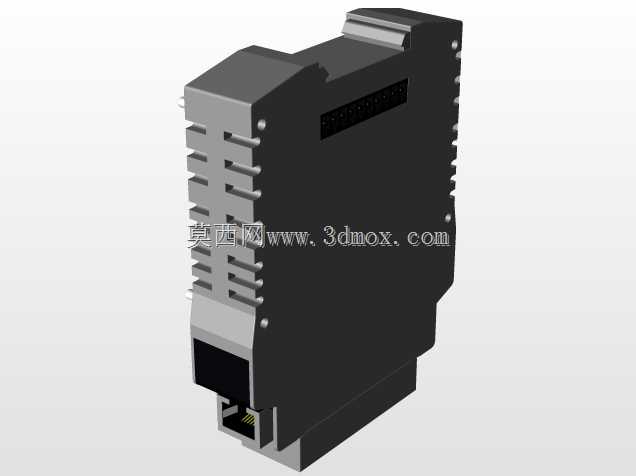

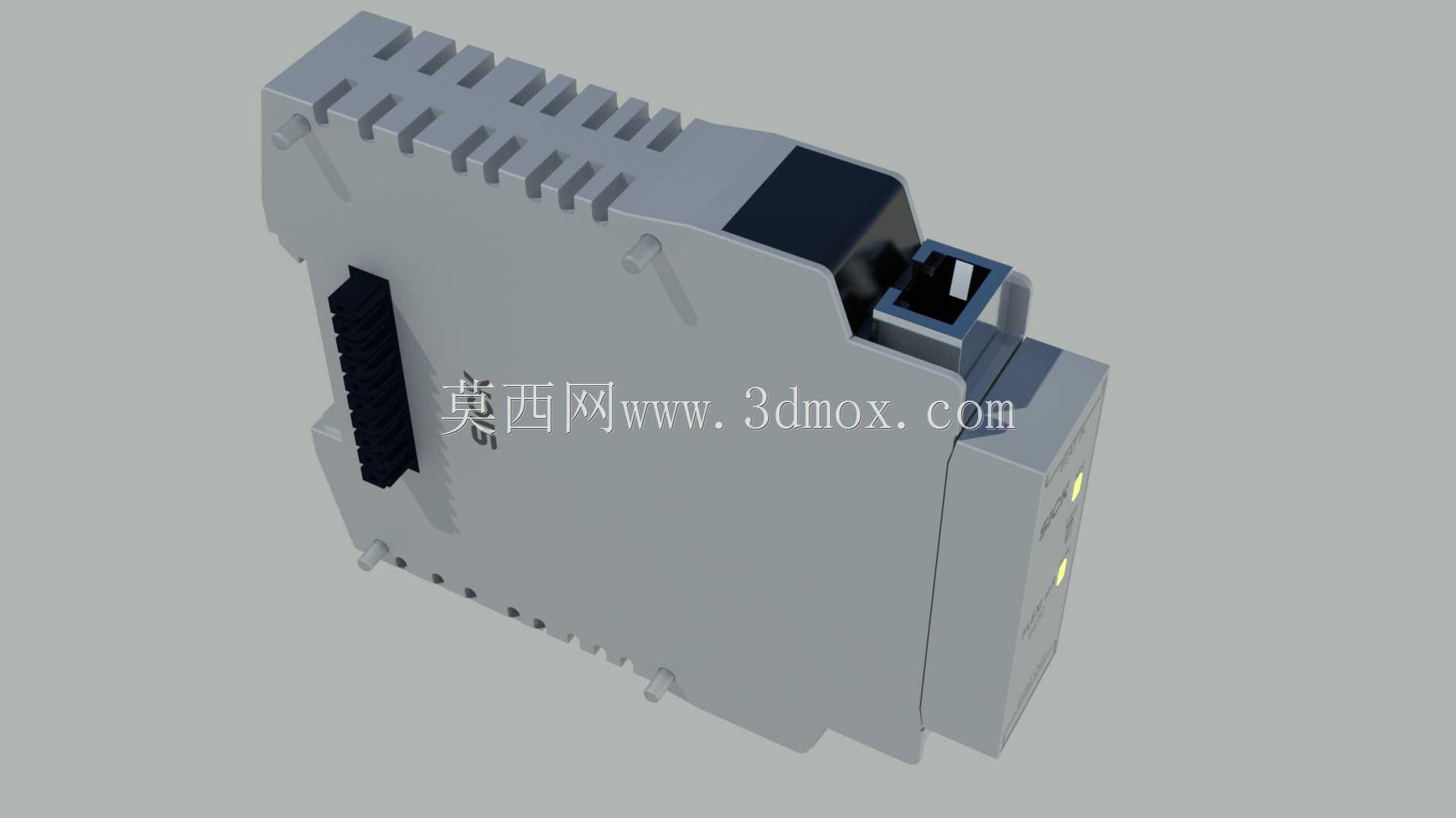

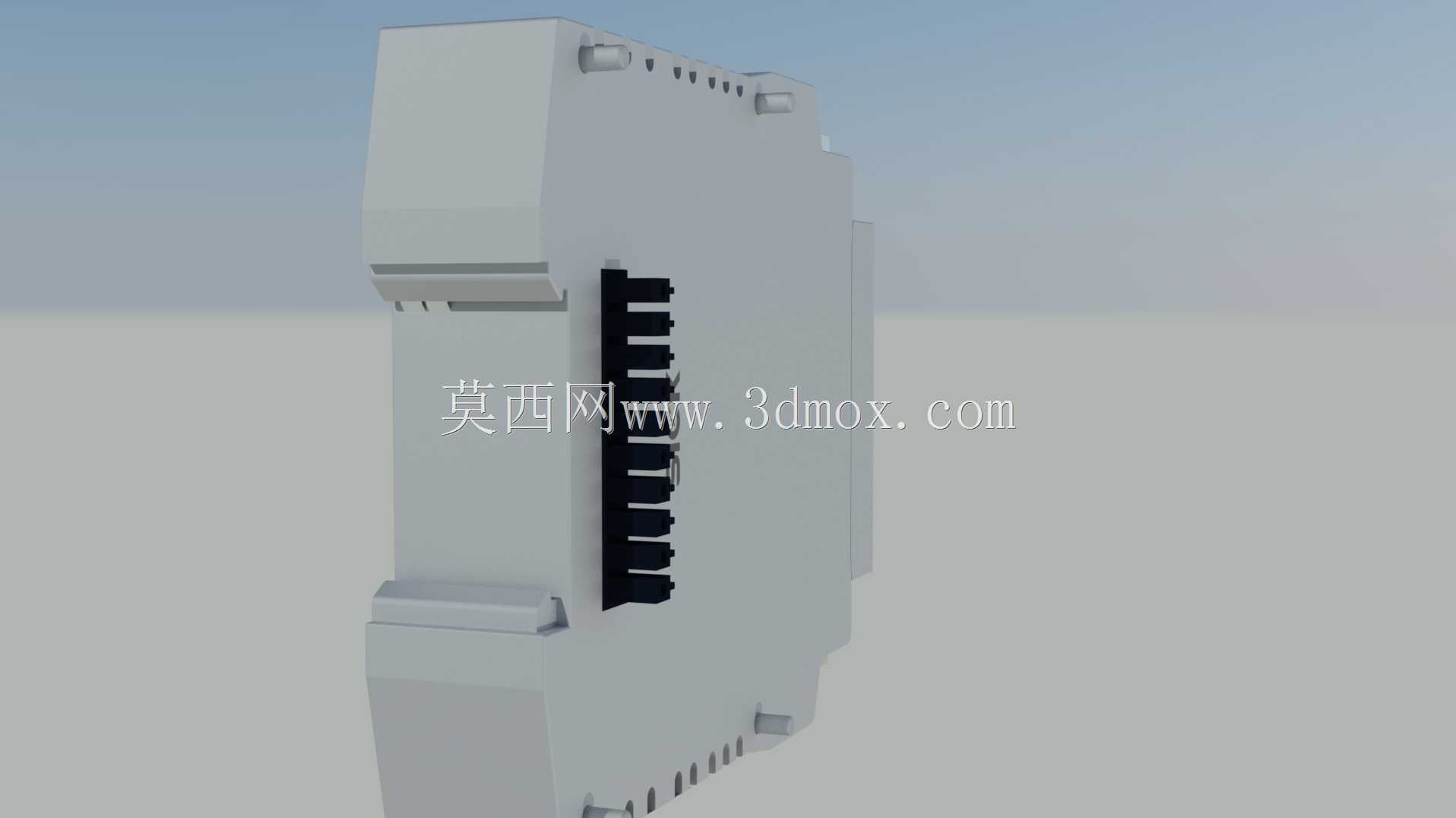

这款网关通信安全模块，是Flexi-Soft安全控制器系列下的EtherCAT通信扩展单元，主要面向工业自动化产线的安全回路组网场景，承担安全控制器与上层EtherCAT总线网络之间的数据交互任务，在汽车焊装线、物流分拣线、自动化装配工作站这类需要多节点安全信号传输的场景中，能够把本地安全输入输出模块采集的急停、安全门、光幕等安全信号，通过标准EtherCAT协议上传到主控PLC，同时把主控下发的安全逻辑指令传输到对应执行单元，实现整线安全回路的实时通信与逻辑联动。从结构设计来看，模块采用标准DIN导轨安装的卡扣式结构，外壳为浅灰色阻燃工程塑料材质，正面预留了清晰的状态指示灯区域，分别对应模块运行、通信、故障三类状态，现场运维人员无需连接软件就能直观判断模块工作状态；上下两端分别设置ECAT IN与ECAT OUT两个RJ45接口，支持EtherCAT总线的手拉手级联布线，不需要额外配置交换机就能完成多模块的总线串联，能够有效减少柜内布线的复杂度，节省柜内安装空间。设计过程中充分考虑了工业现场的安装边界，模块宽度适配标准电气柜的导轨安装间距，侧面预留了模块间拼接的定位卡槽，多模块并排安装时不会出现间隙不均或者干涉的问题，接线区域的接口高度与同系列其他安全模块保持一致，柜内走线时可以统一整理线槽，不会出现线缆弯折半径不足的问题。模块的防护等级适配柜内安装场景，外壳接缝处做了防尘处理，能够适应电气柜内常见的粉尘、温湿度波动环境，接口引脚定义完全遵循EtherCAT标准协议规范，建模时还原了接口的插针深度、卡扣位置，结构设计人员在做电气柜三维布局时，可以直接调用该模型核对安装间隙，模拟布线走向，提前规避柜内器件干涉、线缆长度不足等问题，也能为安全回路的硬件选型提供直观的尺寸参考。在实际选型应用中，这类通信模块需要和同系列的安全主模块搭配使用，建模时还原了模块与主模块拼接时的定位凸台与卡扣结构，能够真实模拟多模块组合安装后的整体尺寸，方便设计人员核算电气柜的安装位预留尺寸，指示灯的位置与透光区域也做了等比例还原，做柜内面板开孔或者标识设计时，可以直接参考模型的位置尺寸，不需要反复核对二维样本参数。
