太阳能电池板Z型安装固定支架结构

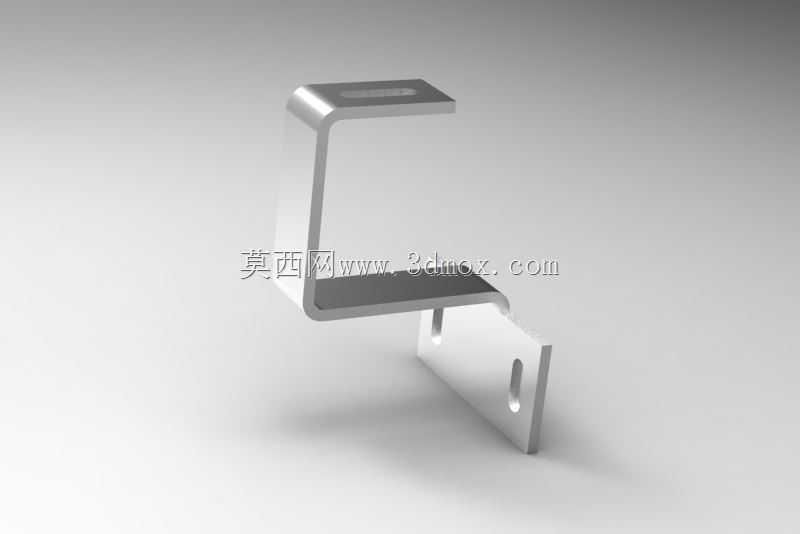

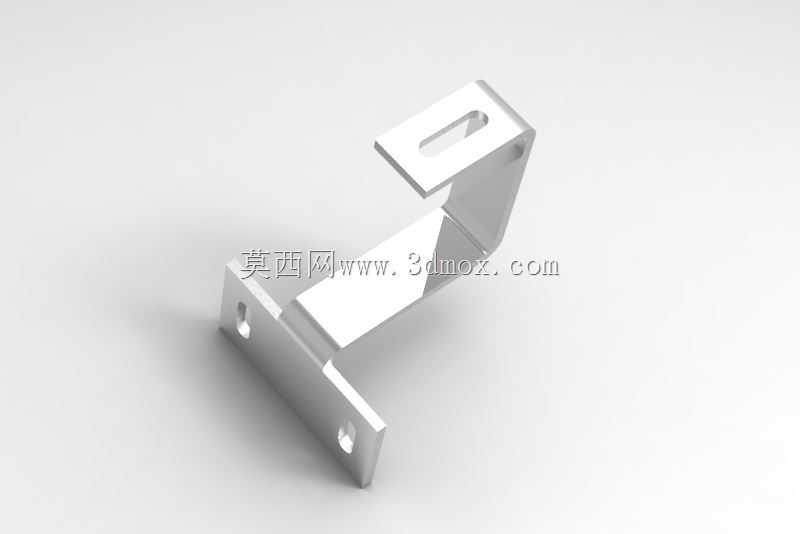

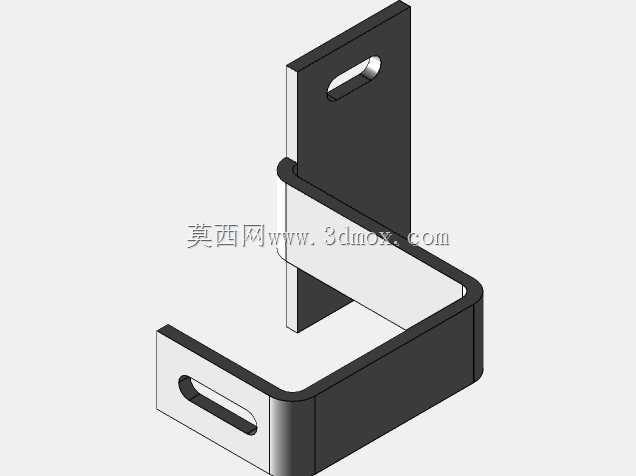

这款Z型弯折结构的固定件，主要应用在分布式光伏电站、户用太阳能发电系统的组件安装环节，承担太阳能电池板与安装基座之间的连接承载作用，是光伏安装系统中用量较大的基础五金配件。从结构设计来看，整体采用单块金属板材一体冲压弯折成型，没有额外的焊接拼接工序，既减少了加工环节的应力集中点，也能保证整体结构的强度一致性，避免长期户外使用时焊缝锈蚀断裂的风险。上部的水平折边开有长条形调节孔，安装时可以根据电池板边框的安装孔位偏差进行前后位置微调，抵消基座施工、边框加工带来的尺寸误差，降低现场安装的对位难度，长圆孔的设计也能适配不同厚度的电池板边框压块固定需求。下部的垂直安装面开有两个圆形固定孔，用于将整个支架锁紧在屋面檩条、地面支架横梁或者其他安装基座上，双孔布局可以防止支架绕单螺栓转动，保证连接的抗扭稳定性，孔位的间距经过匹配常规光伏支架的型材孔距设计，不需要现场额外打孔即可直接装配。中间的连接段采用平滑的圆弧过渡弯折，而非直角折弯，一方面可以减少弯折处的应力集中，提升支架的抗风载、雪载能力，在遭遇极端大风天气或者冬季积雪重压时，弯折处不会因为应力突变出现开裂变形；另一方面圆弧过渡也能避免安装时尖锐直角划伤施工人员、刮破电池板背板的绝缘层。从安装边界来看，这类支架的整体高度适配常规组件与安装面之间的通风间隙要求，既不会因为间隙过小导致组件背部散热不畅影响发电效率，也不会因为支架过高增加整体风阻、提升材料成本。Z型的结构形态让安装时可以从侧面完成螺栓锁紧操作，不需要在电池板下方预留过大的操作空间，在屋面排布密集的光伏阵列中，能大幅提升施工效率，减少相邻组件之间的安装间隙，提升屋面的空间利用率。实际选型使用时，这类支架通常配合EPDM密封垫圈使用，在固定孔位置隔绝雨水渗入，防止屋面漏水或者金属接触面出现电化学腐蚀，适配彩钢瓦屋面、混凝土屋面、地面支架等多种安装场景，是中小型光伏安装项目中通用性较强的固定配件。
