工业设备配套安装式机械锁具结构设计

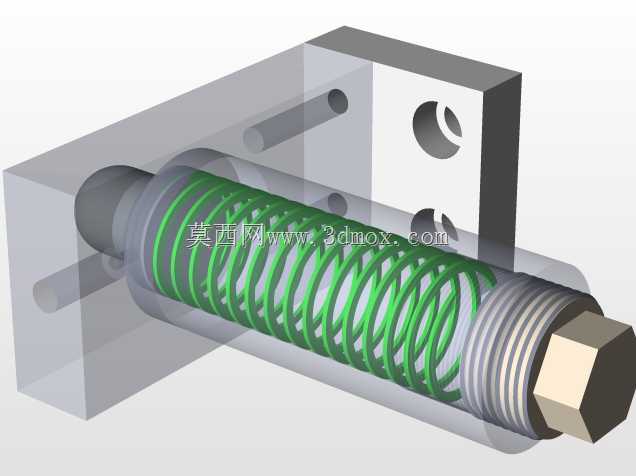

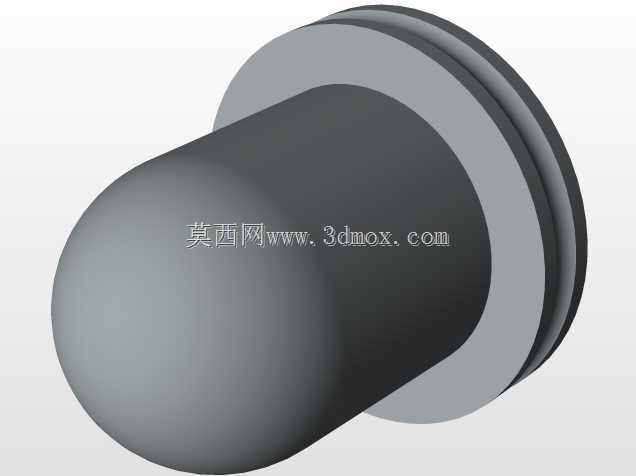

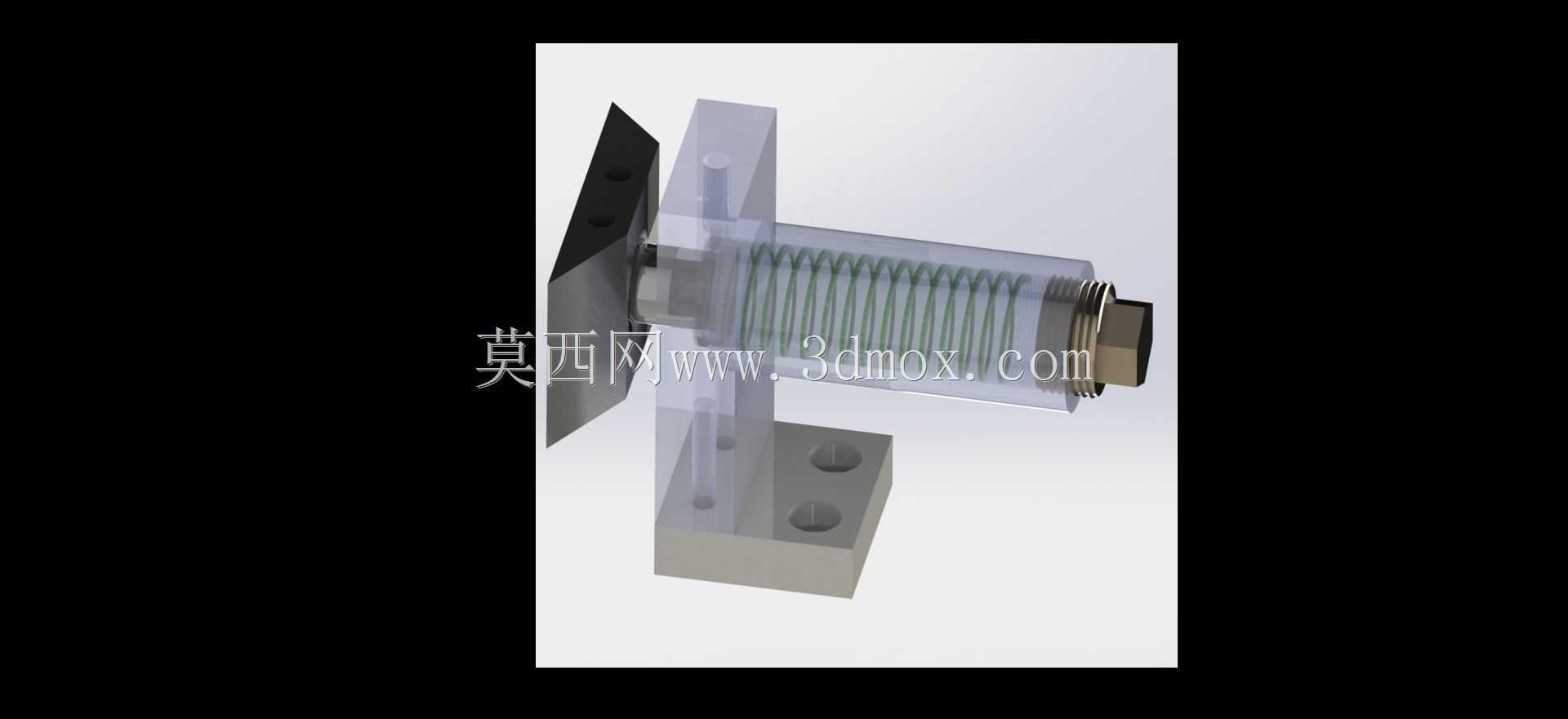

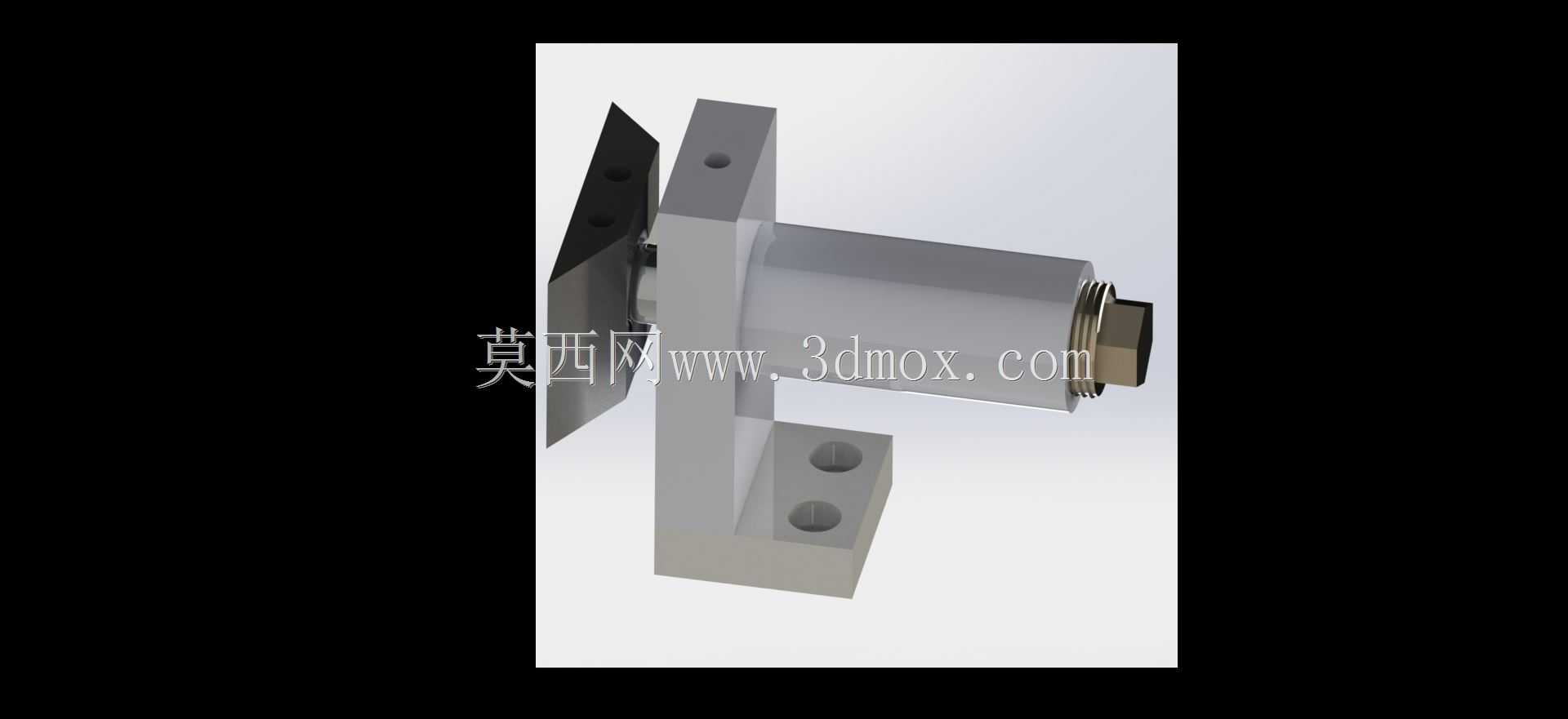

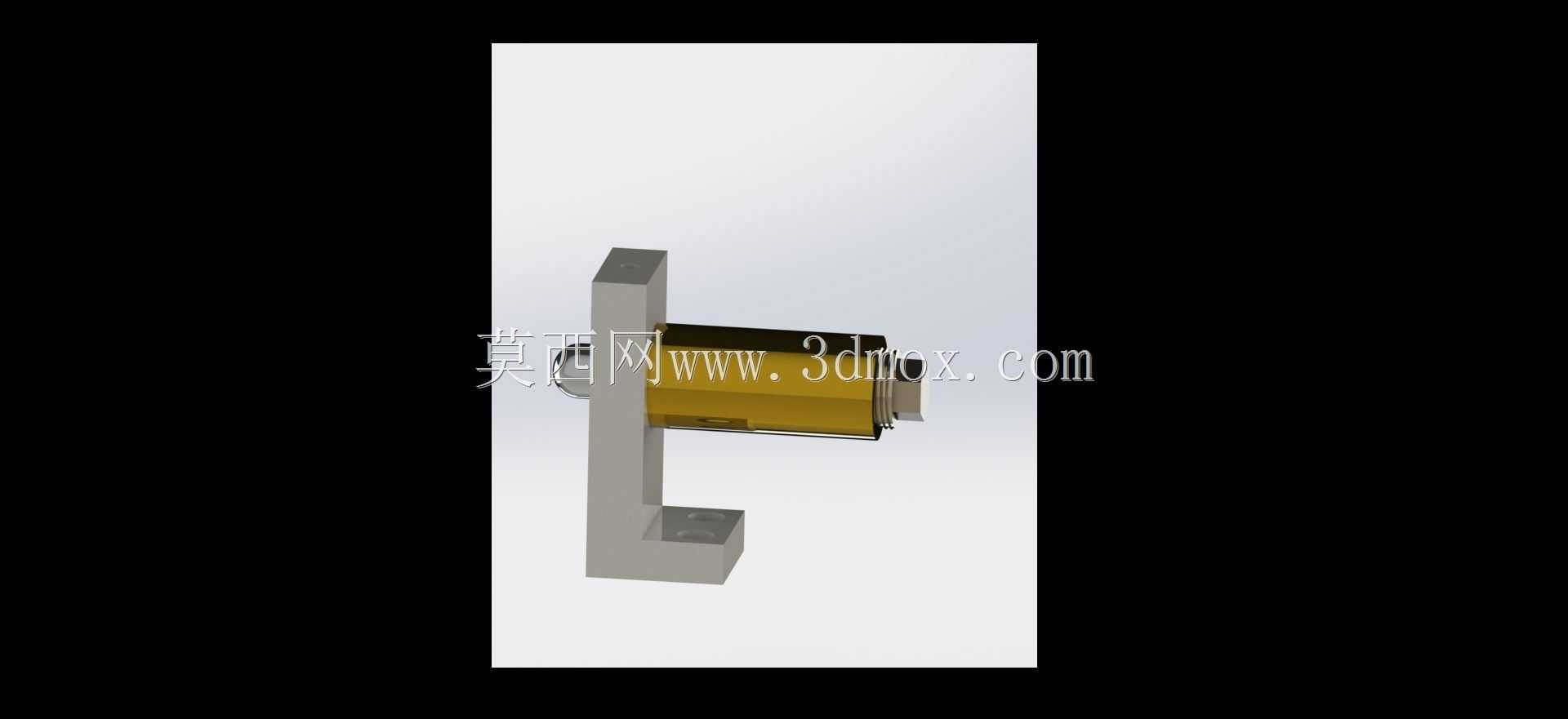

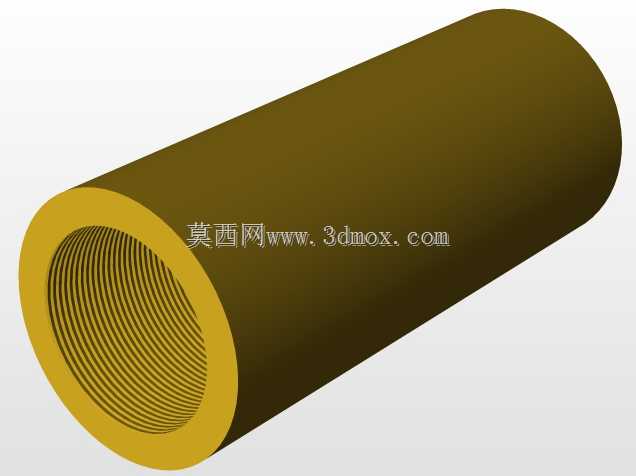

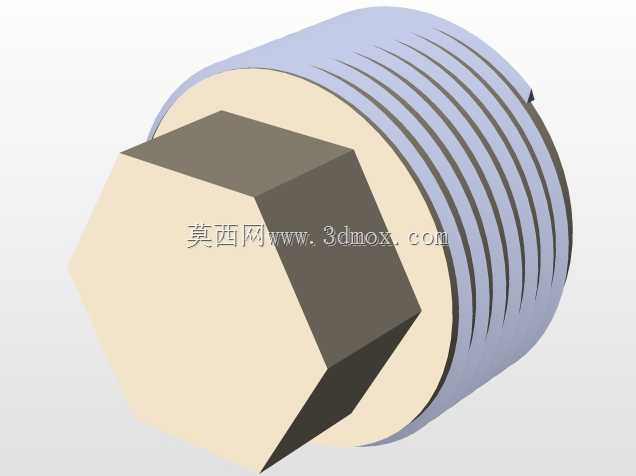

这款锁具的结构设计，最初是针对工业机柜、自动化设备防护门、小型工装防护舱的锁紧需求开发的，在实际产线应用中，这类带安装基座的锁具往往需要兼顾安装便捷性、锁紧可靠性与长期使用的耐损耗性，区别于民用门锁的设计逻辑，工业场景下的锁具不需要复杂的外观造型，所有结构都围绕功能落地展开。从结构布局来看，这款锁采用L型一体化安装基座，基座上预留两个沉头安装孔，安装时可以直接通过螺栓将锁体整体固定在设备门板或框架的预设安装位上，不需要额外加工复杂的嵌装槽，对于厚度在1.5mm到5mm之间的金属门板、复合板材门板都能适配，安装边界的容错空间较大，现场装配时不需要反复修配安装位，能有效缩短设备整机组装的工时。锁芯主体采用圆柱形同轴结构，穿过基座的中心通孔后，端部设置螺纹调节段，可以根据门板与门框的贴合间隙微调锁舌的伸出长度，避免因门板加工公差、长期使用产生的形变导致锁止不到位的问题，锁舌部分采用楔形止退结构，锁止状态下能承受一定的侧向冲击力，在设备运行产生持续振动的工况下，也不会出现松脱、自行解锁的情况。设计过程中特意将安装基座与锁芯主体做了分体式装配结构，基座采用压铸成型工艺做了加厚处理，能承受安装时的螺栓锁紧力，不会因为长期受力出现基座开裂的问题，锁芯部分的转动配合面预留了合理的间隙，既保证转动解锁、锁止的操作手感顺畅，也能避免粉尘、金属碎屑进入配合缝隙后出现卡滞。在实际选型应用中，这类锁具常被用在自动化生产线的设备安全防护门、电气控制柜的检修门、小型加工设备的刀具舱门上，相比传统的搭扣锁，它的锁止点更集中，安装后外露的结构更少，不会在设备外表面形成突出的磕碰点，能满足车间现场的安全防护要求，同时锁体的外露端面做了平整处理，后期可以根据设备的整体外观需求做表面喷塑、氧化处理，和设备整体外观保持协调。从安装尺寸来看，基座的两个安装孔中心距按照通用工业五金的安装规范设定，和市面上多数同类型安装锁的孔位兼容，后期设备维护更换时不需要重新打孔，能直接替换原有老旧锁具，降低运维的配件替换成本。锁芯的转动行程做了限位设计，解锁状态下锁舌完全收回基座内侧，不会在开关门时刮蹭门框的密封胶条，对于带密封要求的设备舱体，能有效保护密封结构的使用寿命，避免长期刮蹭导致密封失效。
