车载螺旋钻孔作业工程车结构设计

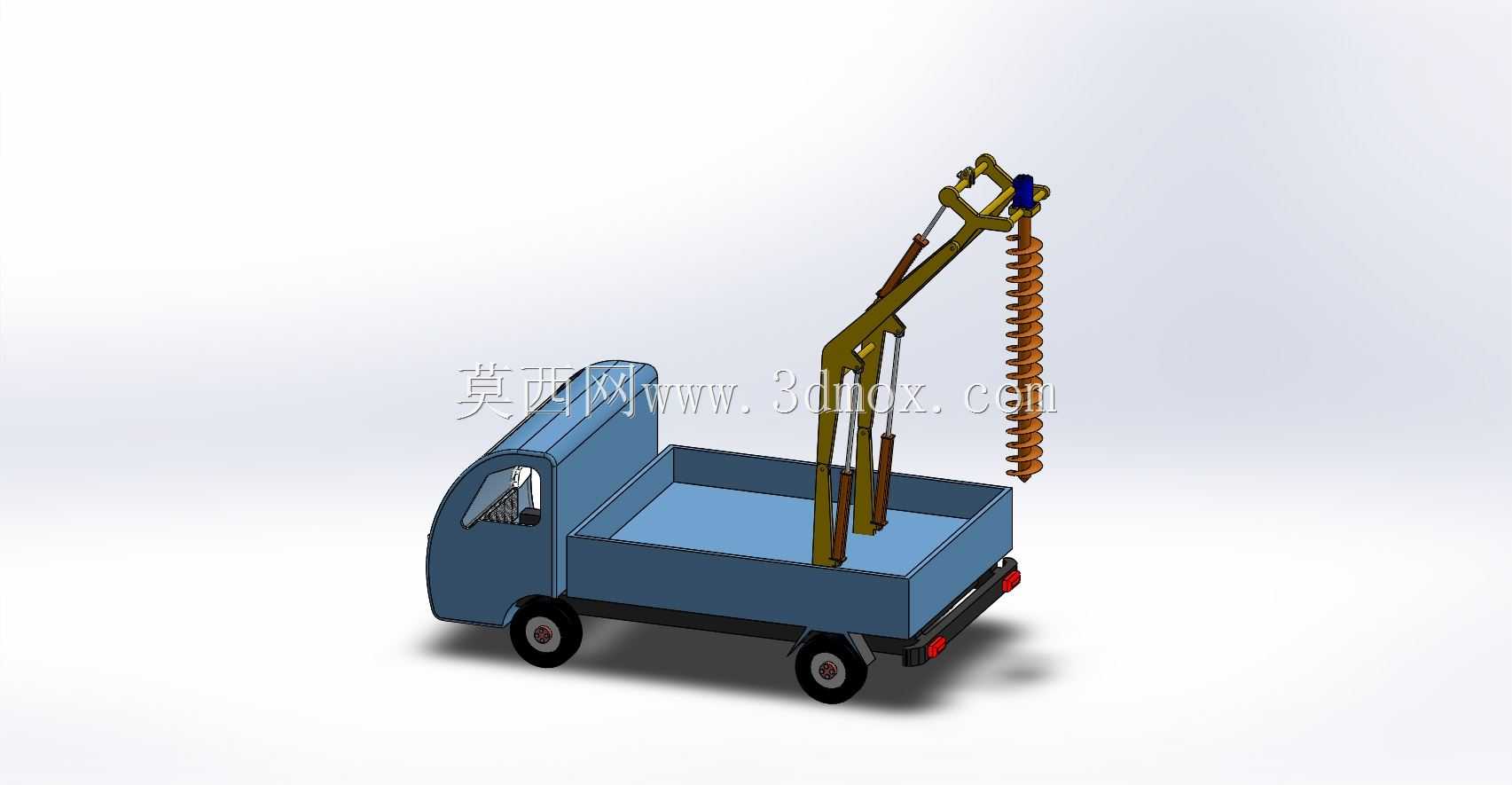

　　这款车载钻孔作业设备的三维结构，核心是将螺旋钻孔执行机构集成在小型载货运输车辆底盘上，解决了零散钻孔作业场景下设备转场效率低、配套吊装转运成本高的痛点。在实际工程应用中，这类设备常出现在农村电网立杆钻孔、果园支架打桩、小型民用建筑地基浅层钻孔、山区光伏桩位施工等场景，这类场景普遍作业点位分散、单孔作业深度不大、作业区域道路狭窄，大型履带式钻孔设备无法顺利进场，单独雇佣人工挖孔效率极低且安全风险高，这款集成式车载钻孔设备刚好填补了这类细分场景的设备空白。

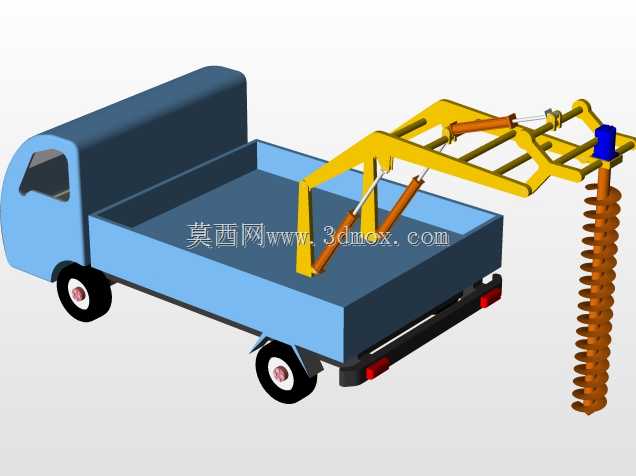

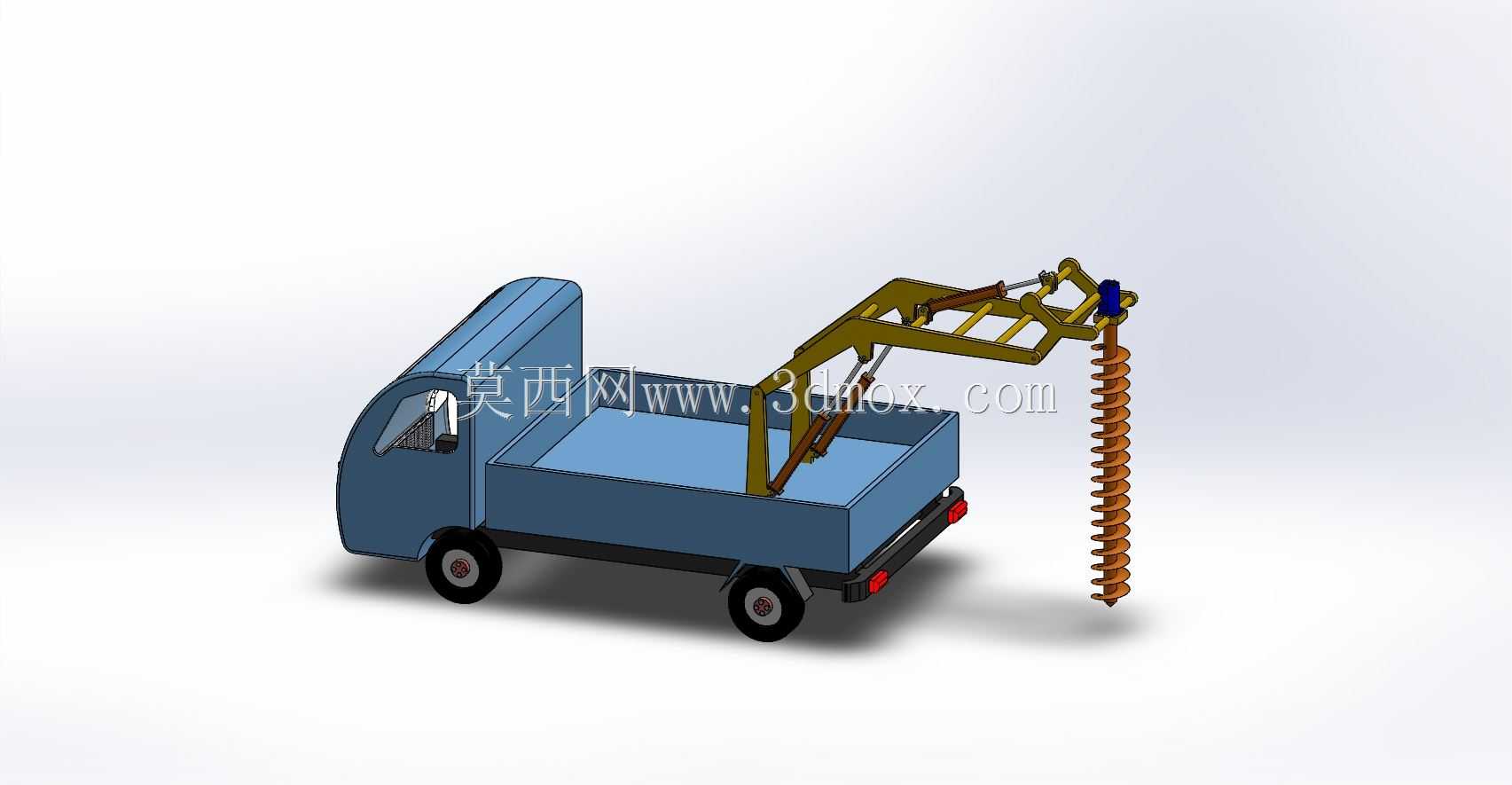

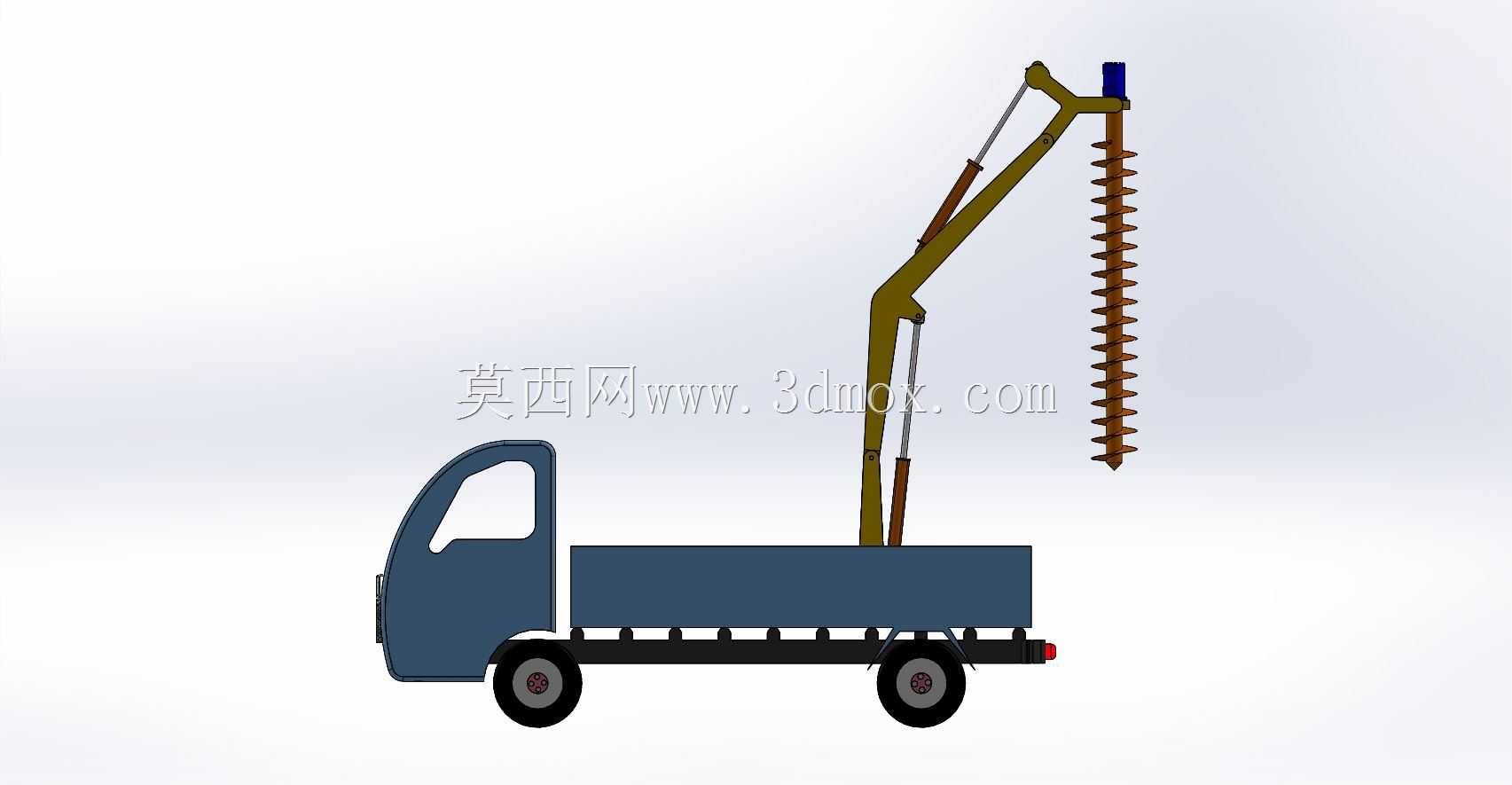

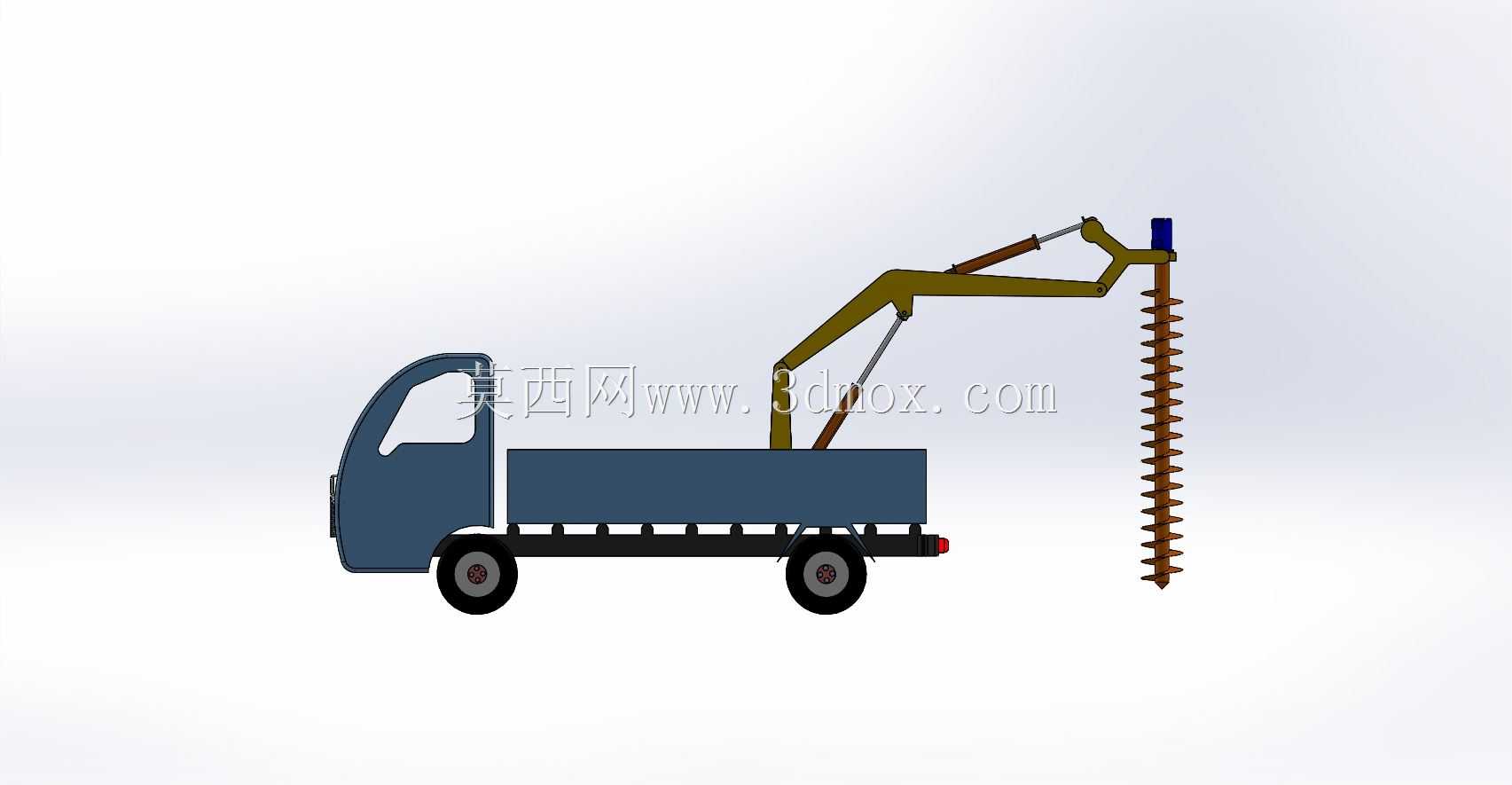

　　从功能特性来看，整套钻孔机构通过回转支座固定在货厢前端靠近驾驶室的位置，作业时可以通过液压油缸驱动臂架完成变幅、举升动作，将螺旋钻杆调整至垂直于地面的作业姿态，转场时臂架折叠收放在货厢内部，不会超出车辆外廓尺寸界限，满足乡村道路、田间小路的通行要求。钻杆的旋转动力由配套的液压马达提供，进给动作依靠臂架上的进给油缸实现，不需要额外搭建支撑机架，车辆停稳拉手刹后即可快速开展作业，单孔作业准备时间不超过两分钟，相比传统分体式钻孔设备，省去了设备卸车、调平、固定的繁琐流程。

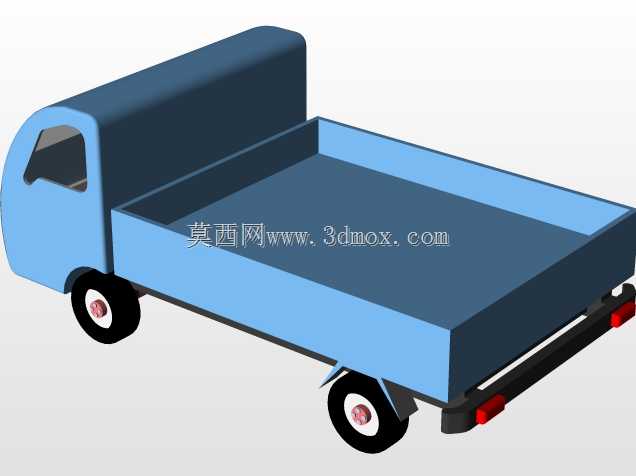

　　设计过程中首先要考虑的是底盘承载边界，这款车型选用的是常见的小型单排载货底盘，额定承载能力在五百公斤级别，所以整套钻孔机构的自重严格控制在底盘承载冗余范围内，臂架结构采用薄壁矩形钢管焊接成型，在保证结构刚度满足钻孔反力承载要求的前提下，尽可能降低结构自重，避免车辆行驶过程中出现轴荷分配超标、制动距离变长的问题。钻孔作业时的反扭矩通过臂架与底盘的连接支座传递至车架纵梁，连接位置设计了加强衬板，分散应力集中点，防止长期作业后车架出现开裂变形。

　　安装边界方面，整套钻孔机构的安装不需要对底盘原有结构做破坏性改装，所有连接点均采用U型螺栓与车架纵梁抱紧固定，后期可以快速拆卸恢复车辆原有载货功能，实现一车多用。臂架的最大举升高度可以满足三米以内深度的钻孔作业需求，螺旋钻杆采用分段快拆结构，针对不同深度的钻孔需求可以快速增减钻杆节数，钻杆的螺旋叶片直径覆盖常见的100毫米至300毫米桩径需求，适配不同场景的钻孔尺寸要求。作业时车辆的四个轮胎作为主要承载支撑，针对土质松软的作业场景，可以在货厢内加载适量配重，抵消钻孔作业时的上拔反力，避免车辆出现翘头失稳的情况。

　　液压系统的设计充分利用了车辆原有动力输出接口，不需要额外加装独立动力单元，通过取力器从车辆变速箱获取动力驱动液压泵，为臂架变幅、钻杆旋转、进给动作提供动力，整套液压管路沿车架内侧布置，避开高温排气部件与运动干涉点，管路接头采用标准液压快插接口，后期维护更换配件便捷。操作机构布置在车辆侧面的安全操作位置，操作人员可以清晰观察钻孔位置与钻杆垂直度，同时避开钻杆作业的危险区域，操作手柄的逻辑符合常规工程设备操作习惯，不需要长时间培训即可上手操作。

　　在细节结构处理上，钻杆最下端的钻头采用合金刀头结构，针对常见的黏土、砂土层、风化岩表层都有较好的切削效果，钻杆与动力输出轴的连接采用花键配合，传递扭矩可靠，拆卸方便。臂架的各个铰接点都设计了润滑脂加注嘴，定期加注润滑脂可以降低铰接销轴的磨损，延长设备使用寿命。收车状态下钻杆竖直固定在臂架侧边，不会在车辆行驶过程中出现晃动移位，所有外露的液压活塞杆都设计了防护套，避免行驶过程中泥水、沙尘溅到活塞杆表面造成密封件磨损漏油。货厢剩余的空间还可以放置配套的钻杆、工具以及施工辅料，不需要额外跟随运输车辆，单台车即可完成零散点位的钻孔作业全流程，大幅降低了小规模钻孔作业的设备投入与运营成本。
