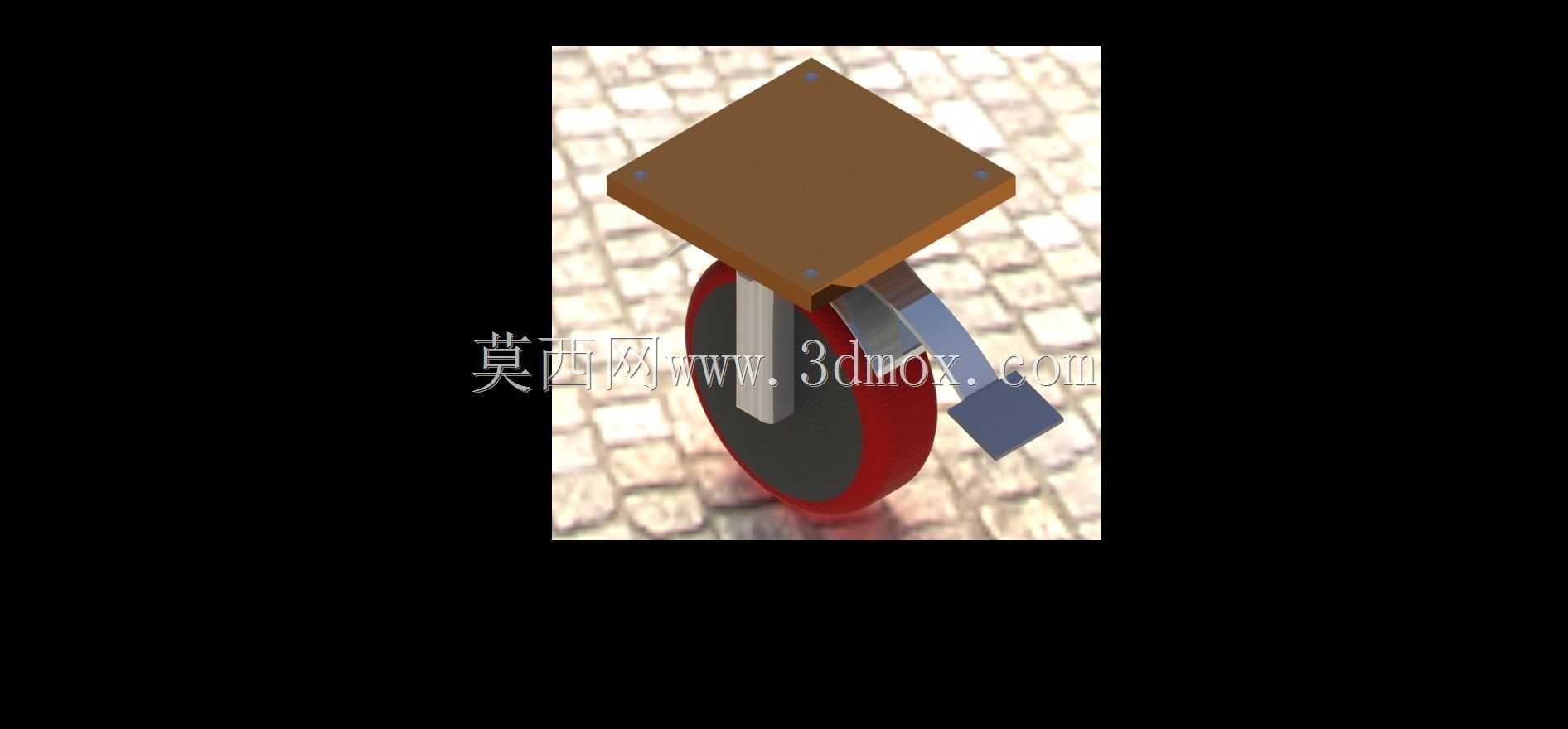

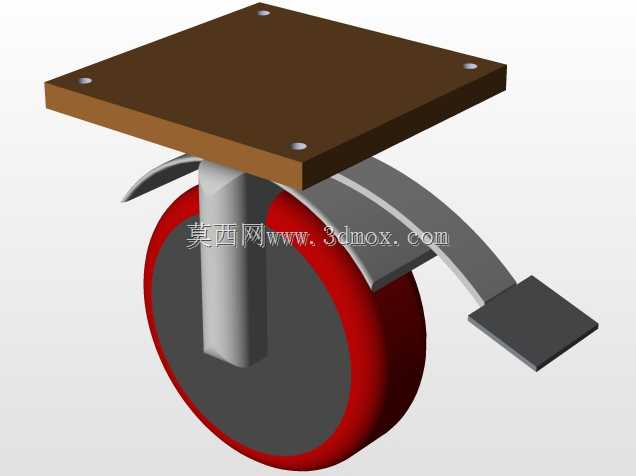

带方形安装顶板的单轮重载脚轮结构

　　这款脚轮结构的设计，首先要匹配车间周转工装、轻型设备机架、仓储货架这类需要频繁移位又要保证停放稳定的场景，很多做非标设备的工程师在做机架设计时，往往会忽略脚轮的安装边界，最后出现安装孔位对不上、轮体和机架支腿干涉的问题，这个结构在建模阶段就把这些常见踩坑点做了规避。先看安装部分，顶部的方形安装板是直接和设备底部支腿贴合的，四个安装孔位做了沉头设计，装配时用内六角螺栓固定后，螺栓头不会突出板件表面，不会和支腿底面产生间隙，安装板的厚度是按照单轮150kg承重做的校核，普通Q235钢板冲压成型后不会出现受压变形的问题，安装板的边长尺寸控制在100mm，适配市面上绝大多数4040、5050铝型材支腿，以及5050、6060的方钢焊接支腿，

　　不需要额外做转接板，能减少装配时的加工工序。轮架部分采用的是分体式转向结构，转向轴承藏在安装板和轮叉的连接位置，转向时没有多余的旷量，推重负载的时候不会出现轮体晃荡的情况，轮叉的侧板厚度做了加厚处理，轮轴穿过的位置做了衬套镶嵌，长期滚动磨损后只需要更换衬套就能恢复精度，不需要整体更换轮架，能降低后期维护成本。轮体部分采用的是高弹性聚氨酯包胶结构，轮芯是硬质工程塑料材质，滚动时的阻力比纯尼龙轮小很多，在环氧地坪、水泥地面上滚动不会留下压痕，也不会像橡胶轮那样容易被车间地面的铁屑、焊渣割伤，轮面宽度是32mm，和地面的接触面积经过测算，在额定承重下地面比压控制在环氧地坪可承受的范围内，不会压坏车间的地面涂层。

　　很多人在选型脚轮的时候只看单轮承重，忽略了转向半径和安装高度，这款脚轮的安装高度从安装板顶面到轮体最底面的尺寸控制在125mm，转向半径是从安装板中心到轮体最外侧的距离，做设备布局的时候只要预留出这个半径的空间，转向时就不会和设备侧面的管线、相邻的设备产生干涉。另外轮架上集成了刹车结构，踩下刹车踏板后，会同时锁止轮体的滚动和轮架的转向，设备停放在有轻微坡度的车间地面时，不会出现自行滑移的情况，刹车踏板的位置做了上抬设计，操作人员用脚尖就能轻松触发，不需要弯腰用手操作，符合车间作业的人机工程要求。建模的时候把轮体和轮架的配合间隙做了精准还原，轮体转动时不会和轮叉侧板产生摩擦，安装板的孔位间距按照通用标准做的72*72mm孔距，

　　和市面上同规格的脚轮安装尺寸完全互换，设备后期维护更换脚轮的时候，不需要重新在支腿上打孔，直接替换就行。还有个细节设计，轮架的转向位置做了防尘密封圈，车间里的灰尘、切削液飞溅进去也不会损坏内部的转向轴承，能大幅延长脚轮的使用寿命，在一些有少量油污、切削液的加工车间场景下，也能长期稳定使用，不会出现转向卡滞的问题。
