林区作业窄体越野运输车辆结构设计

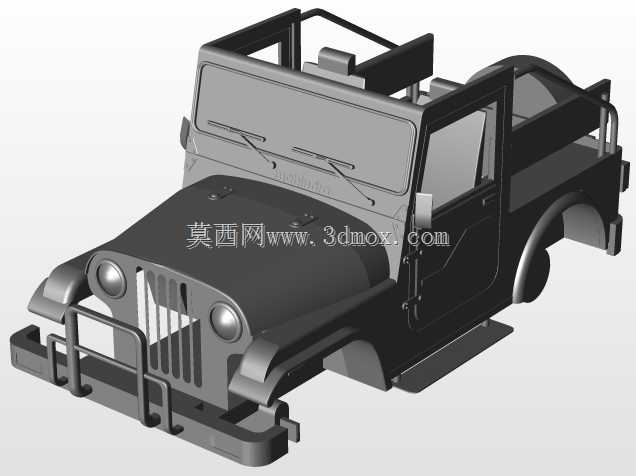

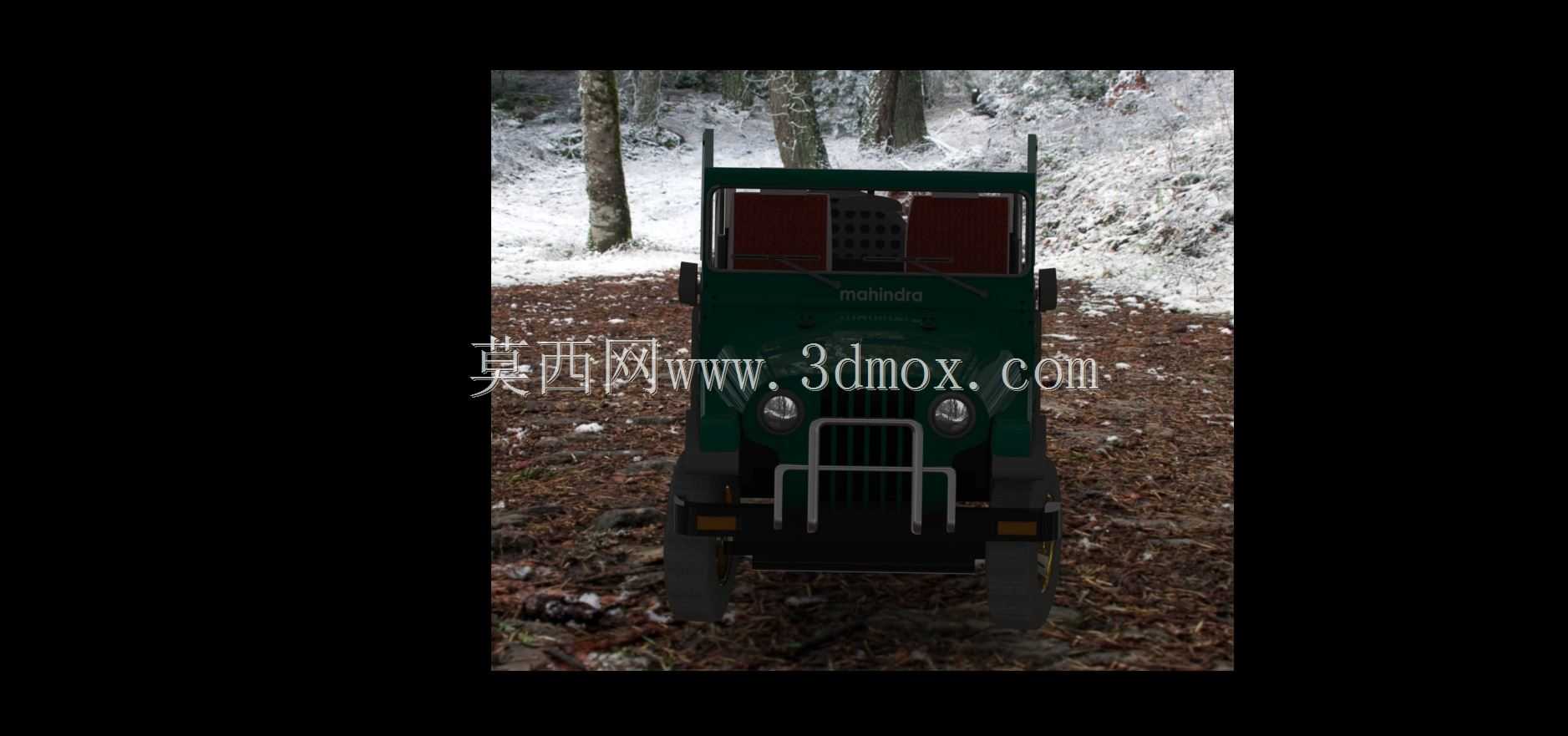

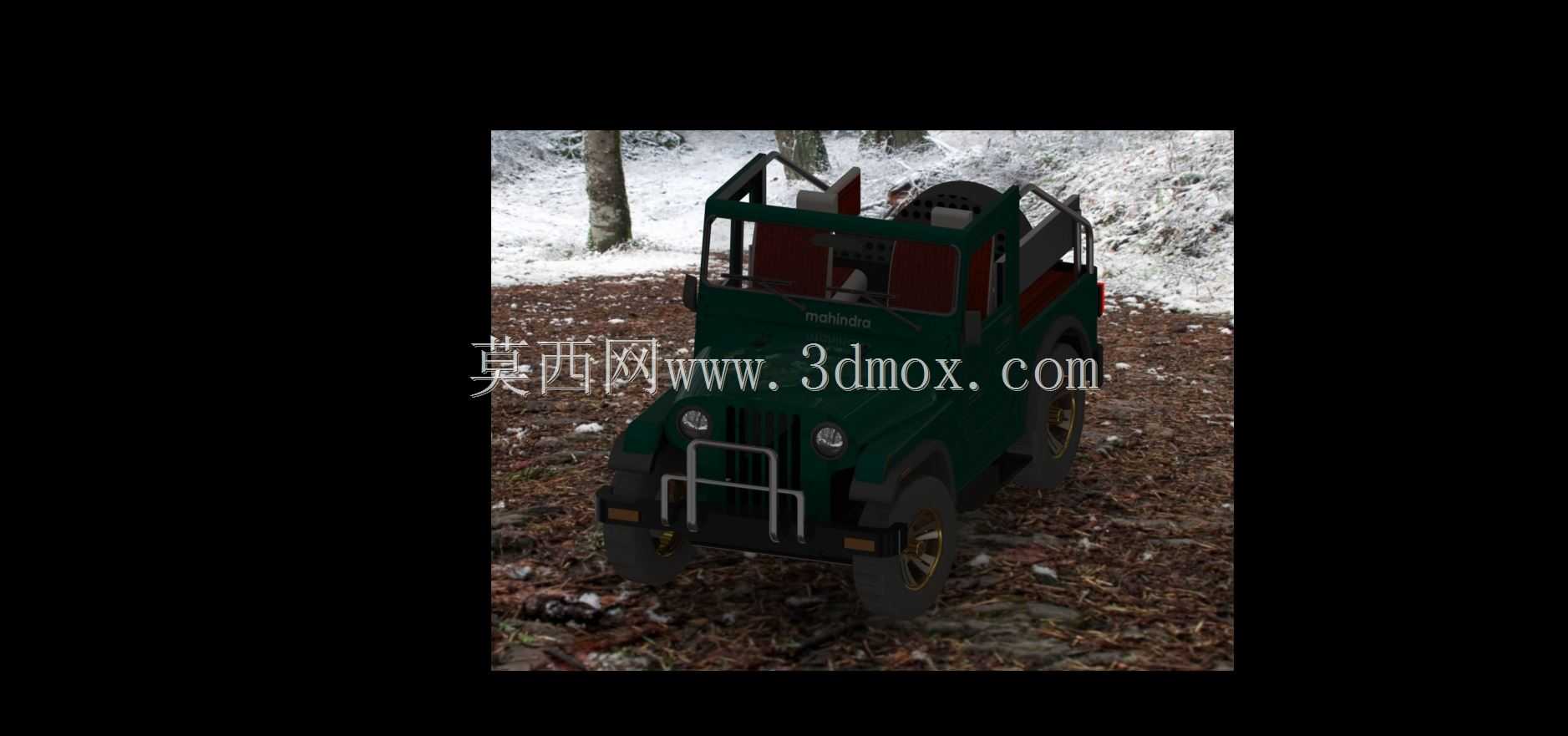

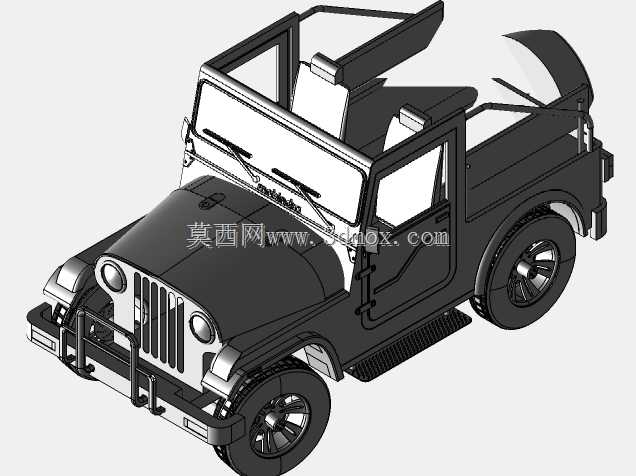

　　这款窄体轮式运输载具的设计初衷，是针对南方丘陵林区、西北山地林场的非铺装作业场景开发，这类作业区域普遍存在通行路面宽度受限、路面附着条件差、林间障碍物多的特点，常规宽度的货运车辆无法深入林间作业点，以往多依靠人力或小型农用机具转运物资、采收的林木产品，转运效率低且作业安全缺乏保障。从结构设计逻辑来看，整车采用窄轮距短轴距的布局，能够适配宽度仅1.2米到1.5米的林间便道，最小转弯半径控制在4米以内，在树木间距有限的林区内可以灵活转向，不需要额外开辟大面积的回转场地，减少对林地原生植被的破坏。车头前部加装的管式防护杠，采用壁厚3mm的无缝钢管弯折焊接成型，安装点直接与车架纵梁前端的加强支座连接，在林间行驶遇到倒伏树枝、突兀石块时，

　　能够首先承接冲击载荷，避免前部灯具、散热总成、机舱覆盖件直接受撞击损坏，防护杠下部预留的安装位还可以根据作业需求加装前置绞盘支架，满足陷车自救或者拖拽倒伏林木的使用需求。车身前部的进气格栅采用竖向密筋结构，既能够保证机舱散热所需的通风面积，又可以阻挡林间行驶时飞溅的落叶、碎枝进入散热片缝隙，避免散热通道堵塞引发的动力系统过热问题，格栅两侧的圆形灯具采用嵌入式安装，外部带有金属防护网，防止枝条抽打破损。驾驶室采用半开放式框架结构，框架主体采用矩形钢管焊接成型，上部的防滚结构在车辆发生侧倾时能够为驾乘人员提供足够的生存空间，驾驶室两侧没有设置全包式车门，仅设置简易的防护栏，方便作业人员频繁上下车，适配林区作业时需要频繁停车装卸物资、

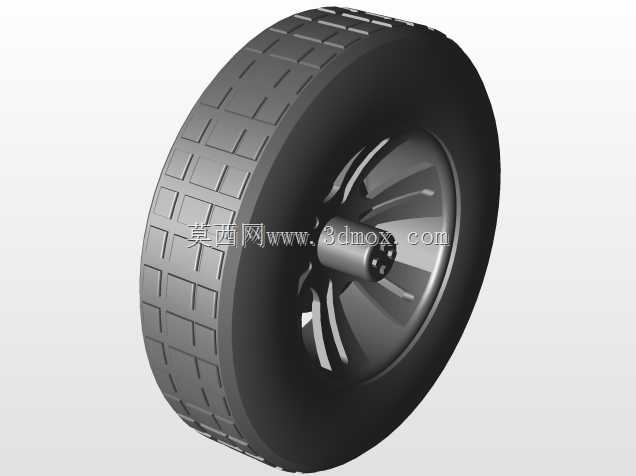

　　查看路况的使用习惯。货厢部分采用低栏板结构，栏板高度控制在400mm，方便人工装卸林木果实、小径木、营林工具等物资，货厢底板采用花纹钢板焊接，表面的防滑纹路能够避免堆放的物资在坡道行驶时出现滑移，货厢下部的车架采用等截面槽型纵梁，横梁采用无缝钢管与纵梁焊接连接，整体车架的扭转刚度经过针对性优化，在坑洼路面行驶时，车架能够通过适度的形变吸收路面冲击，避免应力集中导致的车架开裂。行走系统采用大花纹越野轮胎，轮胎胎块深度达到25mm，在覆盖落叶、浮土或者薄积雪的路面上能够提供足够的抓地力，轮胎与轮眉之间预留了120mm的跳动空间，适配螺旋弹簧加筒式减震器的非独立悬架结构，在路面起伏较大时能够保证轮胎始终贴合地面，减少打滑概率。

　　动力舱的布置采用前置后驱的布局，动力总成的安装支座带有橡胶减震垫，能够过滤非铺装路面传递的高频振动，提升动力部件的使用寿命，进气口位置设置在驾驶室框架上部，高度超过1.2米，避免林间行驶时地面的积水、浮尘被大量吸入进气系统，空滤总成采用油浴式结构，适配多尘的林区作业环境，延长保养周期。从安装边界来看，整车最大宽度控制在1.4米，整车高度不超过1.9米，能够穿过大部分林间的枝桠空隙，不需要额外修剪行道树枝，整车长度控制在3.2米，在狭窄的林道上遇到对向作业人员或者小型机具时，能够找到足够的空间错车。这款载具除了林区营林作业之外，也可以适配山地果园的农资转运、山区零散村落的物资配送、景区非铺装区域的运维物资运输等场景，在设计过程中充分考虑了非铺装路面的使用强度，所有外露的结构件都做了加厚处理，覆盖件采用耐刮蹭的涂装工艺，避免林间枝条刮擦导致的涂层脱落锈蚀问题。转向系统采用循环球式结构，相比齿轮齿条式转向结构，抗冲击能力更强，在轮胎受到路面石块冲击时，不会轻易出现转向机构变形的问题，转向拉杆的位置设置在前桥后部，高于前桥最低点，避免行驶过程中被路面凸起的石块磕碰变形。制动系统采用四轮鼓式结构，鼓式制动器的密封性能更好，能够阻挡林间的泥水、沙尘进入制动摩擦副，减少制动片的异常磨损，同时鼓式制动的制动力矩更大，能够满足满载状态下在15度坡道上的驻车和行车制动需求。
