手动圆柱面铭牌折弯成型工装结构

项目分类:通用机械零部件 发布时间:2022-01-21 ID:515479
  • 手动圆柱面铭牌折弯成型工装结构
  • 手动圆柱面铭牌折弯成型工装结构
  • 手动圆柱面铭牌折弯成型工装结构
  • 手动圆柱面铭牌折弯成型工装结构
  • 手动圆柱面铭牌折弯成型工装结构
  • 手动圆柱面铭牌折弯成型工装结构
  • 手动圆柱面铭牌折弯成型工装结构
  • 手动圆柱面铭牌折弯成型工装结构
  • 手动圆柱面铭牌折弯成型工装结构
  • 手动圆柱面铭牌折弯成型工装结构

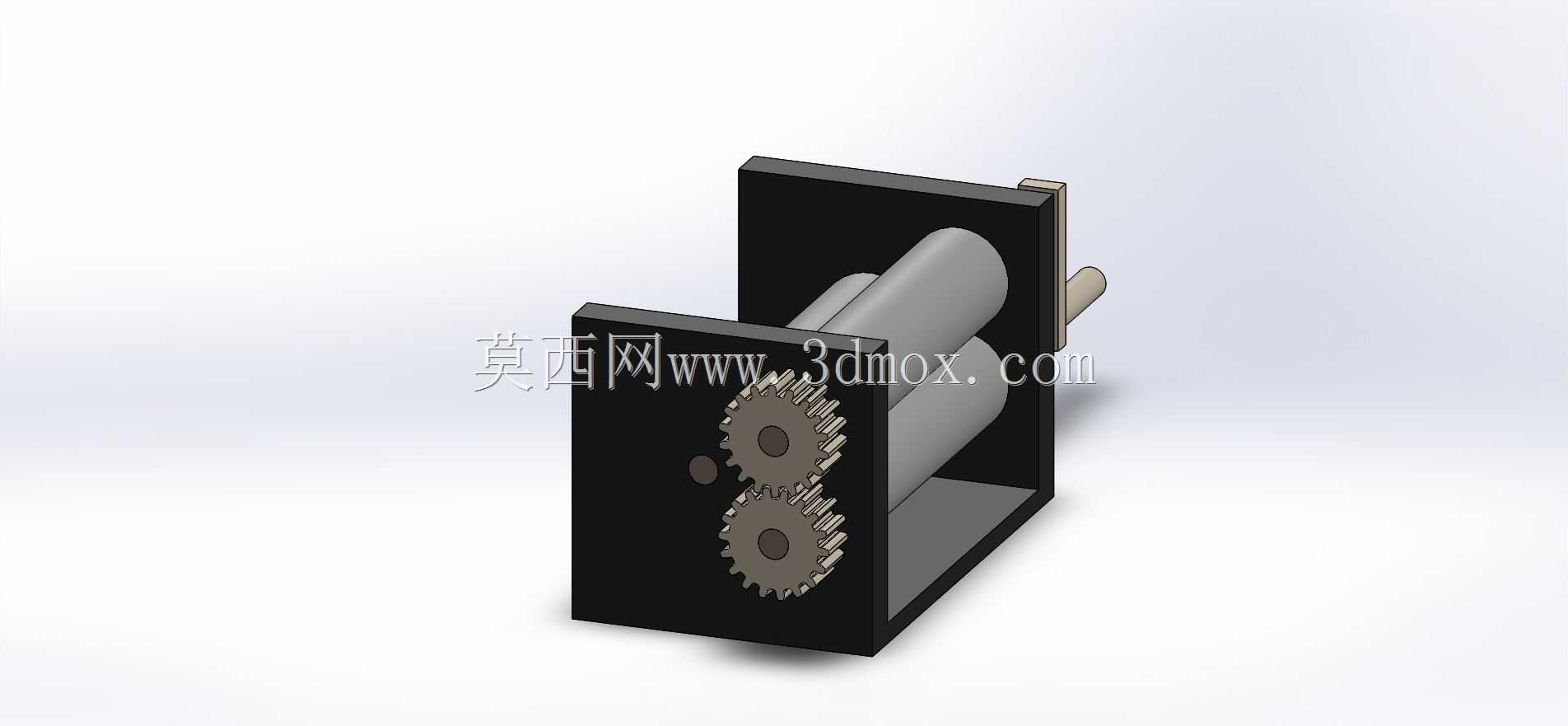

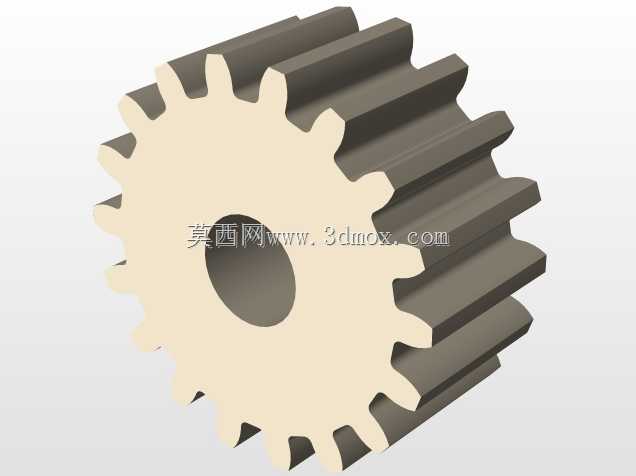

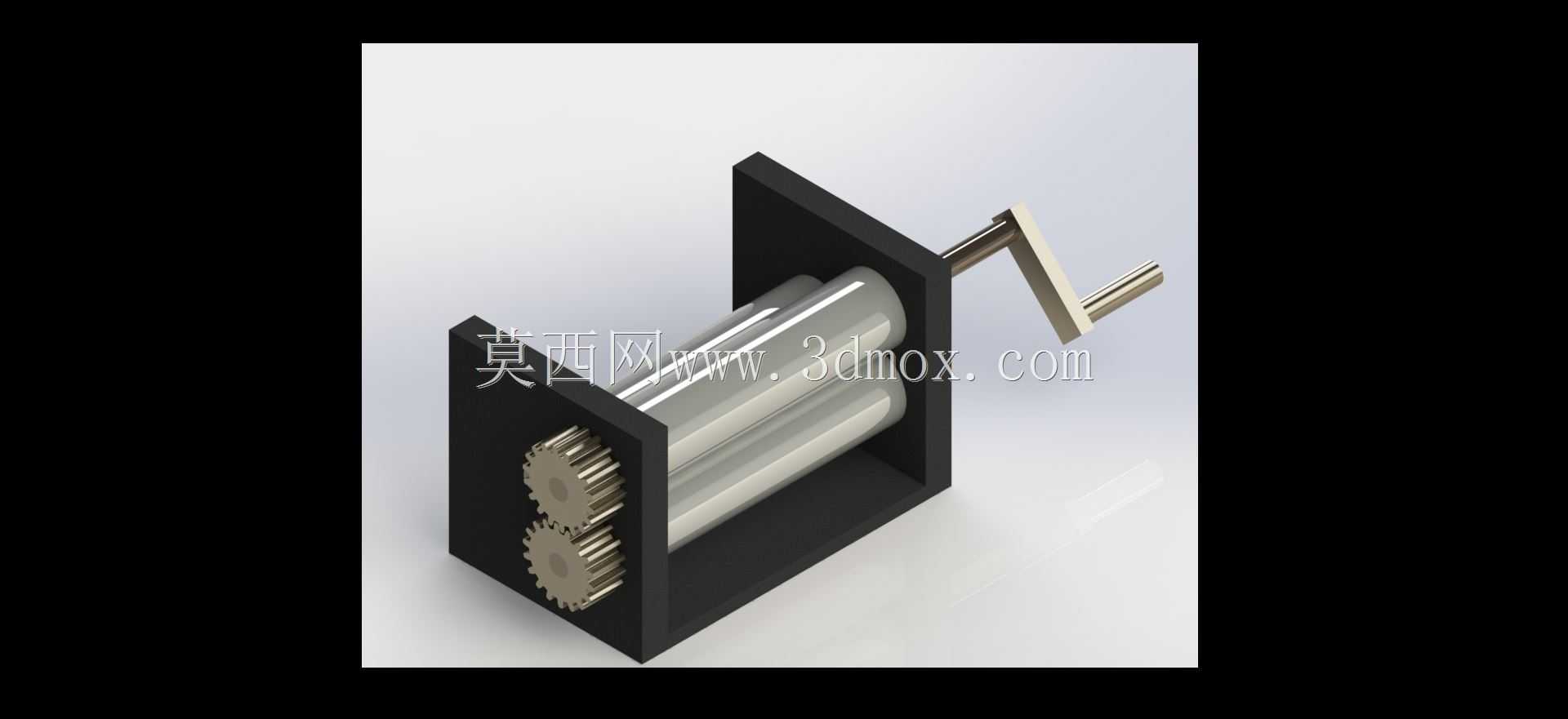

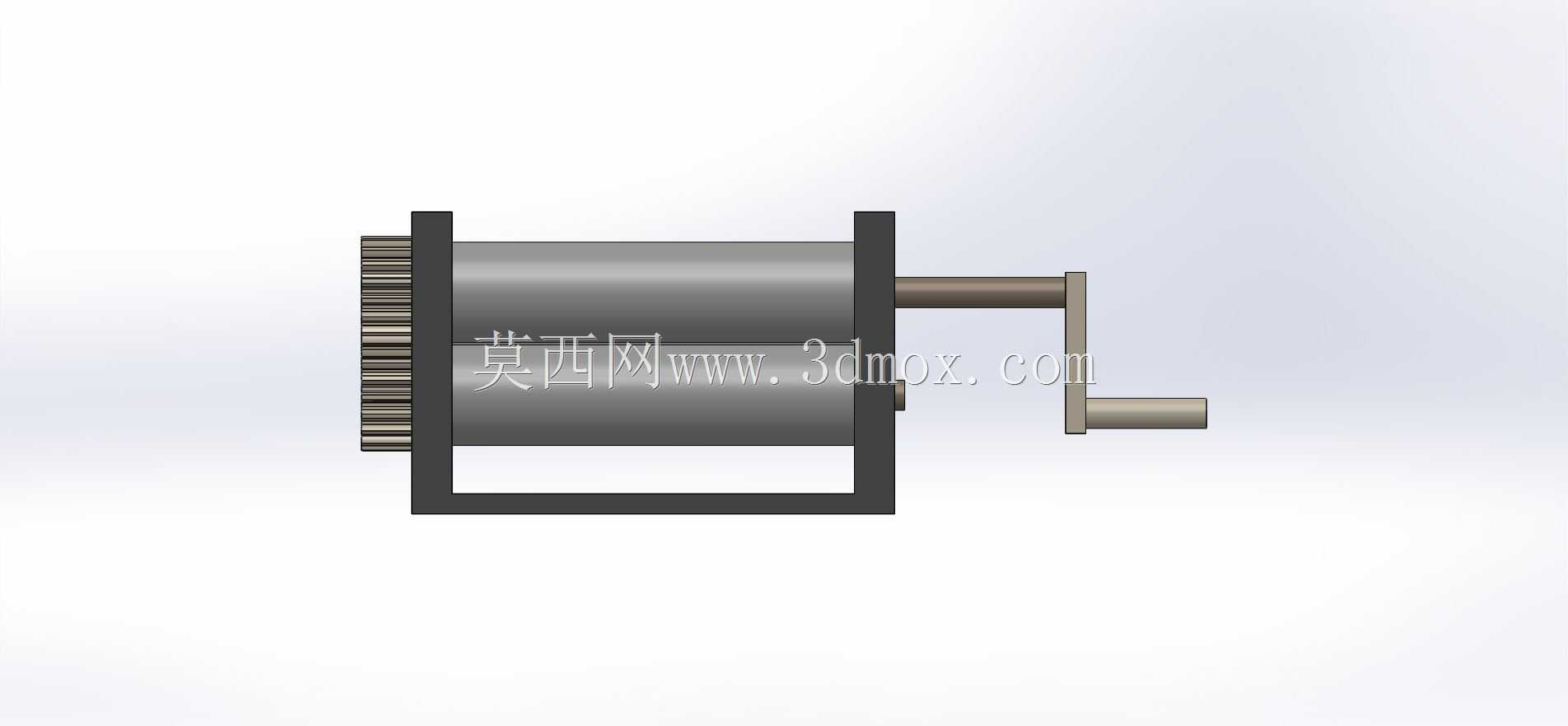

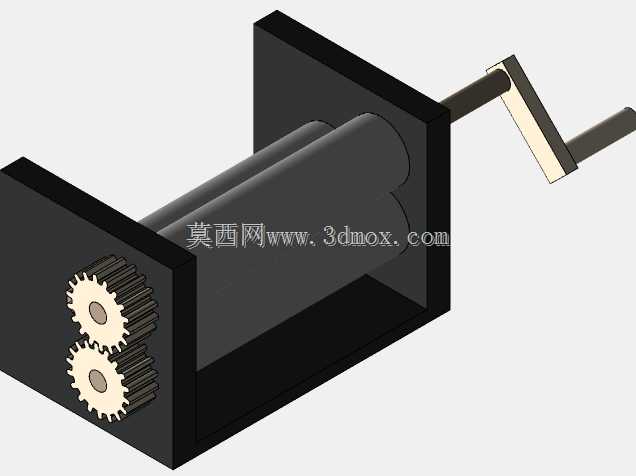

  在工业设备标识装配环节,经常会遇到需要将平面金属铭牌贴合到圆柱类零部件表面的工况,比如电机外壳、管道外壁、圆柱形罐体的标识安装,直接粘贴平面铭牌会出现边缘起翘、贴合不牢、标识褶皱的问题,这款手动铭牌折弯结构就是针对这类小批量、多规格的铭牌预弯需求设计的。从结构布局来看,整套装置采用开放式框架承载,主体支撑为单侧立式安装板,两根平行排布的成型辊轴水平固定在安装板上,辊轴的同侧端部分别固定啮合的直齿圆柱齿轮,其中一根辊轴的轴端延伸出框架外侧,连接Z型手动摇柄,摇柄的力臂长度经过匹配,单人单手操作即可提供足够的辊压扭矩,不需要额外配置动力源,适合车间现场零散的铭牌加工需求,不需要占用固定的设备安装工位,可随时挪动到装配工位旁使用。

  设计过程中首先考虑的是成型曲率的匹配问题,两根辊轴的中心距根据常用铭牌的厚度预留了0.2mm的间隙余量,辊轴本身的外径尺寸对应常规圆柱零部件的最小贴合曲率,当铭牌从两根辊轴之间的间隙穿入时,摇动摇柄带动齿轮传动,两根辊轴做相向同步转动,依靠辊面和铭牌表面的摩擦力带动铭牌匀速进给,同时通过辊压作用让平面铭牌产生连续的弧形弯曲变形,最终成型的弧度可以直接贴合在对应直径的圆柱面上,不会出现局部应力集中导致的回弹变形。为了避免辊压压伤铭牌表面的印刷标识层,辊轴的外圆表面做了光滑抛光处理,没有设计额外的防滑纹路,实际测试中对于0.3mm到1mm厚度的铝质、铜质铭牌,都能获得均匀的弯曲成型效果,不会出现表面划痕或者标识脱落的问题。安装边界方面,

  整套结构的立式安装板背面为平整平面,可以直接通过螺栓固定在工作台边缘,也可以搭配小型磁吸底座吸附在钢制工作台面上,不需要做复杂的地基固定,整体外轮廓尺寸控制在单手可搬运的范围内,框架的边角位置都做了倒角处理,避免现场操作时剐蹭操作人员。从功能特性来看,这套结构没有复杂的电控或者液压组件,所有传动部件都是纯机械结构,后期维护只需要定期在齿轮啮合位置和辊轴的转动配合处添加少量润滑脂即可,故障率极低,即使是没有经过专门设备操作培训的装配工人,也能快速上手操作,只需要将铭牌的端部对齐辊轴间隙,匀速摇动摇柄就能完成单块铭牌的折弯作业,单块铭牌的加工时长不超过10秒,相比手工用钳子或者靠模敲打折弯的方式,成型一致性更好,

  也不会出现手工敲打导致的铭牌边缘变形、标识歪斜的问题。在实际应用场景中,除了常规的设备铭牌加工,这套结构也可以用于薄铝片、薄铜片等小型钣金件的小曲率圆弧预弯,针对不同厚度的加工件,只需要更换对应直径的隔套调整两根辊轴的中心距,就能适配不同的加工间隙需求,不需要对主体框架做改动,拓展性较强。设计时特意将齿轮传动结构设置在安装板的内侧位置,也就是框架的内部空腔中,操作时摇柄的转动区域和齿轮传动区域做了物理分隔,避免操作人员的衣物或者手套卷入传动结构,操作安全性有足够保障。辊轴的两端采用小直径铜套作为转动支撑,相比滚珠轴承的结构,铜套的承载能力更强,对于偶尔出现的过厚工件卡滞情况,也不会出现轴承碎裂的问题,适合车间粗放的使用环境。整套结构没有易损易耗件,辊轴采用45号钢调质处理后表面镀硬铬,长期使用也不会出现磨损凹陷,成型精度可以长期保持稳定。
